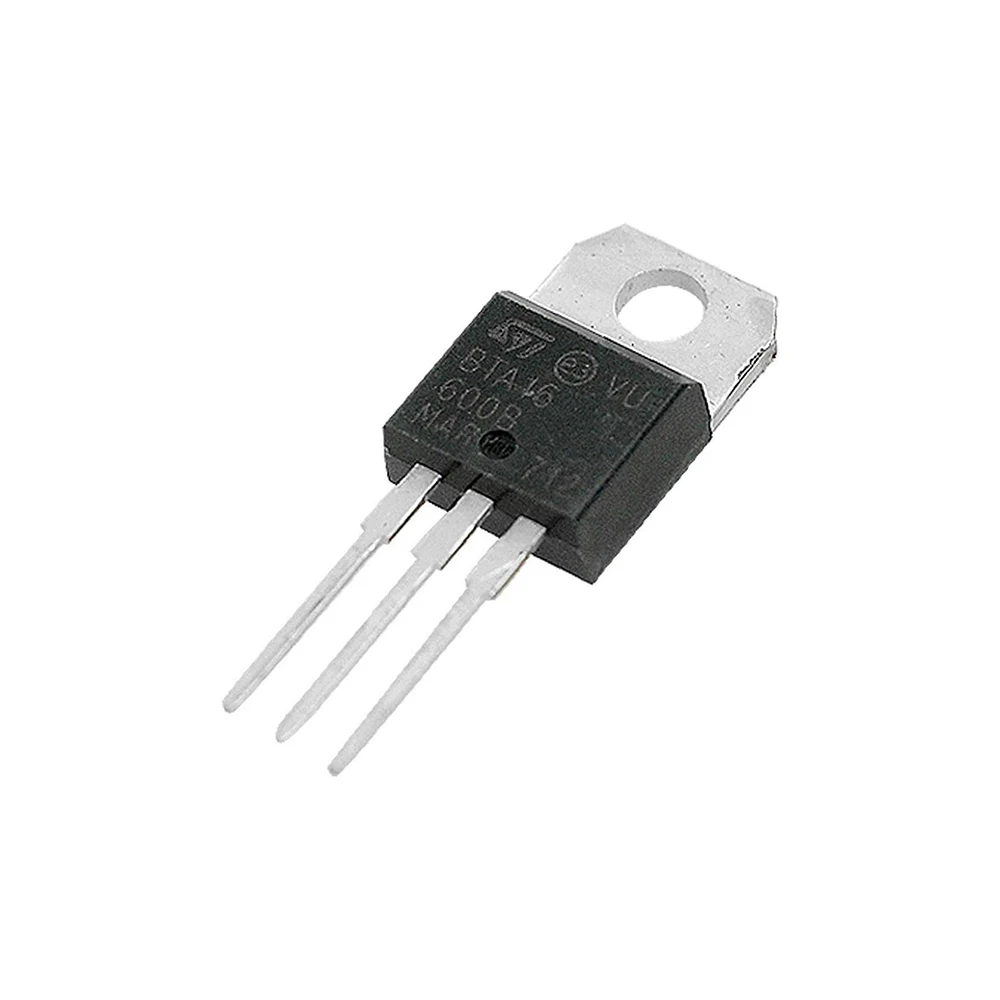

ترایاک BTA16-600B اورجینال

معرفی ترایاک BTA16-600B اورجینال:

ترایاک BTA16 یک قطعه نیمه‌هادی قدرت و سه‌پایه است که برای قطع‌و‌وصل و کنترل جریان متناوب یا AC استفاده می‌شود.

این قطعه می‌تواند جریان را در هر دو جهت عبور دهد؛ به همین دلیل برای کنترل مستقیم برق شهری، نسبت به قطعاتی مثل تریستور معمولی کاربرد ساده‌تری دارد.

خانواده BTA16 معمولاً با جریان نامی 16A تولید می‌شود و مدل‌های مختلف آن توانایی تحمل ولتاژهای 600V یا 700V را دارند.

این قطعه بیشتر در مدارهای دیمر روشنایی، کنترل توان المنت، تنظیم سرعت موتورهای AC، رله‌های حالت جامد، برد لوازم خانگی و مدارهای کنترل برق شهری دیده می‌شود.

یکی از ویژگی‌های مهم سری BTA این است که صفحه فلزی پشت قطعه یا همان Tab از پایه‌های قدرت عایق شده است.

در محصولات STMicroelectronics این عایق داخلی تا حدود 2500 VRMS رتبه‌بندی شده و باعث می‌شود نصب قطعه روی هیت‌سینک ساده‌تر از مدل‌های بدون عایق مانند BTB16 باشد.

البته این عایق داخلی به معنی بی‌خطر بودن مدار نیست و مدار همچنان مستقیماً با برق شهر در ارتباط است.

خانواده BTA16 فقط یک مدل مشخص نیست. مدل‌هایی مثل BTA16-600B، BTA16-800B، BTA16-600BW، BTA16-600CW و BTA16-600SW همگی در این خانواده قرار می‌گیرند.

جریان اصلی بیشتر این مدل‌ها یکسان است، اما ولتاژ قابل‌تحمل، حساسیت گیت و عملکرد آن‌ها در برابر بارهای سلفی با یکدیگر تفاوت دارد.

ترایاک BTA16 معمولاً در برق‌های متناوب (AC) استفاده می‌شود و در کاربردهای مختلفی مانند کنترل نور، سرعت، حرارت و قدرت مصرف مورد استفاده قرار می‌گیرد.

کاربرد های ترایاک BTA16-600B اورجینال:

• کنترل ولتاژ AC: ترایاک BTA16 می‌تواند برای کنترل و تنظیم ولتاژ AC در دستگاه‌های الکترونیکی مورد استفاده قرار گیرد. با استفاده از تریاک می‌توان ولتاژ AC را کنترل کرده و برای تنظیم سرعت موتورها، روشنایی لامپ‌ها و سایر وسایل برقی استفاده نمود.
• رگولاتورهای ولتاژ: ترایاک BTA16 می‌تواند در رگولاتورهای ولتاژ استفاده شود تا ولتاژ و خروجی را بر اساس نیازهای مورد نظر تنظیم کند.
• رگولاتورهای سرعت: در برخی دستگاه‌های الکترونیکی مانند فن‌ها، موتورها و پمپ‌ها، تریاک BTA16 می‌تواند برای کنترل و تنظیم سرعت استفاده شود. با تغییر زاویه قطع و وصل شدن تریاک در هر نصف چرخش، میزان توانی که به بار ارسال می‌شود و سرعت آن تغییر می‌کند.
• کنترل روشنایی: ترایاک BTA16 می‌تواند در کنترل روشنایی لامپ‌ها و دیگر منابع نوری مورد استفاده قرار گیرد. با کنترل میزان و زمان روشنایی تریاک، می‌توان میزان نور تولید شده را تنظیم کرد.

کاربردهای اصلی BTA16-600B اورجینال:

• کنترل سرعت موتورهای AC
• کنترل موتورهای یونیورسال در ابزارهای برقی
• دیمرهای روشنایی پرقدرت
• کنترل توان المنت‌های حرارتی و هیترها
• کنترل فن و پمپ‌های کوچک
• رله‌های حالت جامد (SSR)
• تجهیزات خانگی پرقدرت
• کنترل بارهای مقاومتی و القایی
• مدارهای تنظیم توان AC
• تجهیزات صنعتی و اتوماسیون

مشخصات فنی ترایاک BTA16-600B اورجینال:

• برند STMicroelectronics
• پکیج TO-220AB
• ولتاژ 600 ولت
• جریان 50 میلی آمپر
• جریان موثر 16 آمپر
• نوع نصب روی برد Through Hole
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• حداکثر دمای عملیاتی 125 درجه سانتیگراد
• ولتاژ راه انداز گیت 1.3 ولت
• جریان راه انداز گیت 50 میلی آمپر

مزایای ترایاک BTA16-600B اورجینال:

•  قابلیت کارکرد در ولتاژهای بالا: تریاک BTA16 قابلیت کار در ولتاژهای بالا را داراست، که آن را برای کاربردهایی مانند کنترل بارهای بزرگ و قدرتی مفید می‌سازد.
•  قابلیت تحمل جریان بالا: این تریاک قادر است جریان بالا را تحمل کند، که آن را برای استفاده در برق‌های با بار بالا مناسب می‌سازد.
•  ساختار ساده: ساختار ساده تریاک BTA16 آن را در طراحی و تولید سیستم‌های الکترونیکی به راحتی قابل استفاده می‌کند.
•  کارکرد پایدار: این تریاک با استفاده از گیت کنترلی و سیم کنترلی می‌تواند کارکرد پایداری را ارائه دهد.

معایب ترایاک BTA16-600B اورجینال:

•  افت ولتاژ: در برخی مواقع، ترایاک BTA16 می‌تواند افت ولتاژی داشته باشد که ممکن است برای برخی برق‌های حساس و مشاغل دقیق نامطلوب باشد.
•  گسترده‌تر شدن حرارت: به دلیل جریان بالا و قدرت بالای تریاک BTA16، ممکن است حرارت بیشتری تولید شود که نیازمند سیستم خنک‌کننده مناسب است.
•  قابلیت کنترل محدود: ترایاک BTA16 قابلیت کنترل محدودی دارد و برای کاربردهایی که نیاز به کنترل دقیق و سرعت بالا دارند، شاید مناسب نباشد.
