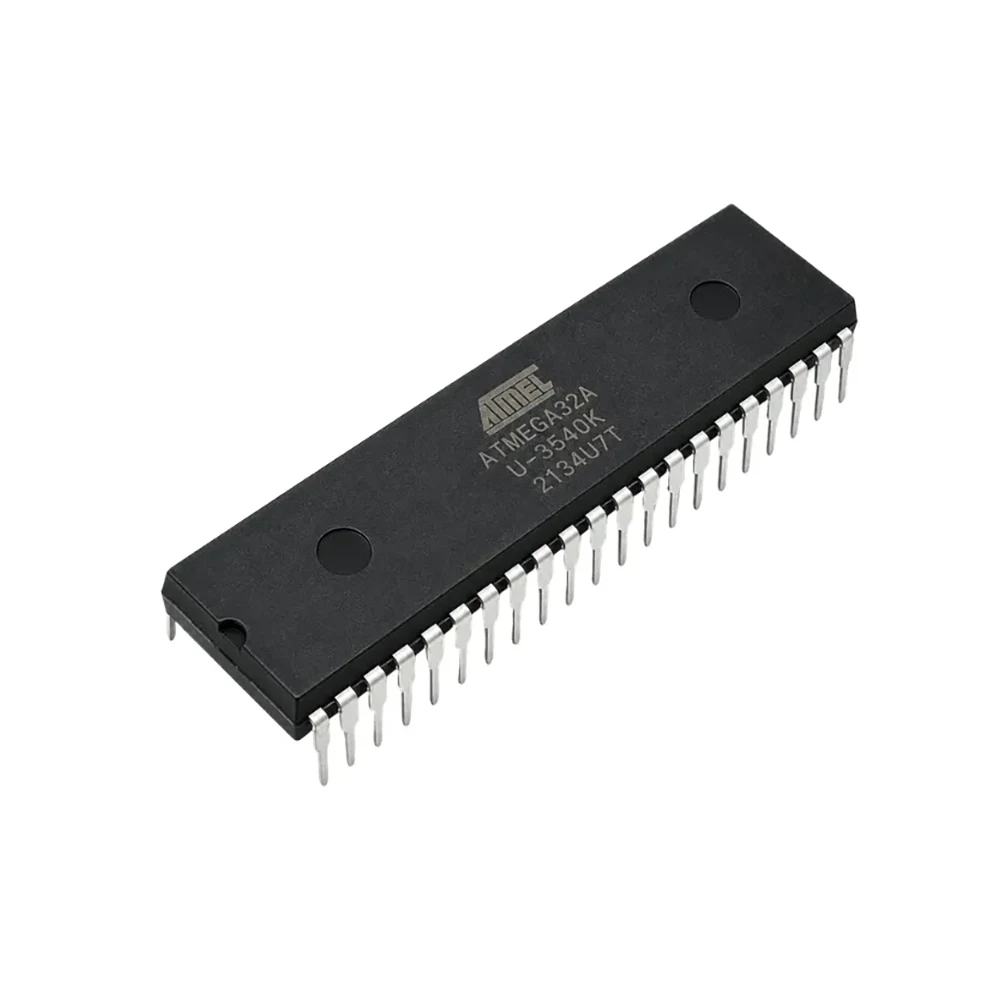

آی سی میکروکنترلر ATMEGA32A-PU تایلند

معرفی کلی آی سی میکروکنترلر ATMEGA32A-PU تایلند:

ATmega32A-PU یک میکروکنترلر قدرتمند از خانواده AVR شرکت Microchip (Atmel سابق) است که در قالب DIP 40 پایه عرضه می‌شود.

این میکروکنترلر 8 بیتی با معماری RISC و امکانات متنوعی از جمله تایمر، ADC، رابط‌های ارتباطی UART، SPI و I۲C گزینه‌ای بسیار مناسب برای پروژه‌های میکروکنترلری مبتدی تا پیشرفته محسوب می‌شود.

استفاده از این آی‌سی در بردبورد و بردهای آزمایشی به علت فرم DIP بسیار آسان است.

نحوه کارکرد آی سی میکروکنترلر ATMEGA32A-PU تایلند:

ATmega32A با خواندن کدهای برنامه‌نویسی شده در حافظه فلش داخلی خود، دستورالعمل‌های منطقی را به ترتیب اجرا می‌کند.

با استفاده از پورت‌های دیجیتال و آنالوگ، این میکروکنترلر داده‌هایی را از محیط دریافت کرده، پردازش می‌کند و خروجی‌هایی به شکل سیگنال یا ولتاژ ارائه می‌دهد.

کارکرد آن وابسته به تغذیه مناسب، کلاک سیستم و کدنویسی اصولی با زبان‌هایی مانند C یا اسمبلی است.

 کاربردهای آی سی میکروکنترلر ATMEGA32A-PU تایلند:

• طراحی پروژه‌های آموزشی و تحقیقاتی
• کنترل‌کننده در رباتیک و سیستم‌های اتوماسیون
• کاربرد در خانه‌های هوشمند (Smart Home)
• ساخت دیتالاگرها، تایمرها و شمارنده‌ها
• دستگاه‌های اندازه‌گیری و سیستم‌های صنعتی سبک
• جایگزین مقرون‌به‌صرفه برای میکروکنترلرهای گران‌تر

مشخصات فنی آی سی میکروکنترلر ATMEGA32A-PU تایلند:

• معماری: AVR 8 بیتی
• تعداد پین‌ها: 40 پین ورودی/خروجی قابل برنامه‌ریزی
• حافظه برنامه: 32 کیلوبایت (قابل برنامه‌ریزی)
• حافظه داخلی: 2 کیلوبایت (SRAM)
• سرعت کاری: تا 16 مگاهرتز
• تایمرها: 2 تایمر 8 بیتی و 1 تایمر 16 بیتی
• رابط UART (سریال): بله
• رابط SPI: بله
• مبدل آنالوگ به دیجیتال (ADC): 8 کانال 10 بیتی
• خروجی PWM:  چهارخروجی PWM 8 بیتی
• ولتاژ تغذیه: 1.8 تا 5.5 ولت
• مصرف انرژی: مصرف کم انرژی در حالت‌های مختلف ساعت مانند حالت بیدار و خواب

مزایای آی سی میکروکنترلر ATMEGA32A-PU تایلند:

• سادگی استفاده: این آی سی میکروکنترلر به دلیل استفاده از پکیج DIP، استفاده و نصب آسانی دارد. اتصال آن به برد و سایر قطعات الکترونیکی از طریق پین‌های قابل دسترسی انجام می‌شود.
• قابلیت برنامه‌ریزی آسان:این آی سی میکروکنترلرقابلیت برنامه‌ریزی با استفاده از زبان برنامه‌نویسی C و نرم‌افزارهای محیط توسعه یا IDEهای مختلف را داراست. معمولاً از نرم‌افزار Arduino IDE برای برنامه‌ریزی آن استفاده می‌شود که به راحتی قابل دسترسی است.
• حافظه بزرگ: این آی سی میکروکنترلر دارای حافظه برنامه 32 کیلوبایتی است که برنامه‌های بزرگتر را قادر به ذخیره و اجرا می‌کند. همچنین، دارای حافظه داخلی 2 کیلوبایتی برای ذخیره‌سازی داده‌ها و متغیرهاست.
• تعداد پین‌ها: این آی سی میکروکنترلر دارای 40 پین ورودی/خروجی قابل برنامه‌ریزی است که امکان اتصال به دستگاه‌ها و سنسورهای مختلف را فراهم می‌کند.
• امکانات گسترده: این آی سی میکروکنترلر دارای تایمرهای 8 و 16 بیتی، رابط UART و SPI، مبدل آنالوگ به دیجیتال (ADC) و قابلیت تولید سیگنال PWM است. این امکانات از قابلیت‌های پیشرفته‌ای هستند که در برنامه‌های مختلف الکترونیکی کاربرد دارند.

معایب آی سی میکروکنترلر ATMEGA32A-PU تایلند:

• محدودیت تعداد پین‌ها: پکیج DIP این میکروکنترلر فضای محدودی برای پین‌های ورودی و خروجی فراهم می‌کند. این محدودیت می‌تواند موجب کاهش تعداد پورت‌ها و امکانات اتصال به دستگاه‌ها و سنسورها شود.
• مصرف انرژی: در مقایسه با میکروکنترلرهایی که از فناوری‌های پیشرفته‌تری مانند SMD استفاده می‌کنند، مصرف انرژی این آی سی میکروکنترلربیشتر است. این می‌تواند برای برخی برنامه‌ها با استفاده از منابع تغذیه محدود مشکل ساز باشد.
• محدودیت پایداری مکانیکی: با توجه به طراحی پکیج DIP، این آی سی میکروکنترلر در مقابل تحرک و لرزش‌ها وضعیت ضعیفی دارد. در صورتی که برنامه شما نیازمند استفاده در شرایط پر لرزش یا محیط‌های سخت باشد، ممکن است برای شما مشکل ساز شود.
• محدودیت در ظرفیت برنامه: حافظه برنامه 32 کیلوبایتی این آی سی میکروکنترلردر برخی برنامه‌های پیچیده و بزرگ ممکن است کافی نباشد. اگر برنامه‌ی شما نیاز به حافظه برنامه بیشتری دارد، باید به میکروکنترلرهای با ظرفیت بالاتر توجه کنید.
• عدم پشتیبانی از USB:  این آی سی میکروکنترلرپشتیبانی مستقیم از رابط USB ندارد. اگر نیاز به ارتباط مستقیم با رایانه‌ها و دستگاه‌های USB دارید، باید از تراشه‌های مجزا یا ماژول‌های میانجی استفاده کنید.

 نکات نصب و استفاده آی سی میکروکنترلر ATMEGA32A-PU تایلند:

• از کریستال خارجی برای دقت بالاتر استفاده کنید.
• استفاده از خازن کنار کریستال توصیه می‌شود (معمولاً ۲۲pF).
• پین‌های تغذیه را به درستی به ولتاژ مناسب متصل نمایید (Vcc و GND).
• توصیه می‌شود قبل از استفاده، فیوزبیت‌ها (fuse bits) به‌درستی تنظیم شوند.
• در هنگام پروگرام کردن، پایه‌های مربوط به ISP را آزاد بگذارید.
