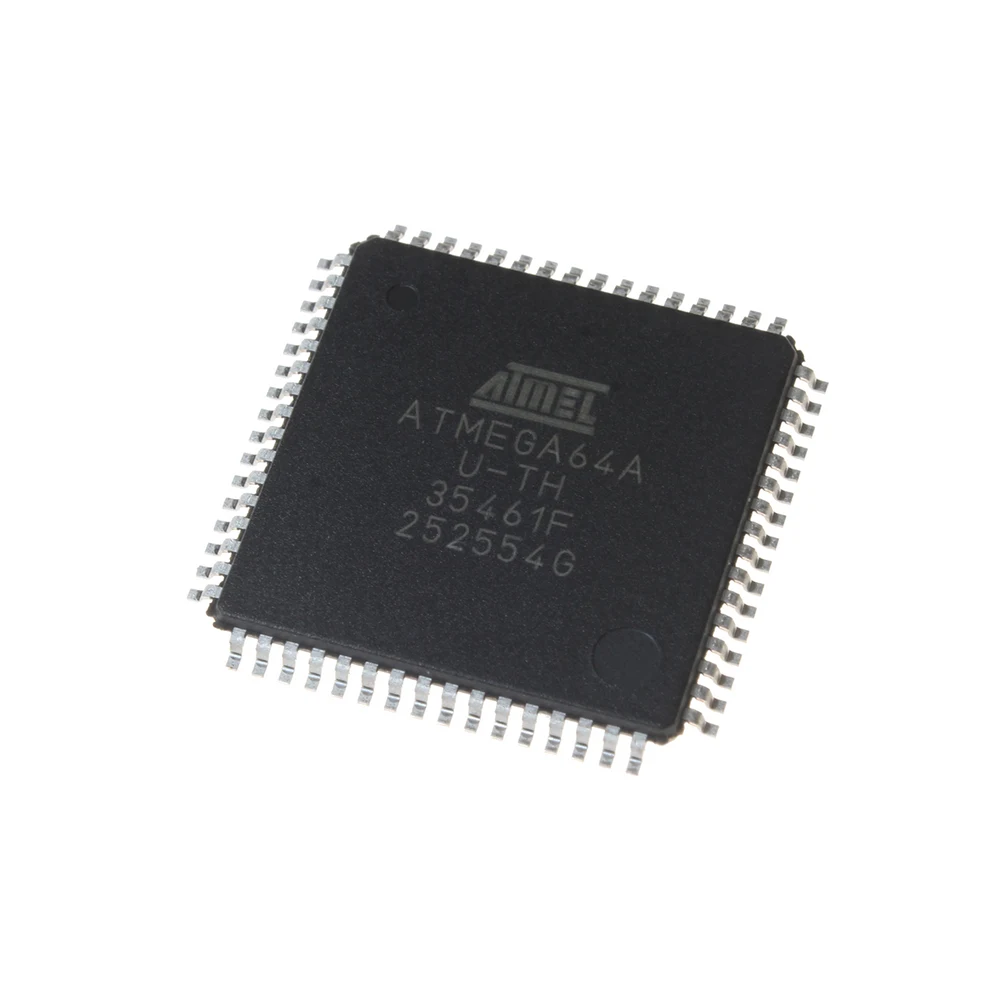

آی سی میکروکنترلر ATMEGA64A-AU SMD

معرفی آی سی میکروکنترلر ATMEGA64A-AU SMD:

میکروکنترلر ATmega64A-AU SMD از خانواده AVR و بر پایه معماری AVR RISC طراحی شده و به‌عنوان مغز پردازشی پروژه‌های الکترونیکی، توانایی اجرای تا 16 میلیون دستورالعمل در ثانیه (MIPS) را دارد.

این مدل SMD با فرکانس کاری 16 مگاهرتز، حافظه فلش 64 کیلوبایت، 4 کیلوبایت SRAM و 2 کیلوبایت EEPROM، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، آموزشی و حرفه‌ای است.

این میکروکنترلر در پکیج TQFP-64 با 53 پین ورودی/خروجی عرضه می‌شود و امکان اتصال به انواع حسگرها، ماژول‌ها و دستگاه‌های جانبی را فراهم می‌کند.

همچنین، از رابط‌های ارتباطی متنوعی مانند SPI، I۲C و USART پشتیبانی می‌کند که ارتباط با سایر تجهیزات را ساده و سریع می‌سازد.

مشخصات آی سی میکروکنترلر ATMEGA64A-AU SMD:

• برند Microchip Technology
• پکیج TQFP-64
• حداکثر ولتاژ تغذیه 5.5 ولت
• حداقل ولتاژ تغذیه 2.7 ولت
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• حداکثر دمای عملیاتی +85 درجه سانتیگراد
• حداکثر فرکانس کاری 16 مگا هرتز
• حافظه قابل برنامه ریزی 64 کیلو بایت
• مقدار RAM 4 کیلو بایت
• دقت ADC 10 بیت
• تعداد کانالهای ADC 8 کانال
• تعداد تایمرها 4 عدد
• خانواده پردازشگر megaAVR
• انواع رابطها I2C, SPI, UART/USART
• نوع حافظه قابل برنامه ریزی Flash
• انواع حافظه SRAM

مراحل استفاده از آی سی میکروکنترلر ATMEGA64A-AU SMD:

• اتصال تغذیه: پین‌های VSS (زمین) و VCC (2.7 تا 5.5 ولت) را به منبع تغذیه وصل کنید.

• اتصال کریستال خارجی: برای فرکانس 16 مگاهرتز، از کریستال خارجی با خازن‌های 22 پیکوفاراد برای پین‌های XTAL1 و XTAL2 استفاده کنید.

• برنامه‌ریزی: با پروگرامرهایی مانند AVR ISP، USBasp یا JTAG و نرم‌افزارهایی نظیر Atmel Studio یا AVR-GCC، کد را به حافظه فلش منتقل کنید.

• اتصال پین‌های I/O: 53 پین ورودی/خروجی را به حسگرها، نمایشگرها یا ماژول‌های مورد نیاز متصل کنید.

• پیکربندی پروتکل‌های ارتباطی: بسته به نیاز، رابط‌های SPI، I۲C یا USART را فعال و تنظیم کنید.

• تست عملکرد: با ابزارهایی مانند JTAG یا مولتی‌متر عملکرد میکروکنترلر را بررسی کنید.

ویژگی آی سی میکروکنترلر ATmega64A-AU SMD:

• حافظه بالا: دارای 64 کیلوبایت حافظه فلش برای ذخیره برنامه‌های پیچیده و 4 کیلوبایت SRAM برای پردازش داده‌ها و اطلاعات است.
• مصرف انرژی پایین: طراحی CMOS با 6 حالت ذخیره انرژی (Idle، ADC Noise Reduction، Power-save، Power-down، Standby، Extended Standby) برای پروژه‌های باتری‌محور مناسب است و همچنین دوست خوب طبیعت است.
• پشتیبانی از پروتکل‌های متنوع: رابط‌های I2C، SPI و دو USART برای ارتباط با حسگرها، نمایشگرها و ماژول‌های بی‌سیم.
• قابلیت دیباگ پیشرفته: رابط JTAG برای برنامه‌ریزی و دیباگ داخلی، مناسب برای توسعه حرفه‌ای است.
• معماری AVR RISC: اجرای دستورات با سرعت بالا (تا 16 MIPS در 16 مگاهرتز) و مصرف انرژی بهینه.
• حافظه فلش 64 کیلوبایت: قابلیت ذخیره برنامه‌های بزرگ با امکان خواندن/نوشتن هم‌زمان.
• مبدل آنالوگ به دیجیتال (ADC): 8 کانال 10 بیتی با ورودی‌های تفاضلی و تقویت‌کننده‌های قابل برنامه‌ریزی (1x، 10x، 200x).
• پکیج میکروکنترلر اس ام دی TQFP-64: طراحی فشرده با 64 پایه، مناسب برای بردهای الکترونیکی مدرن.
• امکانات تایمر پیشرفته: چهار تایمر/کانتر (دو عدد 8 بیتی و دو عدد 16 بیتی) با حالت‌های PWM و مقایسه.

کاربرد آی سی میکروکنترلر ATmega64A-AU SMD:

• اتوماسیون صنعتی: امکان کنترل ماشین‌آلات، سیستم‌های مانیتورینگ و تجهیزات کنترلی در نیروگاه‌ها، پتروشیمی‌ها، مجتمع فولاد و شرکت‌های بزرگ و کوچک را به شما می‌دهد.
• پروژه‌های رباتیک: پردازش داده‌های حسگرها و کنترل موتورها در ربات‌های هوشمند ویژه متخصصین و دانش‌آموزان خوش‌ذوق.
• اینترنت اشیا (IoT): قابلیت مدیریت حسگرها و ماژول‌های بی‌سیم در سیستم‌های هوشمند خانگی و ادارات.
• پروژه‌های آموزشی و شخص‌محور DIY: استفاده در کیت‌های آموزشی AVR و پروژه‌های آردوینو و یک قطعه برای تمرین تو دانشجویان حیطه رباتیک.
• ابزار پزشکی: پردازش داده‌ها در دستگاه‌های تشخیصی و تجهیزات ساده پزشکی.

نکات خرید میکروکنترلر ATmega64A-AU SMD:

• تطابق با پروژه: مطمئن شوید حافظه 64 کیلوبایت، فرکانس 16 مگاهرتز و 53 پین I/O با نیازهای پروژه شما سازگار است.
• مقایسه با گزینه‌های مشابه: میکروکنترلرهای دیگر مانند ATMEGA32A-U خرید یا STM32 را برای پروژه‌های با نیازهای خاص بررسی کنید.
• شرایط نگهداری: میکروکنترلر ATmega را در محیط خشک و دور از رطوبت و الکتریسیته ساکن نگه دارید.
• ابزار مناسب: از پروگرامر مناسب (مانند AVR ISP یا JTAG) و نرم‌افزارهایی مانند Atmel Studio برای برنامه‌ریزی استفاده کنید.
• بررسی نظرات کاربران: مطالعه تجربیات دیگر خریداران می‌تواند به انتخاب بهتر کمک کند.
• برنامه‌ریزی اولیه: این میکروکنترلر به‌صورت خام ارائه می‌شود و نیاز به پروگرامر برای بارگذاری کد دارد.
• محافظت در برابر الکتریسیته ساکن: هنگام کار با این میکروکنترلر، از دستبند ضدالکتریسیته ساکن استفاده کنید.
• بررسی اتصالات: قبل از روشن کردن مدار، اتصال پین‌ها را بررسی کنید تا از اتصال کوتاه جلوگیری شود.
• محدودیت دمایی: میکروکنترلر را در دمای بالاتر از 85 درجه یا کمتر از 40- درجه سانتی‌گراد استفاده نکنید.

مقایسه آی سی میکروکنترلر ATmega64A-AU SMD با آی سی میکروکنترلر ATMEGA32A-AU SMD:

• حافظه بیشتر: 64 کیلوبایت حافظه فلش در مقابل 32 کیلوبایت، مناسب برای برنامه‌های پیچیده‌تر.
• پین‌های I/O بیشتر: 53 پین I/O در مقابل 32 پین، امکان اتصال به دستگاه‌های بیشتر.
• تایمرهای پیشرفته‌تر: چهار تایمر/کانتر (دو 8 بیتی و دو 16 بیتی) در مقابل سه تایمر در ATMEGA32A-AU.
• کاربردهای گسترده‌تر: مناسب برای پروژه‌های پیشرفته‌تر مانند IoT و رباتیک پیچیده، در حالی که ATMEGA32A-U برای پروژه‌های ساده‌تر کافی است.
• اندازه پکیج: پکیج میکروکنترلر اس ام دی TQFP-64 در مقابل TQFP-44، که کمی بزرگ‌تر اما همچنان فشرده است. با این حال، ATMEGA32A-AU برای پروژه‌های با پیچیدگی کمتر و بودجه محدود، اقتصادی‌تر است.
