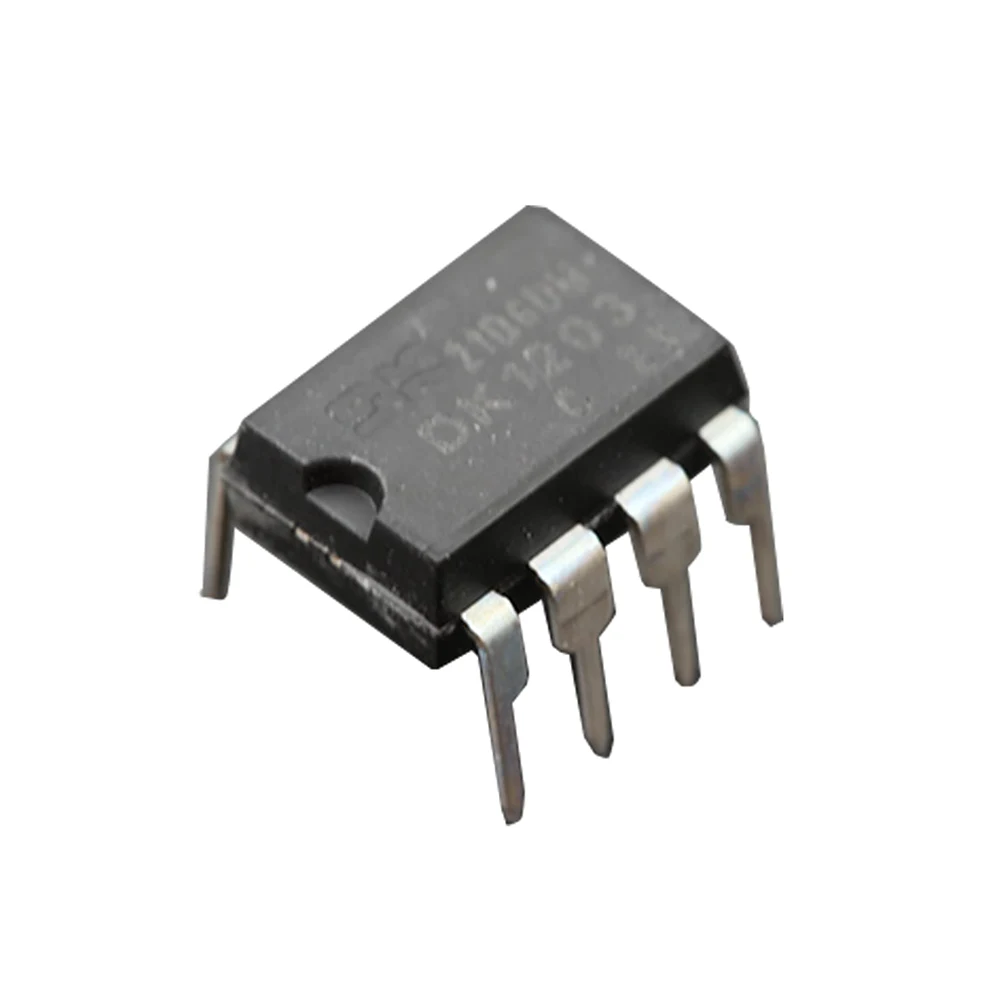

معرفی آیسی DK1203:
آیسی DK1203 یک کنترلکننده منبع تغذیه سوئیچینگ AC به DC از نوع فلایبک است. این قطعه کنترل PWM، مدار راهاندازی و ترانزیستور قدرت را داخل یک پکیج قرار داده؛ به همین دلیل برای ساخت منابع تغذیه کمتوان، قطعات جانبی کمتری نیاز دارد.
یکی از ویژگیهای مهم این مدل، مدار تغذیه داخلی آن است. در بسیاری از طراحیها نیازی به سیمپیچ کمکی ترانس نیست و میتوان از ترانس دو سیمپیچه استفاده کرد؛ موضوعی که طراحی مدار را سادهتر میکند.
کاربرد آیسی DK1203:
این آیسی بیشتر در آداپتورهای AC/DC، منابع تغذیه LED، دستگاههای پخش DVD، گیرندههای دیجیتال، تلویزیون، مانیتور و بخش تغذیه لوازم خانگی کوچک استفاده میشود.
در محدوده کامل ورودی 85 تا 265VAC، توان خروجی پیشنهادی آن حداکثر حدود ۱۲W است. در ورودی 180 تا 265VAC و با طراحی مناسب، توان میتواند تا حدود 18W افزایش پیدا کند.
نحوه عملکرد کاربرد آیسی DK1203:
ولتاژ برق شهر ابتدا یکسو و فیلتر میشود. سپس DK1203 با فرکانس معمول 65kHz، ترانزیستور قدرت داخلی خود را روشن و خاموش میکند تا انرژی به ترانس فلایبک منتقل شود. خروجی مدار نیز از طریق پایه FB بررسی میشود تا ولتاژ خروجی در مقدار تنظیمشده باقی بماند.
این قطعه دارای ترانزیستور داخلی با تحمل ولتاژ 7007 و جریان پیک حفاظتی تا حدود 800mA است. همچنین در بارهای سبک، فرکانس کاری را کاهش میدهد تا مصرف برق و تلفات کمتر شود.
نکات مهم در مورد کاربرد آیسی DK1203:
DK1203 مستقیماً با ولتاژ برق شهر کار میکند؛ بنابراین طراحی PCB، فاصله بخش فشارقوی از مدار کمولتاژ و عایقکاری ترانس اهمیت زیادی دارد. طبق دیتاشیت، پایههای خروجی فشارقوی میتوانند ولتاژی نزدیک به 6007 داشته باشند.
این آیسی دارای حفاظت در برابر اضافهجریان، اضافهبار، افزایش دما و افزایش ولتاژ است. بااینحال مقدار ترانس، مدار اسنابر، خازنها و مقاومتهای بازخورد باید دقیقاً متناسب با توان خروجی انتخاب شوند.
مشخصات DK1203:
- برند Dongke semiconductor Anhui Co., Ltd
- پکیج DIP-8
- نوع نصب روی برد Through Hole
- حداکثر دمای عملیاتی 150 درجه سانتیگراد
- حداقل دمای عملیاتی -55 درجه سانتیگراد
- توپولوژی Flyback
- حداکثر ولتاژ تغذیه 8 ولت
- حداقل ولتاژ تغذیه 4 ولت
- فرکانس 65 کیلو هرتز
- حداکثر چرخه کار 75 درصد
- ولتاژ خروجی 12 ولت
- توان خروجی 12 وات
