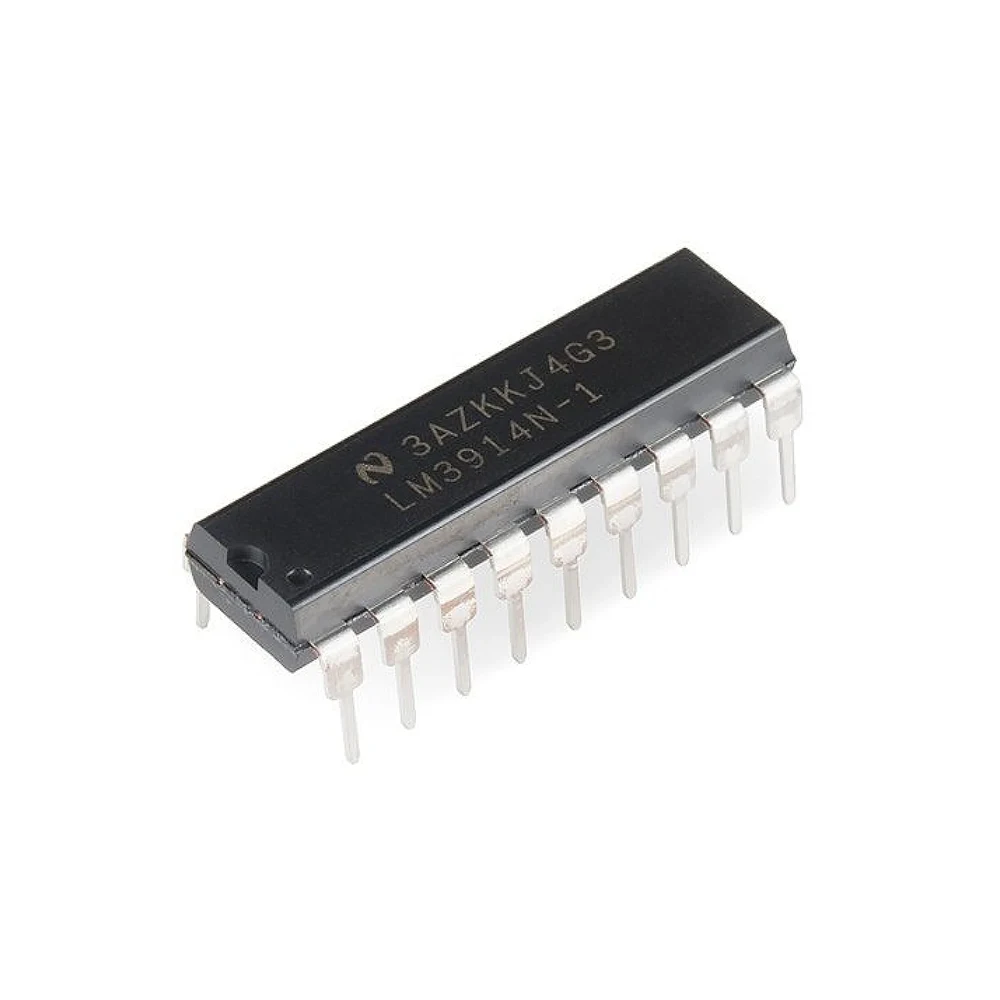

آی سی LM3914N-1 Copy

معرفی آی سی LM3914N-1:

LM3914N دارای 10 خروجی است که هر کدام به یک LED متصل می‌شود و می‌توان این LEDها را به صورت نمایش‌دهنده‌ی نواری یا نقطه‌ای تنظیم کرد.

همچنین این آیسی مدار دارای یک ورودی آنالوگ است که می‌تواند ولتاژ یا جریان ورودی را اندازه‌گیری کند.

از کاربردهای این آیسی مدار می‌توان به استفاده در مواردی مانند نمایش ولتاژ باتری، نمایش سطح صوت، نمایش سطح آب در مخزن آب و … اشاره کرد.

همچنین LM3914N دارای پایه‌های خروجی تغذیه‌ای نیز است که این امکان را به کاربر می‌دهد تا برای اتصال چندین LM3914 به یکدیگر، از یک تغذیه مشترک استفاده کند.

کاربرد های آی سی LM3914N-1:

• نمایش ولتاژ باتری: با استفاده از LM3914N می‌توان ولتاژ باتری را نمایش داد. در این کاربرد، هر LED به معنای یک سطح ولتاژ مختلف می‌باشد و با روشن شدن هر LED، می‌توان سطح بارگذاری باتری را نمایش داد.
• نمایش سطح صوت: LM3914N می‌تواند برای نمایش سطح صوت در تجهیزات صوتی مانند آمپلی فایر و یا تقویت کننده‌های صوتی استفاده شود. در این کاربرد، میزان سطح صوت با روشن شدن LEDها نشان داده می‌شود.
• نمایش سطح آب: در بعضی از مخازن آب و یا تجهیزات مربوط به کشاورزی مانند سطل آبیاری، LM3914N می‌تواند برای نمایش سطح آب استفاده شود. در این کاربرد، هر LED به معنای یک سطح آب مختلف می‌باشد و با روشن شدن هر LED، سطح آب را نشان می‌دهد.
• نمایش سیگنال ورودی: LM3914N می‌تواند برای نمایش سیگنال ورودی در تجهیزاتی مانند رادیو و یا تلویزیون استفاده شود. در این کاربرد، هر LED به معنای یک سطح سیگنال مختلف می‌باشد و با روشن شدن هر LED، سطح سیگنال را نشان می‌دهد.

مزایای آی سی LM3914N-1:

• سادگی: LM3914N بسیار ساده و آسان در استفاده است. تنظیم آن بسیار ساده است و تنها نیاز به تغذیه، ورودی و LEDهای نمایشگر دارد.
• نمایشگر بار: LM3914N یک نمایشگر بار است و می‌تواند ولتاژ یا جریان ورودی را به صورت یک نمودار بار نشان دهد.
• کار با ولتاژ پایین: LM3914N با ولتاژ پایینی کار می‌کند و به عنوان یک آیسی مداری با ولتاژ پایین، مصرف برق کمی دارد.
• مقاومت بالا: LM3914N مقاومت بالایی دارد که به معنی کم بودن تلفات توان است.
• دارای تراشه داخلی مرجع ولتاژ: LM3914N دارای تراشه داخلی مرجع ولتاژ است که به عنوان منبع ولتاژ ثابت برای LEDها عمل می‌کند و نیاز به تنظیمات خارجی برای تأمین ولتاژ مرجع ندارد.

معایب آی سی LM3914N-1:

• محدودیت در تعداد LEDها: LM3914N دارای تنها 10 LED برای نمایشگر بار است و برای پروژه‌هایی که نیاز به بیشتر از 10 LED دارند، قابل استفاده نیست.
• محدودیت در دقت: LM3914N برای نمایشگر بار مصرفی است و دقت آن در نمایش ولتاژ و جریان بسیار کم است.
• کمبود امکانات تنظیم: LM3914N به نسبت دیگر آیسی‌ها کمبود امکانات تنظیمی دارد و تنظیم ولتاژ مرجع، زمان تأخیر و حساسیت به صورت مستقیم از طریق مقاومت‌های خارجی تنظیم می‌شود.
