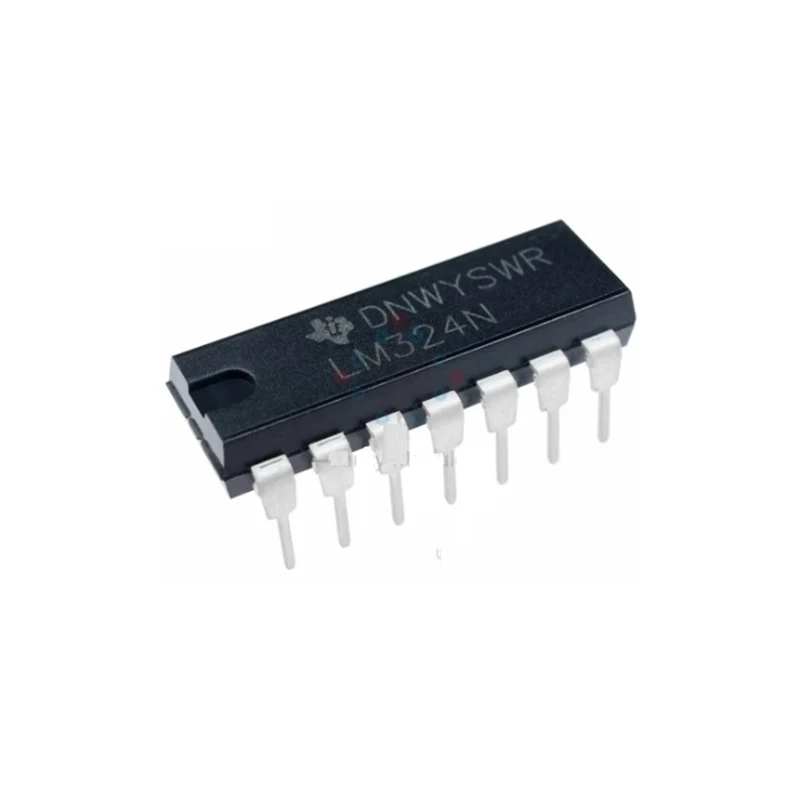

آی‌سی LM324N Copy

معرفی محصول:

آی‌سی LM324N یک آپ‌امپ چهار کاناله کم‌مصرف است که در انواع مدارهای آنالوگ، کنترلی و صنعتی کاربرد گسترده‌ای دارد.

این تراشه با تغذیه تکی ۳ تا ۳۲ ولت یا تغذیه دو قطبی تا ۱۶± ولت کار کرده و طراحی مدارهای تقویت سیگنال را ساده‌تر می‌کند.قیمت مناسب، پایداری بالا و تنوع کاربرد، LM۳۲۴ را به یکی از محبوب‌ترین تقویت‌کننده‌های عملیاتی در صنعت الکترونیک تبدیل کرده است.

مشخصات فنی آی سی LM324N

• نوع قطعه: Quad Operational Amplifie
• تعداد آپ‌امپ داخلی: ۴ کانال مستقل
• ولتاژ تغذیه تکی: ۳V تا ۳۲V
• ولتاژ تغذیه دوگانه: ۱.۵V± تا ۱۶V±
• جریان مصرفی بسیار پایین
• بهره ولتاژی بالا (High Gain)
• پهنای باند تقریبی: ۱MHz
• نرخ تغییر ولتاژ (Slew Rate): حدود ۵V/µs
• قابلیت کار در دمای صنعتی
• پکیج‌های متداول: DIP-۱۴ و SOP-۱۴

کاربردهای آی سی LM324N:

LM324N به دلیل انعطاف‌پذیری بالا در بسیاری از پروژه‌های الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای این آی سی عبارت‌اند از:

• مدارهای تقویت‌کننده سیگنال
• فیلترهای فعال آنالوگ
• مقایسه‌کننده ولتاژ (Comparator)
• مدارهای سنسور و اندازه‌گیری
• تجهیزات پزشکی و ابزار دقیق
• منابع تغذیه سوئیچینگ
• سیستم‌های کنترل صنعتی
• مدارهای تولید موج و نوسان‌ساز
• پروژه‌های آموزشی و دانشجویی
• سیستم‌های هشدار و مانیتورینگ

مزایای استفاده از LM324N:

یکی از مهم‌ترین مزایای LM324N امکان استفاده از چهار آپ‌امپ در یک تراشه است که موجب کاهش فضای برد و هزینه نهایی طراحی می‌شود.

همچنین این آی سی توانایی دریافت سیگنال ورودی نزدیک به زمین (Ground Sensing) را دارد .

در مدارهای مبتنی بر تغذیه تکی عملکرد بسیار مناسبی ارائه می‌دهد.مصرف جریان پایین، قیمت اقتصادی، دسترسی گسترده در بازار و پایداری مناسب در شرایط مختلف کاری از دیگر دلایل محبوبیت این قطعه در میان مهندسان و طراحان الکترونیک است.

نکات مهم هنگام طراحی با LM324N:

برای دستیابی به بهترین عملکرد، توصیه می‌شود از خازن‌های بای‌پس در نزدیکی پایه‌های تغذیه استفاده شود. همچنین در کاربردهای حساس به نویز، طراحی صحیح مسیرهای زمین و تغذیه می‌تواند تأثیر قابل توجهی بر کیفیت سیگنال خروجی داشته باشد.

اگرچه LM۳۲۴ برای بسیاری از کاربردهای عمومی مناسب است، اما در مدارهای نیازمند سرعت بالا یا دقت بسیار زیاد ممکن است استفاده از آپ‌امپ‌های پیشرفته‌تر گزینه بهتری باشد.
