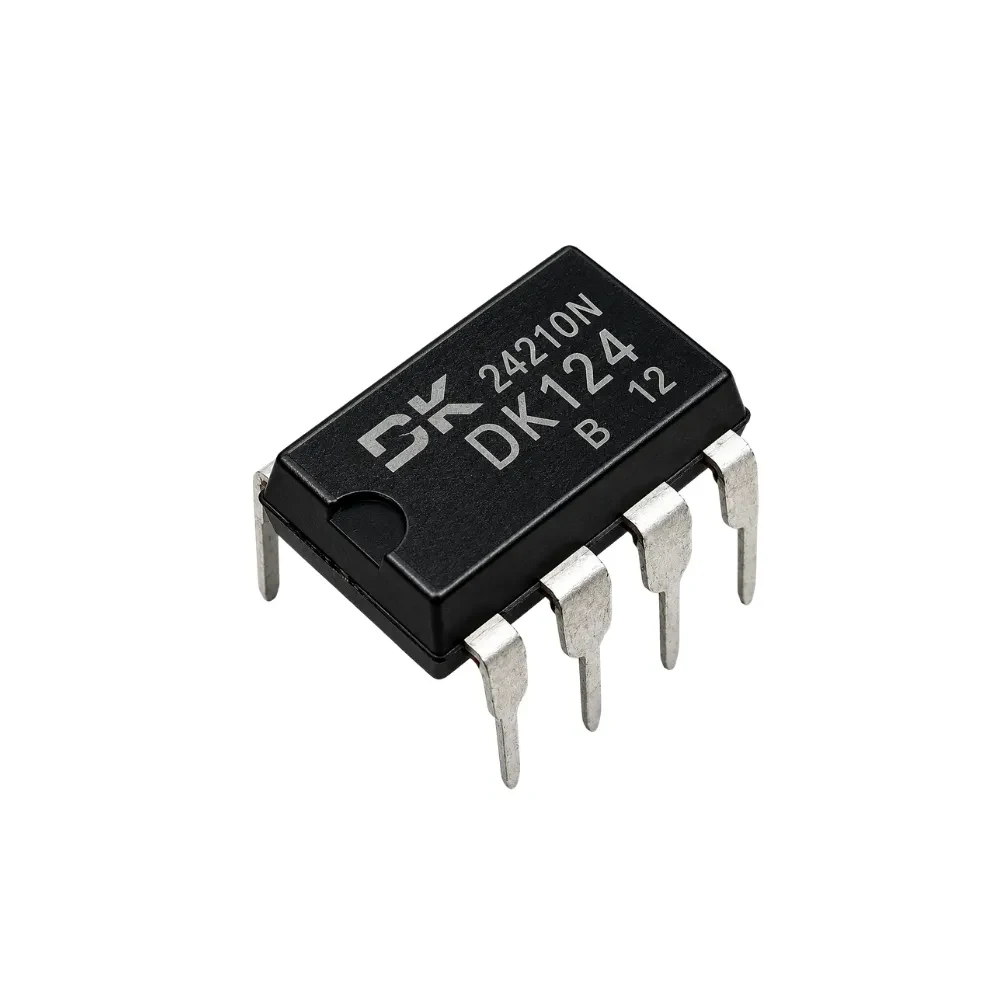

آی‌سی DK124

معرفی آی‌سی DK124:

آی‌سی DK124 یک کنترل‌کننده منبع تغذیه سوئیچینگ از نوع فلای‌بک است.

این قطعه برای تبدیل برق شهر AC به ولتاژ DC کم‌ولتاژ استفاده می‌شود و کنترلر PWM، مدار راه‌اندازی ولتاژ بالا و ترانزیستور قدرت 7007 را داخل خودش دارد.

یکپارچه‌بودن این بخش‌ها باعث می‌شود مدار منبع تغذیه به قطعات کمتری نیاز داشته باشد و ابعاد و هزینه ساخت آن کاهش پیدا کند. DK124 با فیدبک سمت ثانویه کار می‌کند و برای منابع تغذیه ایزوله مناسب است.

مشخصات آی سی DK124:

• برند Dongke semiconductor Anhui Co., Ltd
• پکیج DIP-8
• نوع نصب روی برد Through Hole
• توان خروجی 24 وات
• حداکثر ولتاژ تغذیه 5.25 ولت
• حداقل ولتاژ تغذیه 4.65 ولت
• حداکثر چرخه کار 70 درصد
• ولتاژ خروجی 12 ولت
• توپولوژی PWM,Flyback
• حداقل دمای عملیاتی -20 درجه سانتیگراد
• حداکثر دمای عملیاتی +140 درجه سانتیگراد
• فرکانس 65 کیلو هرتز

 مشخصات کلی آی سی DK124:

• نوع: سوئیچ مجتمع آفلاین (Integrated Offline Switching Regulator) با ترانزیستور قدرت داخلی و کنترل‌کننده جریان PWM

مشخصات فنی کلیدی آی سی DK124:

• حفاظت‌های داخلی جامع:

  • محدودکننده جریان سیکل به سیکل (Cycle-by-Cycle Current Limit)

  • حفاظت در برابر اضافه‌بار و اتصال کوتاه خروجی با راه‌اندازی مجدد خودکار (Auto-Restart)

  • خاموش‌سازی حرارتی (Thermal Shutdown) با هیسترزیس

  • حفاظت در برابر اضافه‌ولتاژ خروجی (Output OVP)

  • قفل‌سازی در برابر ولتاژ پایین ورودی (Brown-Out Protection)

• راه‌اندازی نرم (Soft-Start): کاهش استرس قطعات در هنگام روشن شدن

• مصرف توان کم در حالت آماده‌باش: با قابلیت Skip-Cycle یا Burst Mode برای رعایت استانداردهای انرژی

• قابلیت فیدبک از طریق آپتوکوپلر یا سیم‌پیچ کمکی برای تنظیم دقیق ولتاژ خروجی

• تعداد قطعات جانبی کم: یک خازن ورودی، ترانسفورماتور، دیود خروجی و خازن خروجی کافی است

کاربردهای اصلی آی سی DK124:

• آداپتورهای AC-DC اقتصادی و عمومی (شارژرهای 12 ولت، منبع تغذیه روترها و مودم‌ها) تا 24 وات

• منابع تغذیه داخلی در لوازم خانگی کم‌مصرف و تجهیزات الکترونیکی مصرفی

• درایوهای LED ایزوله با جریان ثابت

• منابع تغذیه کمکی (Standby) در سیستم‌های با توان بالاتر

• پروژه‌های DIY و نمونه‌سازی با بودجه محدود

• جایگزینی کم‌هزینه برای آیسی‌های برند در تولیدات اقتصادی

مزایای آی سی DK124:

• قیمت بسیار پایین: گزینه‌ای فوق‌العاده اقتصادی برای تولید انبوه و پروژه‌های حساس به هزینه

• توان خروجی ۲۴ وات: پوشش بسیاری از کاربردهای عمومی

• دیوتی سیکل 70٪: عملکرد پایدار با امکان استفاده از ترانسفورماتورهای کوچک

• طراحی ساده: با حداقل قطعات خارجی و بدون نیاز به جبران‌سازی پیچیده

• پکیج DIP-8: لحیم‌کاری آسان، مناسب برای نمونه‌سازی، تعمیرات و تولید

• بازه دمایی گسترده (-20 تا 140+): عملکرد قابل قبول در محیط‌های گرم

کاربرد آی‌سی DK124:

از این آی‌سی در آداپتورهای AC/DC، شارژرها، منابع تغذیه گیرنده دیجیتال، تلویزیون، مانیتور، دستگاه پخش و درایورهای LED استفاده می‌شود.

توان واقعی خروجی به ولتاژ ورودی، طراحی ترانس، خنک‌کاری و مدار اطراف بستگی دارد. جدول رسمی جدید DongKe توان این مدل را 18W اعلام می‌کند؛ بنابراین برای طراحی عملی بهتر است همین مقدار مبنا قرار بگیرد.

نحوه عملکرد آی سی DK124:

برق شهر ابتدا توسط پل دیود یکسو و با خازن فیلتر می‌شود. سپس DK124 ترانزیستور قدرت داخلی خود را با فرکانسی حدود 65kHz روشن و خاموش می‌کند تا انرژی از طریق ترانس فلای‌بک به خروجی منتقل شود.

ولتاژ خروجی توسط مدار فیدبک بررسی می‌شود. اگر ولتاژ افزایش یا کاهش پیدا کند، آی‌سی عرض پالس‌ها را تغییر می‌دهد تا خروجی تا حد ممکن ثابت بماند. محدوده فرکانس سوئیچینگ این مدل حدود 61 تا 69kHz اعلام شده است.

نکات مهم

DK124 مستقیماً در بخش برق شهر قرار می‌گیرد؛ بنابراین هنگام تست یا تعمیر، احتمال برق‌گرفتگی جدی وجود دارد. فاصله مناسب مسیرهای فشارقوی و کم‌ولتاژ، عایق ترانس و کیفیت قطعات اطراف باید حتماً رعایت شود.

این آی‌سی دارای حفاظت اضافه‌جریان، اضافه‌ولتاژ، افزایش دما و اتصال کوتاه است؛ اما این حفاظت‌ها جای طراحی درست مدار را نمی‌گیرند. ترانس، مدار اسنابر و قطعات فیدبک باید متناسب با توان خروجی انتخاب شوند.
