ترانزیستور BC557

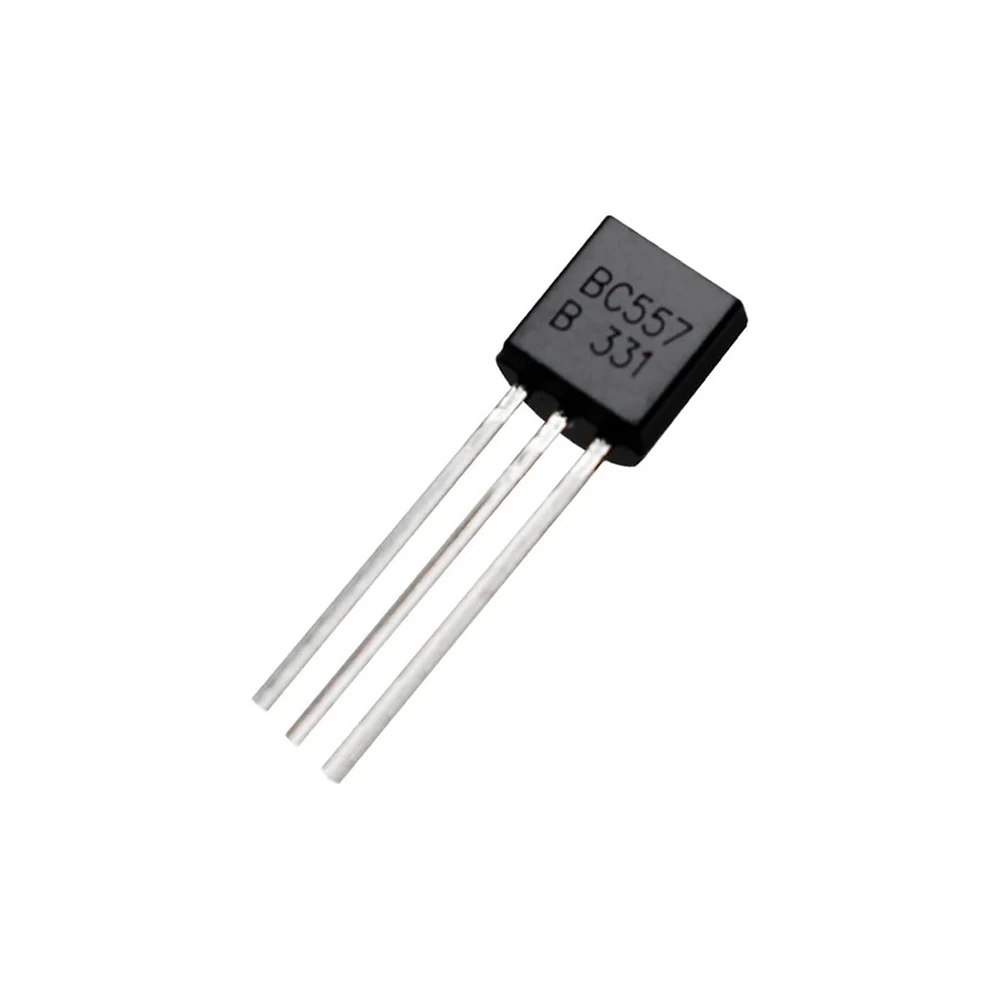

معرفی ترانزیستور BC557 :

ترانزیستور BC557 به دلیل ویژگی‌هایی مانند مقاومت بالا در کلکتور به امیتر (Collector-Emitter) و توانایی کارکرد در فرکانس‌های بالا، برای کاربردهای مختلف مورد استفاده قرار می‌گیرد.

ترانزیستور BC557 یک ترانزیستور PNP کوچک قدرت است که در پروژه‌های الکترونیکی و الکتروتکنیکی استفاده می‌شود.

ترانزیستور BC557 دارای سه پایه است که به ترتیب با نام‌های بیس (Base)، کلکتور (Collector) و امیتر (Emitter) شناخته می‌شوند.

ولتاژ و جریان ورودی به پایه بیس ترانزیستور، کنترل و تأثیرگذاری بر جریان گذراننده از پایه کلکتور به امیتر را تعیین می‌کند.

کاربرد های ترانزیستور BC557 :

• آمپلیفایرهای کوچک: ترانزیستور BC557 به عنوان قسمتی از آمپلیفایرها و پیش‌قدرت‌های کوچک استفاده می‌شود.
• سوئیچینگ و رله‌ها: با توجه به توانایی سوئیچینگ بالا، ترانزیستور BC557 برای کنترل سوئیچینگ و رله‌ها در پروژه‌های الکترونیکی استفاده می‌شود.
• منابع تغذیه پایدار: ترانزیستور BC557 ممکن است در منابع تغذیه پایدار و منابع جریان ثابت مورد استفاده قرار گیرد.
• مراحل تقویت‌کننده Push-Pull و کلاس B/AB: به‌عنوان نیمه منفی (Negative Side) جفت مکمل کلاسیک همراه با BC547B.
• تقویت سیگنال‌های آنالوگ با قطبیت PNP در پیش‌تقویت‌کننده‌های صوتی و مدارات عمومی.
• سوییچینگ بارهای با جریان کم و قطبیت منفی (سینک جریان).
• مدارات مقایسه‌گر (Comparator) و تقویت‌کننده‌های عملیاتی در پیکربندی‌های Rail-to-Rail.
• درایورها و مدارات رابط (Interface) عمومی.

مشخصات فنی ترانزیستور BC557 :

نحوه نصب و لحیم‌کاری ترانزیستور BC557:

 بسته‌بندی TO-92 با چینش پایه‌ها از نمای صاف: Collector – Base – Emitter
 مناسب نصب در بردهای سوراخ‌دار، بردبُرد و PCB
 در هنگام لحیم‌کاری، از دمای بیش از 350 درجه خودداری شود
 استفاده از هیت‌سینک موقت (گیره فلزی) در پایه‌ها هنگام لحیم‌کاری توصیه می‌شود

نکات مهم و توصیه‌ها  ترانزیستور BC557:

 دقت کنید نوع ترانزیستور PNP است، در مدار با نوع NPN متفاوت عمل می‌کند
 حتماً مقاومت بیس را در طراحی لحاظ کنید تا از جریان بیش‌از‌حد جلوگیری شود
 در بارهای القایی مانند رله از دیود هرزگرد استفاده شود
 برای اطمینان از تطابق عملکرد، زیرمدل A/B/C را با توجه به بهره جریان انتخاب کنید

مزایای ترانزیستور BC557 :

قابلیت سوئیچینگ بالا: این ترانزیستور قابلیت سوئیچینگ سریع را داراست و می‌تواند به خوبی در پروژه‌هایی که نیاز به کنترل سوئیچینگ دقیق دارند، استفاده شود.

مقاومت بالا در کلکتور به امیتر: ترانزیستور BC557 دارای مقاومت بالا در مسیر کلکتور به امیتر (Collector-Emitter) است. این ویژگی باعث می‌شود که ترانزیستور در برابر جریان‌های بالا و تغییرات دما مقاومت بیشتری داشته باشد.

قابلیت کارکرد در فرکانس‌های بالا: ترانزیستور BC557 قابلیت کار در فرکانس‌های بالا را دارد. این ویژگی آن را برای استفاده در برنامه‌هایی که نیاز به عملکرد در فرکانس‌های بالا دارند، مناسب می‌کند.

موثر در برنامه‌های کوچک: به دلیل اندازه کوچک و قدرت متوسط این ترانزیستور، برای پروژه‌های الکترونیکی و الکتروتکنیکی کوچک مورد استفاده قرار می‌گیرد.

قابلیت تحمل ولتاژ بالا: این ترانزیستور قابلیت تحمل ولتاژ بالا را دارد و می‌تواند در برنامه‌هایی که نیاز به تغذیه با ولتاژ بالا دارند، استفاده شود.

معایب ترانزیستور BC557 :

توان خروجی محدود: ترانزیستور BC557 به دلیل سایز کوچک و قدرت نسبتاً کمتر خود، توان خروجی محدودی دارد. این ممکن است در پروژه‌هایی که نیاز به توان بالا دارند، محدودیت‌هایی را ایجاد کند.

نسبت سیگنال به نویز (Signal-to-Noise Ratio): ترانزیستور BC557 ممکن است در برخی پروژه‌ها با نسبت سیگنال به نویز (Signal-to-Noise Ratio) کمتری روبرو شود. این معمولا به دلیل نویز ورودی و نویز حاصل از ترانزیستور است.

حساسیت به دما: ترانزیستور BC557 ممکن است در برخی موارد حساسیت به تغییرات دما داشته باشد. این معمولا برای ترانزیستورهای با سایز کوچک و قدرت کمتر رخ می‌دهد.
