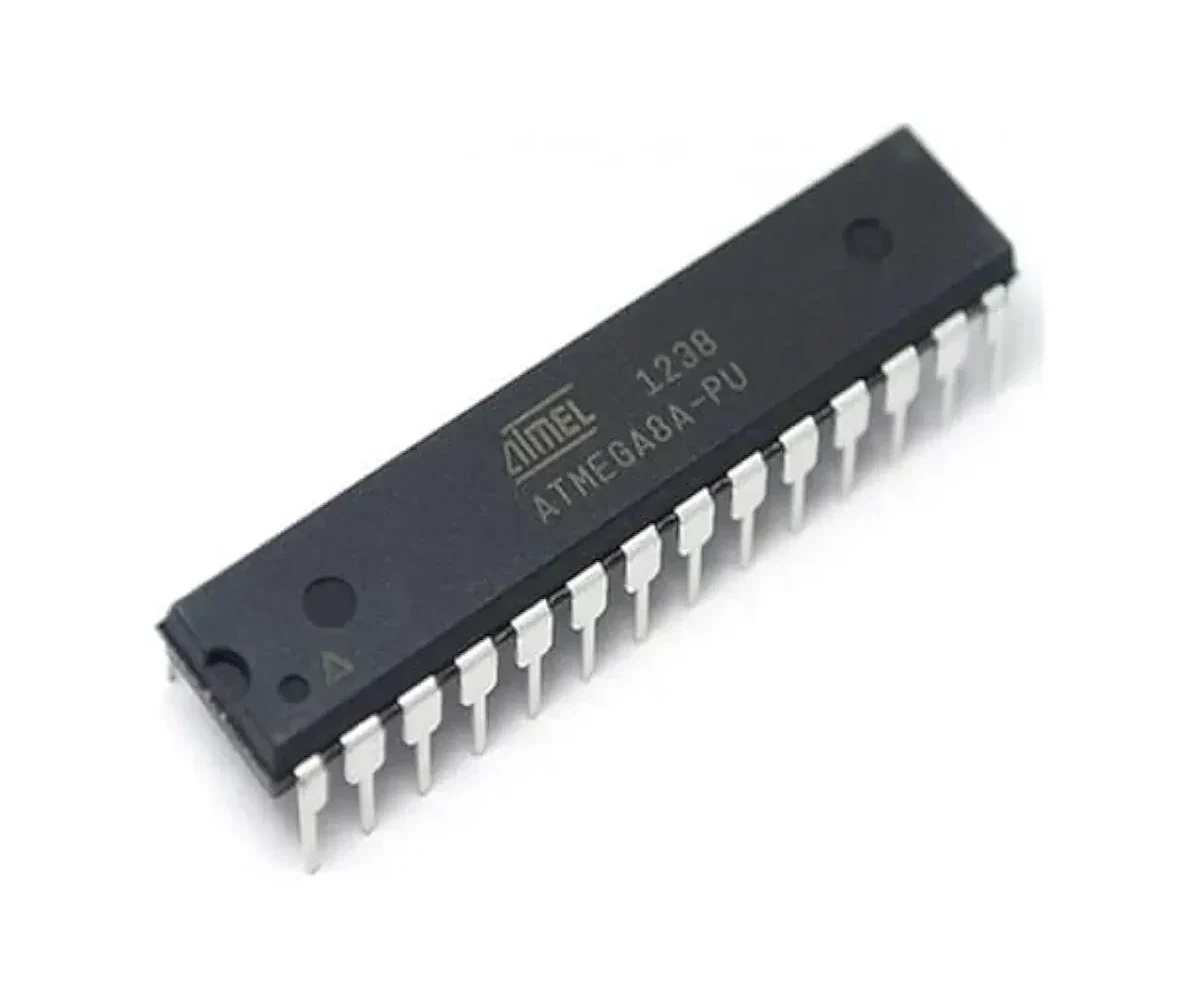

آی سی میکروکنترلر ATMEGA8a-PU تایلند

معرفی کلی آی سی میکروکنترلر ATMEGA8A-PU تایلند:

ATmega8A-PU یکی از محبوب‌ترین و پرکاربردترین میکروکنترلرهای 8 بیتی خانواده AVR از شرکت Microchip (Atmel سابق) است.

این میکروکنترلر با پکیج DIP-28 عرضه می‌شود و در پروژه‌های آموزشی، کنترل صنعتی سبک، سیستم‌های هوشمند و رباتیک کاربرد دارد.

حافظه فلش 8KB، پورت‌های ورودی/خروجی متعدد، تایمرها، مبدل آنالوگ به دیجیتال و رابط‌های ارتباطی متنوع، از جمله ویژگی‌هایی هستند که این میکروکنترلر را مناسب برای بسیاری از پروژه‌ها می‌سازند.

نحوه کارکرد آی سی میکروکنترلر ATMEGA8A-PU تایلند:

ATmega8A-PU با اجرای دستورات ذخیره‌شده در حافظه فلش، می‌تواند با محیط بیرونی از طریق پایه‌های ورودی/خروجی ارتباط برقرار کند.

این آی‌سی قابلیت خواندن داده‌های سنسورها، پردازش آن‌ها و کنترل تجهیزات خروجی را داراست. برنامه‌نویسی آن از طریق رابط ISP انجام می‌شود و با زبان‌های سطح بالا مانند C سازگار است.

کاربردها آی سی میکروکنترلر ATMEGA8A-PU تایلند:

• پروژه‌های آموزشی و دانشگاهی
• سیستم‌های ساده کنترل اتوماتیک
• بردهای توسعه مانند Arduino (نسخه UNO اولیه)
• ربات‌های ساده و ماژول‌های سنسور
• سیستم‌های مانیتورینگ
• شمارنده‌ها، تایمرها و کنترلرهای نور و صدا

مشخصات فنی آی سی میکروکنترلر ATmega8A-PU تایلند:

• برند Microchip Technology
• پکیج SPDIP-28
• حداکثر ولتاژ تغذیه 5.5 ولت
• حداقل ولتاژ تغذیه 2.7 ولت
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• حداکثر دمای عملیاتی +85 درجه سانتیگراد
• حداکثر فرکانس کاری 16 مگا هرتز
• حافظه قابل برنامه ریزی 8 کیلو بایت
• مقدار RAM 1 کیلو بایت
• دقت ADC 10 بیت
• تعداد کانالهای ADC 6 کانال
• تعداد تایمرها 3 عدد
• خانواده پردازشگر megaAVR
• انواع رابطها SPI, TWI, USART
• نوع حافظه قابل برنامه ریزی Flash
• انواع حافظه SRAM

مشخصات کلی:

• نوع: میکروکنترلر 8-بیتی (8-bit AVR MCU)
• خانواده: megaAVR
• تکنولوژی: معماری RISC پیشرفته
• حافظه برنامه: 8 کیلوبایت (Flash)
• حافظه داده (SRAM): 1 کیلوبایت
• پکیج: SPDIP-28

مشخصات فنی کلیدی:

• محدوده ولتاژ تغذیه: 2.7V تا 5.5V
• فرکانس کلاک: 16 مگاهرتز
• تایمر/کاونتر: 3 عدد
• مبدل آنالوگ به دیجیتال (ADC): 10-بیتی، 6 کانال
• رابط‌های ارتباطی: USART – SPI – TWI (I2C)
• دمای کاری: -40°C تا +85°C

مزایای آی سی میکروکنترلر ATMEGA8A-PU تایلند:

• مصرف انرژی کم: ATmega8A-PU از مدارات پیشرفته مصرف انرژی استفاده می‌کند و بهینه سازی برای مصرف بهینه انرژی دارد، که منجر به عمر باتری بلندتر و کاهش هزینه‌های انرژی می‌شود.
• پشتیبانی از زبان برنامه‌نویسی C++/C: با پشتیبانی از زبان برنامه‌نویسی C++/C و استفاده از نرم‌افزارهای AVR Studio و Arduino IDE، برنامه‌نویسان می‌توانند به راحتی برنامه‌های خود را توسعه دهند.
• پشتیبانی و منابع آموزشی: با وجود گستردگی استفاده از آی سی ATmega8A-PU در صنعت و پروژه‌های هواپیما، اتومبیل، ابزار دقیق و سایر حوزه‌های الکترونیکی، منابع آموزشی و پشتیبانی آن بسیار فراهم است.

معایب آی سی میکروکنترلر ATMEGA8A-PU تایلند:

• حجم حافظه محدود: با وجود 8 کیلوبایت حافظه برنامه، برای برخی برنامه‌ها و پروژه‌های پیچیده ممکن است محدودیت حافظه به وجود آید و نیاز به آی سی با حجم حافظه برنامه بیشتر باشد.
• عدم پشتیبانی از ارتباط USB: این آی سی به طور مستقیم از پروتکل USB پشتیبانی نمی‌کند. بنابراین، در صورت نیاز به اتصال مستقیم به دستگاه‌ها و رایانه‌ها با استفاده از پروتکل USB، نیاز به یک کنترلر USB جانبی است.
• نویز ساختار داخلی: برخی از کاربران گزارش کرده‌اند که ATmega8A-PU به دلیل نویز ساختار داخلی خود، در برخی از کاربردها ممکن است با مشکلات خاصی روبرو شود.

نحوه نصب و لحیم‌کاری آی سی میکروکنترلر ATMEGA8A-PU تایلند:

• به راحتی روی بردبورد یا برد سوراخ‌دار نصب می‌شود.
• پایه‌های تغذیه VCC و GND حتماً به درستی متصل شوند.
• برای عملکرد دقیق تایمرها، از کریستال خارجی و خازن‌های 22pF استفاده کنید.
• پروگرامر مناسب: USBasp به همراه نرم‌افزارهای AVRDUDE یا Extreme Burner AVR.
• پایه‌ی RESET نیاز به مقاومت pull-up دارد (معمولاً 10K).

جمع‌بندی:

ATMEGA8A-PU یک میکروکنترلر 8-بیتی اقتصادی و اثبات‌شده است که با ترکیب ویژگی‌های قیمت مناسب، قابلیت اطمینان بالا و پشتیبانی گسترده، راه‌حل ایده‌آلی برای پروژه‌های embedded عمومی و کاربردهای صنعتی غیرحساس محسوب می‌شود.

این تراشه به ویژه برای پروژه‌های آموزشی، نمونه‌سازی اولیه و سیستم‌های با حجم تولید انبوه که نیازمند تعادل بین عملکرد، هزینه و سهولت استفاده هستند، کاملاً مناسب می‌باشد.
