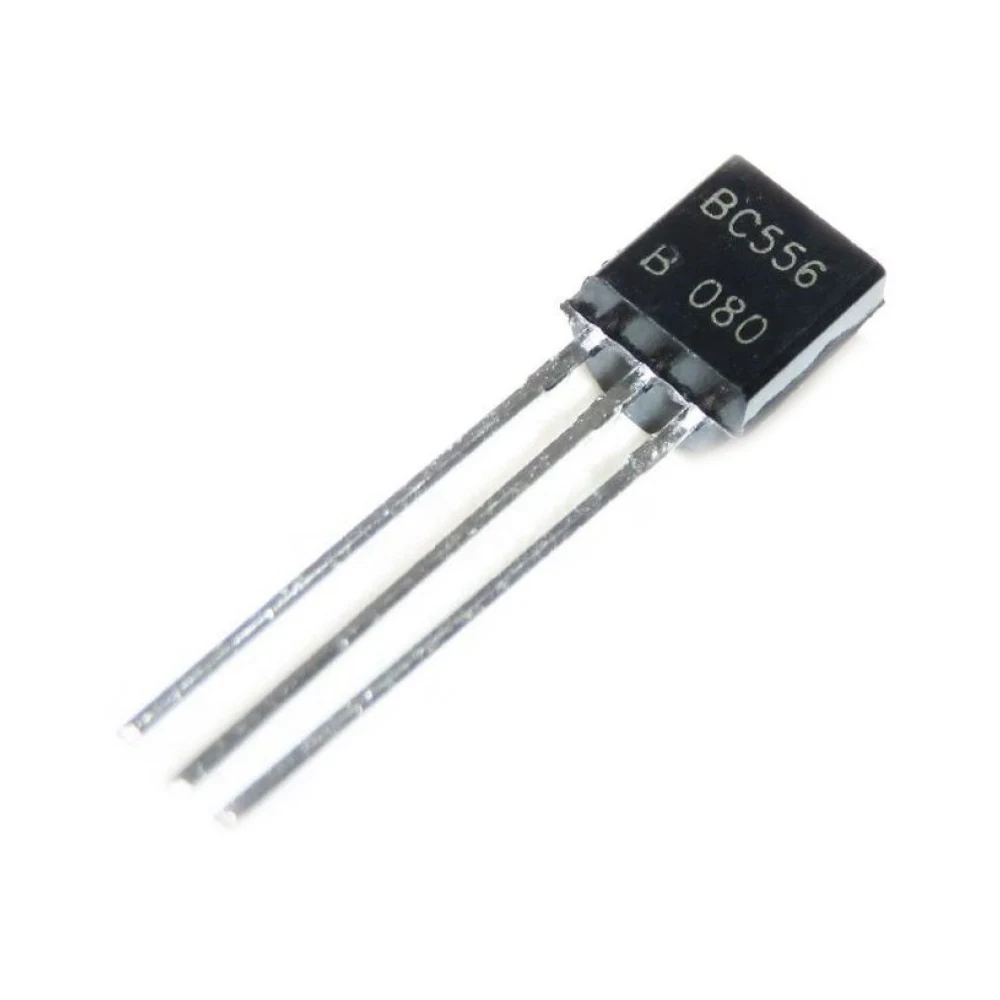

ترانزیستور BC556

معرفی ترانزیستور BC556 :

ترانزیستور BC556 یک ترانزیستور PNP سه‌پایه است . این ترانزیستور از نوع PNP است که به عنوان جفت متممی برای ترانزیستور NPN BC546 مورد استفاده قرار می‌گیرد.

همچنین، به عنوان عضوی از خانواده ترانزیستورهای کوچک قدرت و تقویت کننده‌های قدرت می‌تواند در مدارهای آمپلی‌فایر، تنظیم‌کننده‌های ولتاژ و سوئیچینگ به‌کار رود.

ترانزیستور BC556 در برنامه‌های کم توان و کاربردهای سوئیچینگ کوچک و تقویت کننده‌های کوچک استفاده می‌شود.

کاربرد های ترانزیستور BC556 :

• تقویت کننده‌های کوچک: به عنوان یک ترانزیستور تقویت کننده، این ترانزیستور می‌تواند در مدارهای کوچک برای تقویت سیگنال‌های الکتریکی استفاده شود.
• سوئیچینگ: ترانزیستور در برخی برنامه‌های سوئیچینگ کوچک، مانند سوئیچینگ تراشه‌های مدار یا سوئیچینگ بارهای کوچک، قابل استفاده است.
• مدارهای آمپلی‌فایر: با توجه به قابلیت تقویت سیگنال، این ترانزیستور می‌تواند در مدارهای آمپلی‌فایر کوچک برای تقویت و تقسیم سیگنال‌های ورودی استفاده شود.
• تنظیم‌کننده‌های ولتاژ: به علت قابلیت کنترل و تنظیم جریان، در مدارهای تنظیم‌کننده ولتاژ مانند منابع تغذیه قابل استفاده است.
• کاربردهای عمومی: علاوه بر کاربردهای فوق، در پروژه‌های مختلفی از جمله مدارهای مرتبط با صوت، کنترل دما، رله‌ها و سوئیچ‌های الکترونیکی مورد استفاده قرار می‌گیرد.
• مراحل تقویت‌کننده آنالوگ با قطبیت PNP در مدارات با ولتاژ کاری بالا (تا 65 ولت).
• سوییچینگ بارهای با قطبیت منفی در مدارات کنترل و درایور.
• مدارات مقایسه‌گر (Comparator) و تقویت‌کننده‌های عملیاتی در پیکربندی‌های خاص.
• منابع تغذیه خطی و رگولاتورهای ولتاژ با قطبیت منفی.
• جفت مکمل برای ترانزیستورهای NPN ولتاژ بالا در مدارات Push-Pull (اگرچه مکمل مستقیم BC546/BC547 با این ولتاژ بالا نیست).

مشخصات ترانزیستور BC556:

• پکیج TO-92
• نوع نصب روی برد Through Hole
• تعداد کانال 1 کانال
• منفی یا مثبت PNP قطب
• اتلاف قدرت 625 میلی وات
• ولتاژ کلکتور-امیتر -65 ولت
• جریان کلکتور -100 میلی آمپر
• فرکانس 100 مگا هرتز
• حداقل دمای عملیاتی -55 درجه سانتیگراد
• حداکثر دمای عملیاتی 150 درجه سانتیگراد

نحوه نصب و لحیم‌کاری ترانزیستور BC556:

 بسته‌بندی TO-92 با آرایش پایه‌ها (از نمای صاف قطعه): Collector – Base – Emitter
 مناسب برای بردهای سوراخ‌دار و بردبُرد
 از دمای لحیم‌کاری استاندارد (حداکثر 350 درجه) استفاده شود
 پایه‌ها را تمیز و کوتاه کنید تا لحیم‌کاری تمیز و محکم انجام شود

نکات مهم و توصیه‌ها ترانزیستور BC556:

 دقت به آرایش پایه‌ها و نوع ترانزیستور (PNP) الزامی است
 برای جلوگیری از آسیب به ترانزیستور، در مدارهای القایی از دیود هرزگرد استفاده شود
 از مقاومت بیس برای محدودسازی جریان استفاده کنید
 در صورت نیاز به مکمل NPN، از BC546 یا BC547 استفاده کنید

مزایای ترانزیستور BC556 :

• توانایی تقویت سیگنال: یک ترانزیستور قدرتمند و با توان بالا است که قابلیت تقویت سیگنال‌های الکتریکی را داراست. این ویژگی مهم در کاربردهایی مانند آمپلی‌فایرها و تقویت کننده‌ها مورد استفاده قرار می‌گیرد.
• مقاومت بالا در وضعیت خاموش: دارای مقاومت بالا در وضعیت خاموش (Off-state resistance) است که به معنی عدم عبور جریان از بین پایه‌های کالکتور و بیس است. این ویژگی می‌تواند در کاربردهایی که نیاز به قطع جریان استفاده می‌شود، مفید باشد.
• پایداری حرارتی: دارای پایداری حرارتی خوبی است که به معنی تحمل دمای بالا و کارکرد مطمئن در شرایط گرمای بالا می‌باشد.
• قابلیت استفاده در پروژه‌های مختلف: به عنوان یک ترانزیستور PNP سه‌پایه قابل استفاده در پروژه‌های متنوعی از جمله آمپلی‌فایرها، سوئیچینگ، تنظیم‌کننده‌ها و کاربردهای عمومی است.

معایب ترانزیستور BC556 :

• جریان بالای خروجی: BC556 دارای جریان خروجی بالایی است که ممکن است در برخی کاربردها منجر به مصرف بیش از حد انرژی و افزایش حرارتی شود.
• نیاز به جریان پایه بالا: BC556 نیاز به جریان پایه بالایی برای عملکرد بهینه دارد، بنابراین در برخی مدارها باید این نکته را مدنظر قرار داد.
• محدودیت در فرکانس عملکرد: BC556 محدودیت‌هایی در فرکانس عملکرد خود دارد و مناسب برای کاربردهای با فرکانس بالا نیست. در این موارد، ترانزیستورهای با قابلیت سوئیچینگ بالاتر ممکن است بهترین گزینه باشند.
