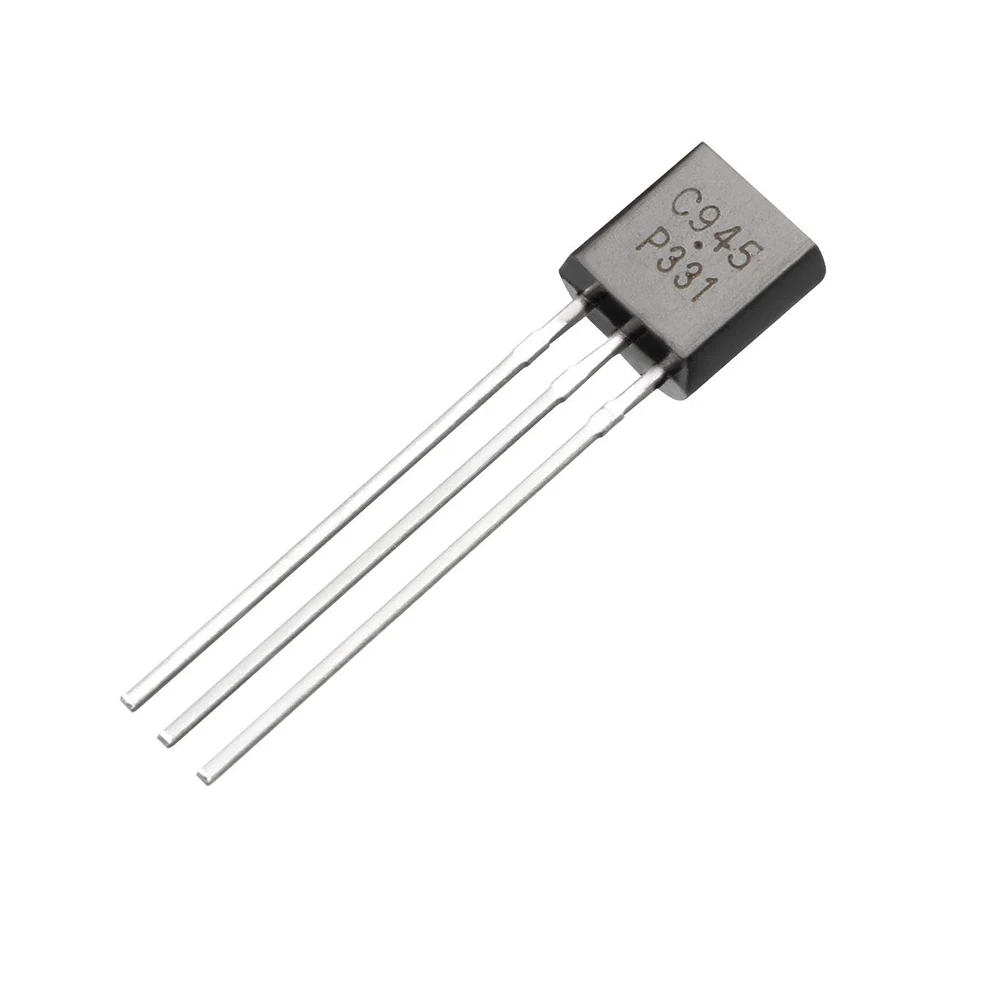

ترانزیستور 2SC945

معرفی ترانزیستور 2SC945:

ترانزیستور 2SC945 یک ترانزیستور NPN است که برای کاربردهای کم توان و ولتاژ کم مناسب است.

این ترانزیستور دارای ولتاژ کلکتور-بیس حداکثر 60 ولت، جریان کلکتور-اِمیتر حداکثر 0.1 آمپر و توان حداکثر 0.25 وات است. پکیج متداول برای این ترانزیستور TO-92 است که شامل سه پایه برای اتصال به سیستم می‌شود.

کاربرد های ترانزیستور 2SC945:

• آمپلیفایرهای کوچک: ترانزیستور 2SC945 به عنوان قسمتی از مدارهای آمپلیفایر استفاده می‌شود که نیاز به تقویت سیگنال صوتی، تقویت سیگنال رادیویی و سایر برنامه‌های کوچک دارند.
• سوئیچینگ کوچک: به علت ولتاژ و جریان کم، ترانزیستور 2SC945 برای سوئیچینگ کوچک در مدارهایی که نیاز به کنترل روشن و خاموش کردن سیگنال‌ها، LEDها و سایر بارها با استفاده از سیگنال کنترلی کوچک دارند، مناسب است.
• تقویت سیگنال: با وجود گین برقی متوسط تا بالا، این ترانزیستور برای تقویت سیگنال در مدارهای کوچک استفاده می‌شود. مثلاً در مدارهای تقویت سیگنال صوتی در اسپیکرها و هدفون‌ها، تقویت سیگنال رادیویی و سایر برنامه‌های مشابه.
• تقویت‌کننده‌های سیگنال کوچک عمومی در رادیوها، تلویزیون‌ها، تجهیزات صوتی و لوازم الکترونیکی مصرفی.
• سوییچینگ پرسرعت بارهای با جریان کم (مانند LEDها، رله‌های سیگنال).
• درایورها و بافرها برای سایر ترانزیستورها یا مدارات منطقی.
• اسیلاتورها و مدارات نوسان‌ساز
• تقویت‌کننده‌های فرکانس بالا (RF) در محدوده VHF.
• یک جایگزین عمومی و ارزان در طراحی‌های کم‌هزینه.

مشخصات فنی ترانزیستور 2SC945:

• نوع ترانزیستور: NPN
• جریان کاری ماکزیمم (IC): 0.1 آمپر
• توان دیسیپیشن ماکزیمم (Pd): 0.25 وات
• گین (Hfe): 60-120
• پکیج: TO-92
• دمای کاری: -55 درجه سانتیگراد تا +150 درجه سانتیگراد

نحوه عملکرد ترانزیستور 2SC945:

• ترانزیستور NPN سه پایه: Collector – Base – Emitter
• با اعمال ولتاژ مثبت به Base نسبت به Emitter، ترانزیستور روشن شده و جریان را از Collector به Emitter عبور می‌دهد
• در مدارهای صوتی، برای تقویت سیگنال استفاده می‌شود
• در کاربردهای سوئیچینگ، برای کنترل جریان در اجزای دیگر (مثلاً رله یا LED) استفاده می‌شود

نحوه نصب و لحیم‌کاری ترانزیستور 2SC945:

•  بسته‌بندی TO-92 با چینش پایه‌ها به صورت C-B-E (از سمت صاف بدنه)
• لحیم‌کاری راحت به دلیل اندازه مناسب پایه‌ها
• در هنگام نصب، پایه‌ها با دیتاشیت بررسی شود تا به درستی در برد قرار گیرند
•  از گرم شدن بیش از حد پایه‌ها با هویه جلوگیری شود تا ساختار داخلی آسیب نبیند

نکات مهم و توصیه‌ها ترانزیستور 2SC945:

• در مدارهایی با بارهای القایی (مثل رله)، از دیود هرزگرد استفاده شود
• از تجاوز از حد ولتاژ و جریان مجاز اجتناب کنید
•  در مدارهای دقیق، خازن بای‌پس نزدیک به ترانزیستور استفاده شود
• از تداخل نویز در مدار جلوگیری شود، مخصوصاً در کاربردهای صوتی

مزایای ترانزیستور 2SC945:

• ابعاد کوچک: این ترانزیستور با پکیج TO-92 به ابعاد کوچک مجهز است، که اجازه می‌دهد در فضاهای محدود و برد مدارهای کوچک استفاده شود.
• عملکرد پایدار: ترانزیستور 2SC945 با عملکرد پایدار و قابل اعتماد شناخته شده است.
• مصرف انرژی پایین: با جریان کاری 0.1 آمپر و توان مصرفی 0.25 وات، این ترانزیستور مصرف انرژی کمی دارد.
• قابلیت تقویت سیگنال: با گین قابل قبول، ترانزیستور 2SC945 مناسب برای تقویت سیگنال در مدارهای کوچک  است.
• قابلیت سوئیچینگ: با ولتاژ کاری 60 ولت و جریان کاری 0.1 آمپر، این ترانزیستور مناسب برای سوئیچینگ کوچک در مدارهای الکترونیکی است.

معایب ترانزیستور 2SC945:

• توان محدود: با توان مصرفی حداکثر 0.25 وات، این ترانزیستور مناسب برای کاربردهای با توان کمتر است و برای کاربردهایی که نیاز به توان بالاتری دارند، نمی‌تواند مناسب باشد.
• جریان کاری محدود: با جریان کاری حداکثر 0.1 آمپر، این ترانزیستور محدودیتی در جریان عبوری دارد. برای کاربردهایی که نیاز به جریان بالاتری دارند، ممکن است نتواند به طور کامل برآورده شود.
• ولتاژ کاری محدود: با ولتاژ کاری حداکثر 60 ولت، ترانزیستور 2SC945 در برخی کاربردها با ولتاژ بالاتر ممکن است نتواند عمل کند.
• نیاز به استفاده صحیح: همانند سایر ترانزیستورها، ترانزیستور 2SC945 نیاز به استفاده صحیح و همراه با محدودیت‌های الکتریکی و حرارتی دارد. عدم رعایت این محدودیت‌ها می‌تواند منجر به خرابی ترانزیستور شود.
