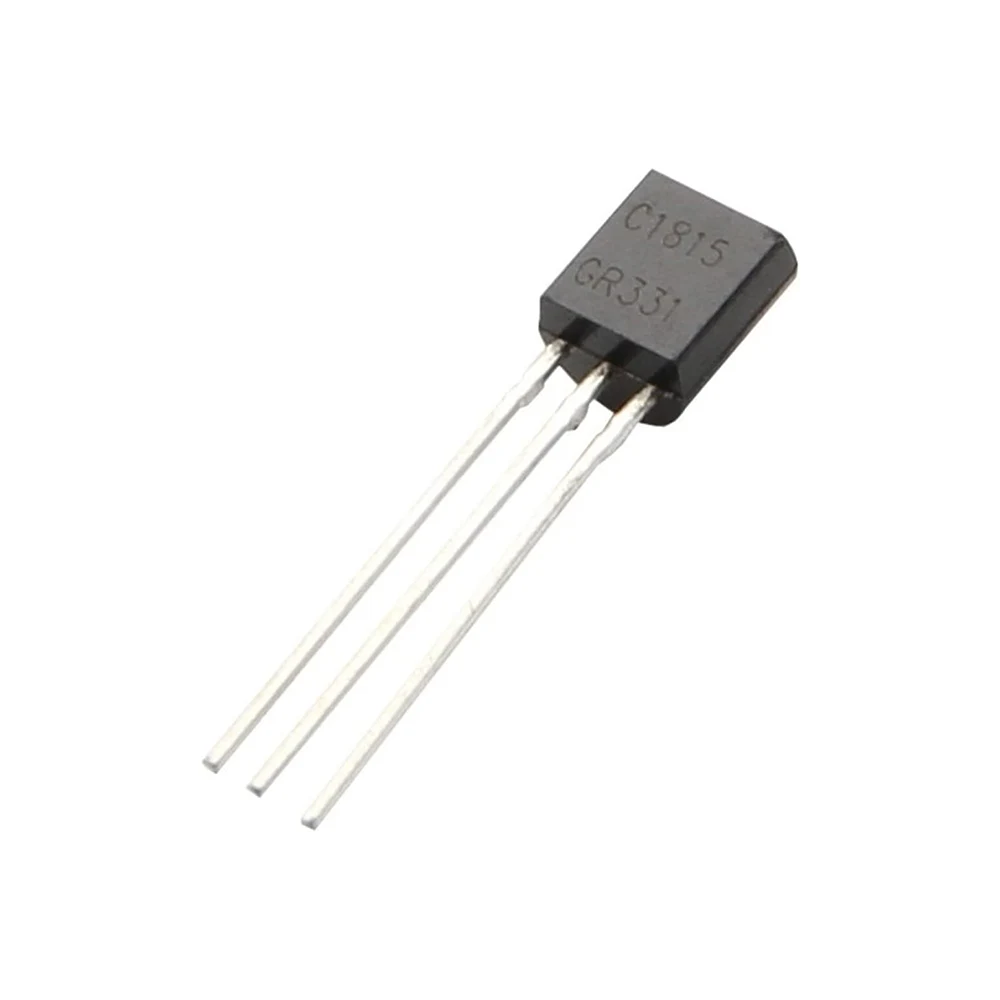

ترانزیستور 2SC1815

معرفی ترانزیستور 2SC1815 :

ترانزیستور 2SC1815 یک ترانزیستور نوع NPN با کاربردهای گسترده است. این ترانزیستور دارای ولتاژ کاری بیس-کلکتور و ولتاژ کاری کلکتور-ایمیتر حدود 50 ولت است.

2SC1815 از نوع سیلیکون و با توان متوسط عملکرد می‌باشد. این ترانزیستور به دلیل توانایی بالا در تقویت سیگنال و پایداری در فرکانس‌های بالا، برای بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد.

کاربرد های ترانزیستور 2SC1815 :

• آمپلیفایرهای صوتی: این ترانزیستور به عنوان یک تقویت کننده سیگنال در مدارهای آمپلیفایر صوتی استفاده می‌شود. این ترانزیستور قادر است سیگنال صوتی را تقویت کند و به تولید صدای بلند در بلندگوها کمک کند.
• مدارهای سوئیچینگ: ترانزیستور 2SC1815 به عنوان یک سوئیچ در مدارهای سوئیچینگ کاربرد دارد. با استفاده از این ترانزیستور می‌توان سیگنال‌ها را به صورت روشن و خاموش کرد و به کنترل جریان در مدارها کمک کرد.
• مدارهای نورپردازی: ترانزیستور 2SC1815 می‌تواند در مدارهای نورپردازی مورد استفاده قرار بگیرد. با استفاده از این ترانزیستور، می‌توان جریان را به لامپ‌های نورپردازی رساند و اثرات نوری زیبا را ایجاد کرد.
• مدارهای تقویت سیگنال: به دلیل قابلیت تقویت سیگنال و پایداری در فرکانس‌های بالا، ترانزیستور 2SC1815 معمولاً در مدارهای تقویت سیگنال استفاده می‌شود. این مدارها می‌توانند در انواع ادوات الکترونیکی و مدارهای کمپیوتری مورد استفاده قرار بگیرند.
• مدارهای ولتاژ پایین: ترانزیستور 2SC1815 در مدارهای ولتاژ پایین به عنوان یک قطعه کلیدی مورد استفاده قرار می‌گیرد.

مشخصات فنی  ترانزیستور 2SC1815 :

• نوع ترانزیستور: NPN
• ولتاژ کلکتور-بیس (Vcb): 60 ولت
• ولتاژ کلکتور-ایمیتر (Vce): 50 ولت
• ولتاژ بیس-ایمیتر (Vbe): 5 ولت
• جریان کلکتور-بیس (Icb): 50 میلی آمپر
• جریان کلکتور-ایمیتر (Ice): 150 میلی آمپر
• توان کلکتور-بیس (Pcb): 300 میلی وات
• توان کلکتور-ایمیتر (Pce): 625 میلی وات

نحوه نصب و لحیم‌کاری ترانزیستور 2SC1815:

پایه‌ها معمولاً به ترتیب: Collector – Base – Emitter از سمت صاف قطعه دیده می‌شوند.
در هنگام لحیم‌کاری، از تماس طولانی‌مدت با هویه خودداری شود.
 برای نصب روی بردبُرد، پایه‌ها را با دقت و بدون فشار زیاد خم کنید.
در صورت استفاده در مدارهای حساس، خازن بای‌پس در کنار Base یا منبع تغذیه فراموش نشود.

نکات مهم و توصیه‌ها ترانزیستور 2SC1815:

 هنگام جایگذاری، حتماً دیتاشیت را بررسی کنید تا پایه‌ها اشتباه وصل نشوند.
حداکثر ولتاژ و جریان مشخص‌شده در دیتاشیت را رعایت کنید.
 اگر در مدار فرکانس بالا استفاده می‌شود، محل قرارگیری قطعه روی برد اهمیت دارد.
 از گرم شدن بیش از حد در هنگام کار یا لحیم‌کاری جلوگیری شود.

مزایای ترانزیستور 2SC1815 :

• تقویت کننده سیگنال: این ترانزیستور یک ترانزیستور تقویت کننده سیگنال است که قادر به تقویت سیگنال‌های الکتریکی با حفظ کیفیت و دقت سیگنال است. این ویژگی برای کاربردهایی مانند آمپلیفایرهای صوتی و سیستم‌های تقویت سیگنال بسیار مفید است.
• ولتاژ کاری بالا: ترانزیستور 2SC1815 می‌تواند در ولتاژ کاری بالا عمل کند، که این ویژگی امکان استفاده از آن در مدارهای قدرت و سیستم‌های با ولتاژ بالا را فراهم می‌کند.
• مقاومت بالا در برابر نویز: این ترانزیستور دارای مقاومت بالا در برابر نویز و اختلالات الکترومغناطیسی است. این ویژگی امکان تقویت سیگنال‌های کوچک و حفظ کیفیت سیگنال در محیط‌های نویزی را فراهم می‌کند.
• پایداری در فرکانس بالا: ترانزیستور 2SC1815 قابلیت کار در فرکانس‌های بالا را دارد، بنابراین می‌تواند در مدارها و سیستم‌هایی که نیاز به پاسخگویی سریع و تقویت سیگنال در فرکانس‌های بالا دارند، استفاده شود.

معایب ترانزیستور 2SC1815 :

• جریان کلکتور محدود: ترانزیستور 2SC1815 دارای جریان کلکتور محدودی است که به معنای نیاز به توان مناسب برای کنترل و تغذیه آن است. این محدودیت ممکن است در برخی کاربردها و مدارها منجر به محدودیت‌هایی در عملکرد و عملیات مناسب شود.
• حساسیت به دما: ترانزیستور 2SC1815 به دما حساس است و عملکرد آن ممکن است با تغییرات دما تحت تأثیر قرار بگیرد. این می‌تواند در برخی موارد نیاز به کنترل دمای مناسب و استفاده از روش‌های خنک‌کاری مناسب را الزامی کند.
• توان محدود: ترانزیستور 2SC1815 برای کاربردهای با توان بالا مناسب نیست و توان محدودی را تحمل می‌کند. بنابراین، در صورت نیاز به توان بیشتر، باید ترانزیستورهای با توان بالاتر استفاده شوند.
