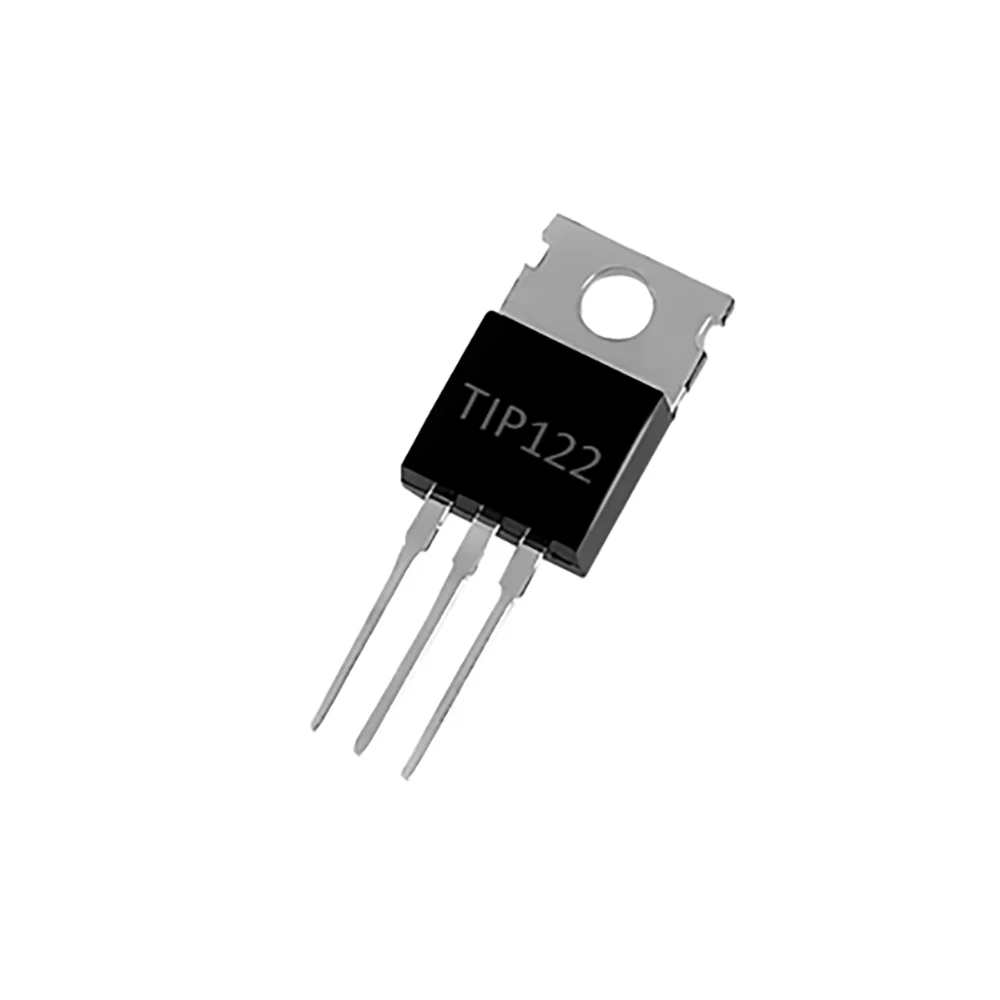

ترانزیستور TIP122 Copy

معرفی ترانزیستور TIP122:

ترانزیستور TIP122 یک ترانزیستور قدرت قدرتمند و قابل اطمینان است که به عنوان یک ترانزیستور NPN با قدرت بالا در بازار قرار دارد.

این ترانزیستور در بستر نیمه‌هادی ساخته شده است و برای کاربردهای قدرتی و الکترونیکی با توان بالا مناسب است.

به خاطر مشخصات فنی قدرتمند آن، می‌تواند با ولتاژ تغذیه تا 100 ولت، جریان تا 5 آمپر و توان تا 65 وات کار کند.

این ترانزیستور به عنوان یک قطعه قدرتی می‌تواند در مدارهایی که نیاز به تقویت کننده قدرت، سوئیچینگ و کنترل قدرت دارند، مورد استفاده قرار گیرد.

ساختار شامل سه لایه است: لایه کلکتور، لایه بیس و لایه استخر. لایه کلکتور به منبع ولتاژ برق متصل می‌شود، لایه بیس جریان کنترل‌کننده را دریافت می‌کند و لایه استخر جریان را به سمت انبوه جریان می‌دهد.

ترانزیستور  از قابلیت سوئیچینگ سریع برخوردار است، که به معنای عملکرد بهتر در سوئیچینگ و کنترل قدرت است. همچنین، این ترانزیستور دارای توان دیسیپیشن بالا بوده و می‌تواند توان زیادی را به صورت حرارت تبدیل کند.

استفاده از ترانزیستور TIP122 نیازمند رعایت درستی اتصال پایه‌ها است.

در ولتاژ بیس-استخر (VBE) مورد نیاز برای کنترل جریان بیس باید توجه داشته باشید و احتمال ایجاد گرمای زیاد در زمان استفاده با توان بالا نیز وجود دارد.

کاربرد ترانزیستور TIP122:

• تقویت کننده قدرت: به عنوان قسمتی از مدار تقویت کننده قدرت استفاده می‌شود. با استفاده از این ترانزیستور، می‌توان از سیگنال‌های ضعیف ورودی تقویت کرده و به بار متصل شده توان بالا ارسال کرد.
• سوئیچینگ قدرت: به دلیل قابلیت سوئیچینگ سریع، در مدارهای سوئیچینگ قدرتی مورد استفاده قرار می‌گیرد. این مدارها معمولاً برای روشن و خاموش کردن بارهای بزرگ استفاده می‌شوند، و ترانزیستور TIP122 می‌تواند جریان بالا را به بار منتقل کند.
• درایور موتور: می‌تواند به عنوان قسمتی از درایورهای موتور استفاده شود. با استفاده از این ترانزیستور، می‌توان جریان مورد نیاز برای راه‌اندازی و کنترل موتورها را تأمین کرد.
• رگولاتورها: در برخی از رگولاتورهای قدرتی، به عنوان قسمتی از مدار استفاده می‌شود. این رگولاتورها برای تنظیم و استحکام دهی ولتاژ خروجی در سیستم‌های قدرتی استفاده می‌شوند.

کاربردهای اصلی ترانزیستور TIP122:

• برند STMicroelectronics-03
• پکیج TO-220AB
• منفی یا مثبت NPN قطب
• اتلاف قدرت 2 وات
• ولتاژ کلکتور-امیتر 100 ولت
• جریان کلکتور 5 آمپر
• نوع نصب روی برد Through Hole
• نوع پیکربندی Single
• حداقل دمای عملیاتی -65 درجه سانتیگراد
• حداکثر دمای عملیاتی 150 درجه سانتیگراد

مزایای ترانزیستور TIP122:

• قدرت بالا: با توان 65W و جریان حداکثر 5A، ترانزیستور TIP122 قدرت بالایی را در اختیار قرار می‌دهد. این قدرت به کاربر اجازه می‌دهد تا بارهای با توان بالا را کنترل و تغذیه کند.
• قابلیت سوئیچینگ: TIP122 دارای سرعت سوئیچینگ بالا است که به کاربر این امکان را می‌دهد تا بارها را به طور سریع روشن و خاموش کند. این ویژگی مفید در کاربردهایی مانند درایور موتور و سوئیچینگ قدرتی است.
• پایداری حرارتی: با توان 65W، ترانزیستور TIP122 می‌تواند با تولید گرما مطابقت کند و دمای خود را تنظیم کند. این ویژگی به این معنی است که ترانزیستور در مدت طولانی استفاده یا در شرایط حرارتی بالا نمی‌سوزد.
• پایداری و قابلیت کنترل: ترانزیستور TIP122 با ولتاژ 100V و جریان 2A، پایداری و قابلیت کنترل مناسبی را در مدارها فراهم می‌کند. این ویژگی به کاربر اجازه می‌دهد تا ولتاژ و جریان را به طور دقیق کنترل کند.
• قابلیت استفاده در مدارهای قدرتی: با توان و جریان بالا، TIP122 مناسب برای استفاده در مدارهای قدرتی است. این شامل درایور موتورها، رگولاتورها، منابع تغذیه و سوئیچینگ قدرتی است.

معایب ترانزیستور TIP122:

• افت ولتاژ پایه-استندبایاس (Base-Emitter Voltage Drop): در حالت روشن (ON)، ترانزیستور TIP122 دارای یک افت ولتاژ مشخص است که ممکن است باعث کاهش ولتاژ خروجی شود و توان مصرفی را افزایش دهد.
• افت ولتاژ جمع‌کننده-بازتابی (Collector-Emitter Saturation Voltage Drop): در حالت روشن (ON) و جریان بالا، ترانزیستور TIP122 دارای یک افت ولتاژ جمع‌کننده-بازتابی مشخص است که ممکن است باعث کاهش ولتاژ خروجی و توان مصرفی شود.
• توان گرمایی: با توان 50W، ترانزیستور TIP122 به طور قابل توجهی گرم می‌شود و نیاز به سیستم خنک‌کننده مناسب دارد تا دمای آن در محدوده قابل قبولی باقی بماند.
• تاخیر در سوئیچینگ: ترانزیستور TIP122 دارای تاخیری در فرآیند سوئیچینگ است که می‌تواند در برخی از کاربردها مانند سوئیچینگ با فرکانس بالا یا سیستم‌های زمان‌بندی دقیق تأثیرگذار باشد.
• اندازه و بسته‌بندی: ترانزیستور TIP122 به دلیل قدرت بالا و مشخصات فنی قابل توجه، بسته‌بندی بزرگتری نسبت به ترانزیستورهای کوچکتر دارد که ممکن است در برخی از بردها و مدارها محدودیت‌های فضایی ایجاد کند.
