ماژول مبدل DC-DC افزاینده 2.5 آمپر XL6009

معرفی محصول:

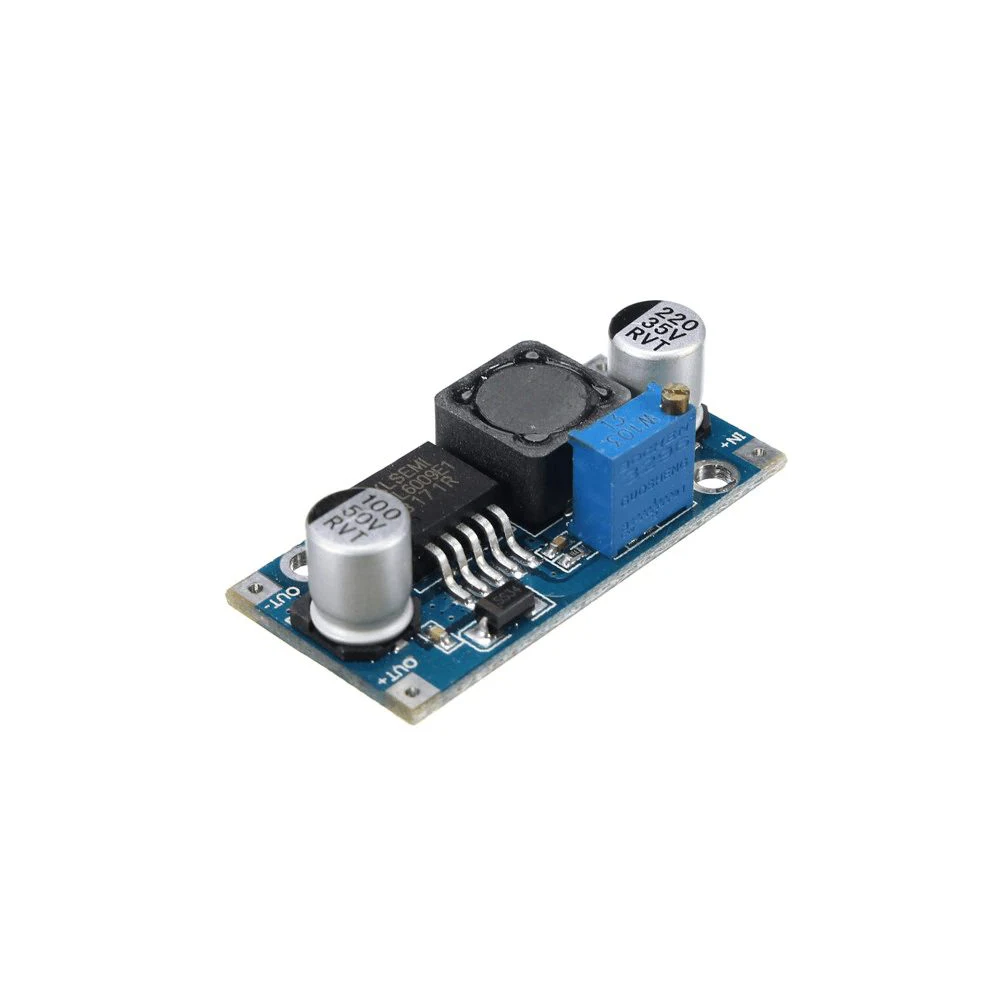

ماژول مبدل DC-DC افزاینده XL6009 یک مبدل نوع Boost غیرایزوله است که بر پایه تراشه XL6009E1 ساخته شده است.

وظیفه‌اش افزایش ولتاژ ورودی به یک سطح بالاتر و قابل تنظیم است.

این ماژول به‌عنوان یک جایگزین به‌صرفه و پرقدرت‌تر نسبت به تراشه‌های قدیمی‌تر مانند LM2577 استفاده می‌شود .

در پروژه‌های برق‌سؤال و کاربردهای صنعتی و DIY محبوب است.

این ماژول با سوییچ‌زنی سریع یک سوئیچ (مثلاً یک ترانزیستور داخلی) و یک سلف، انرژی را از طریق فرآیند ترازوگذاری (Inductor Charging) ذخیره کرده و در فاز بعدی به بار تزریق می‌کند.

این کار باعث افزایش ولتاژ خروجی در مقایسه با ولتاژ ورودی می‌شود.

XL6009E1 با فرکانس سوئیچینگ بالا (حدود 400 کیلوهرتز) کار می‌کند که باعث می‌شود سلف و خازن‌های خارجی کوچک‌تر و ماژول کلی جمع‌وجورتر شود.

این ماژول از یک پتانسیومتر (تریمر) روی برد برای تنظیم ولتاژ خروجی استفاده می‌کند.

با چرخش آن، نسبت Duty Cycle در داخل تراشه تغییر کرده و ولتاژ خروجی بین محدوده‌ای که طراحی شده (معمولاً 3–34 یا 5–32 ورودی و 4–35 یا 5–35 ولت خروجی) قابل تنظیم است.

راندمان تبدیل آن به‌حداکثر حدود 92–94 درصد می‌رسد که آن را به‌عنوان یک انتخاب به‌صرفه برای منابع باتری‌محور مانند پاوربانک‌ها، سیستم‌های باتری‌ای و منابع قابل حمل جذاب می‌کند.

مشخصات فنی محصول:

• نوع ماژول: مبدل افزاینده DC-DC (Boost)، غیرایزوله.
• ترایش/تراشه داخلی: XL6009E1
• ولتاژ ورودی: معمولاً 3 تا 34 ولت DC یا 5 تا 32 ولت DC
• ولتاژ خروجی: قابل تنظیم تا حداکثر 35 ولت DC
• جریان خروجی: حداکثر 2.5 تا 4 آمپر
• جریان ورودی: حداکثر حدود 3 تا 4 آمپر
• توان خروجی: تا حدود 15 وات بدون خنک‌سازی و تا 25 وات با هیت‌سینک مناسب
• فرکانس سوئیچینگ: حدود 400 کیلوهرتز.
• ریپل خروجی: حداکثر حدود 50 میلی‌ولت
• ابعاد: حدود 43–48×21–23×12–14 میلی‌متر
