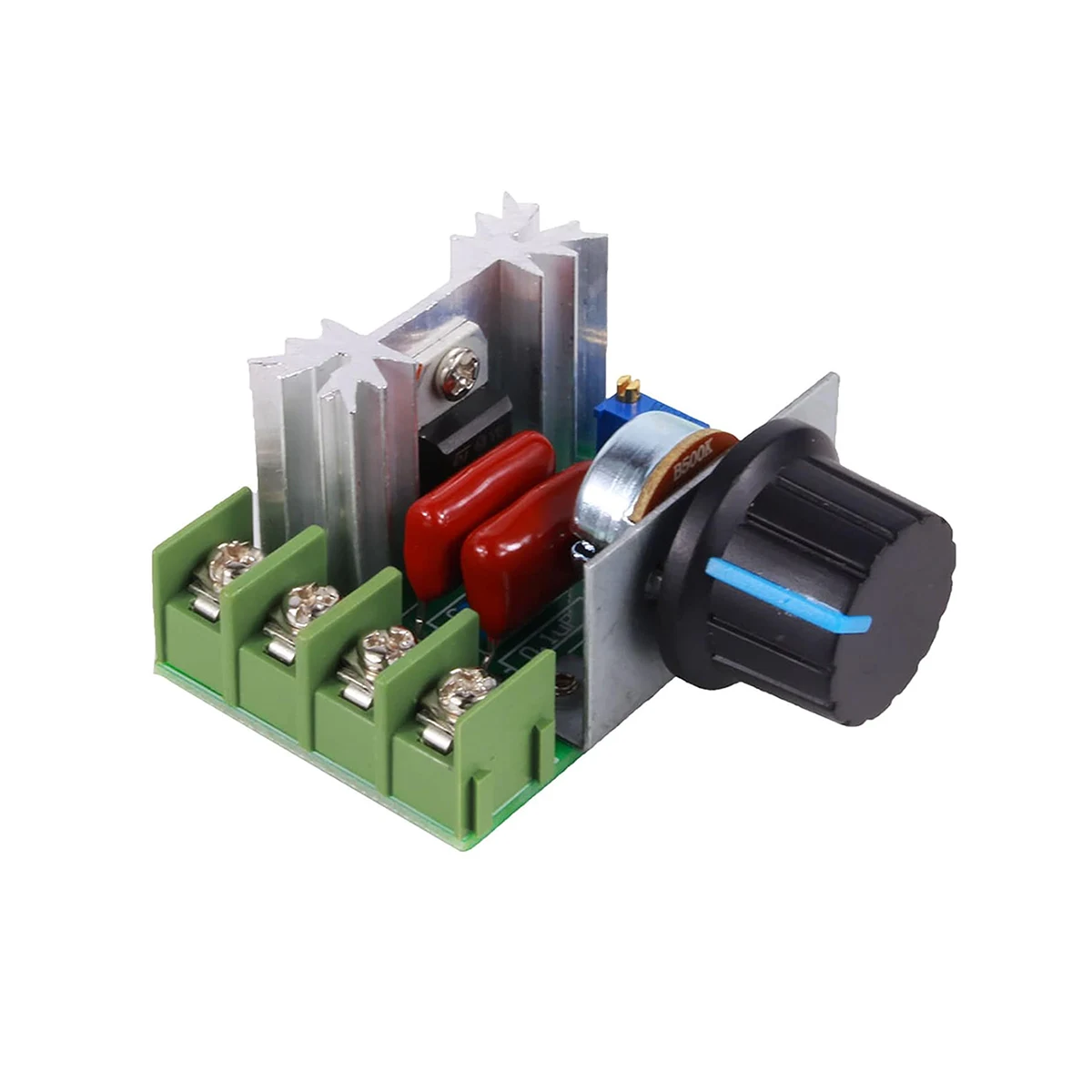

ماژول دیمر AC 2000W 220V Dimmer

معرفی ماژول دیمر AC 2000W 220V — مدل SCR-2000W (BTA16-600B):

با اتصال لامپ، هیتر، موتور یا هر وسیله خانگی 220 ولت به این ماژول و استفاده از ولوم (پتانسیومتر) روی برد، می‌توانید ولتاژ خروجی را از 50 ولت تا 220 ولت AC به‌راحتی تنظیم کنید.

در نتیجه شدت نور، دما، سرعت یا فشار دستگاه تحت کنترل شما قرار می‌گیرد.

یک ماژول تایریستوری (SCR Dimmer) قوی و دقیق با توان حداکثر 2000 وات برای کنترل ولتاژ و توان بارهای AC 220 ولت.

بازه ولتاژ خروجی 50 تا 220 ولت AC، جریان مجاز 8–9 آمپر و چیپ BTA16-600B (تایریستور 16 آمپر، 600 ولت).

مناسب برای تنظیم شدت نور لامپ، کنترل دمای هیتر، سرعت موتور الکتریکی است.

مشخصات فنی:

• پارامتر مقدار
• نام محصول ماژول دیمر 220 ولت 2000 وات
• مدل SCR-2000W
• نوع دیمر تایریستوری (SCR Dimmer)
• ولتاژ ورودی 90تا 220 ولت AC (برق شهر)
• ولتاژ خروجی 50 تا 220 ولت AC (قابل تنظیم)
• حداکثر توان 2000 وات (2 کیلووات)
• چیپ تایریستور BTA16-600B (StMicroelectronics)
• ولتاژ تایریستور تا 600 ولت (BTA16-600B)
• حداکثر جریان تایریستور 25 آمپر
• جریان مجاز پیوسته حدود 8 تا 9 آمپر
• ولتاژ رگولاتور AC 90–220 ولت
• ابعاد برد 48 در 35 در 27 میلی‌متر
• وزن 45 گرم
• ولوم تنظیم پتانسیومتر چرخشی
• تنظیم ولتاژ کمینه با مولتی ترن قابل تنظیم است
• فرکانس کاری 50/60 هرتز (برق شهر)

کاربردها:

• کنترل شدت نور لامپ — دیمر لامپ‌های رشته‌ای
• کنترل دمای هیتر و هویه — برای کوره الکتریکی، هویه صنعتی، دستگاه پرچ
• کنترل دور موتور AC — موتورهای تک‌فاز 220 ولت نه موتور brushless
• آبگرم‌کن الکتریکی — تنظیم دمای آبگرم‌کن با کنترل توان
• پروژه‌های صنعتی و خانگی — کنترل توان بارهای AC 220 ولت تا 2000 وات مثل بخاری برقی

راه‌اندازی (Setup):

• اتصال ورودی : قسمت IN روی ماژول را به فاز و نول برق شهری وصل می کنیم.
• اتصال خروجی: سیم OUT ماژول را به بار (لامپ، هیتر، موتور) وصل کنید.
• قبل از اتصال، برق را قطع کنید، ولتاژ 220 ولت AC خطر برق‌گرفتگی دارد.
