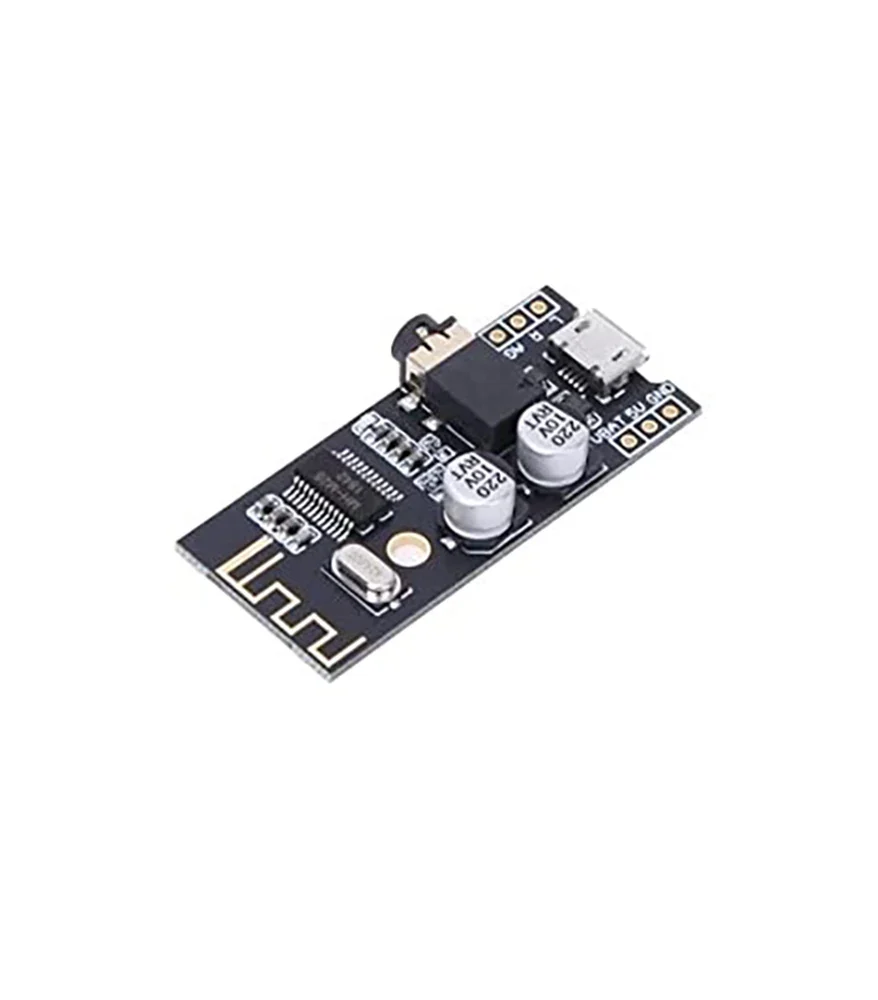

ماژول بلوتوث صوتی MH-M28 دارای جک هدفن سوکت TYPE-C

معرفی محصول:

این ماژول یک راهکار برپایه طراحی بلوتوث کم مصرف میباشد که از اخرین تبادل دیتای بلوتوث ۴.۲ ساپرت میکند.

دارای دوکانال استریو و پخش باکیفیت و انتقال دیتای بیسیم بلوتوث میباشد که بسیار کاربردی میباشد.

دریک فضای باز تا مسافت ۲۰متری ارتباط برقرار کرده و با تجهیزات بلوتوث صوتی فراوانی مرتبط میگردد.

بلوتوث ورژن ۴.۲ از تکنولوژی اتصال اتوماتیک و پخش باکیفیت فرمتهای FLAC MP3 WAV WMA دوکانال استریو ساپرت میکند.

منبع تغذیه موردنیاز ماژول ۳.۷ تا ۵ ولت میباشد که میتوانید ازطریق کابل میکرو یو اس بی اندرویدی یا اتصال اداپتر ۵ولت به ترمینال تغذیه و همچنین اتصال باتری لیتیمی ۳.۷ولت به ماژول تامین نمایید.

اینترفیس ۵ولت از ولتاژ باتری ۳.۷ولت مجزا میباشد و ۵ولت به 5V GND وصل میشود درحالیکه باتری ۳.۷ولتی به VBAT GND وصل میگردد.

خروجی صدا میتواند بصورت اتصال مستقیم هدفن به جک ۳.۵میلیمتری خروجی و یا سیم کشی ورودی امپلی فایر صوتی به خروجی ترمینال روی برد وصل نمایید که با  L/R/GND روی برد مشخص شده است.

راهنمای استفاده:

پس از روشن شدن ماژول درون گوشی موبایل به دنبال نام MH-M18/MH-M28/MH-M38 بگردید.

پس از اتصال به ان میتوانید فایل موزیک را پخش نمایید که نمایشگر ابی روی ماژول شروع به چشمک زدن میکند.

وقتی بلوتوث وصل نیست نشانگر ال ای دی تند تند چشمک میزند و وقتی وصل است نشانگر هم همیشه روشن میباشد.

مشخصات فنی ماژول بلوتوث صوتی MH-M28 دارای جک هدفن:

• اتصال تا مسافت 20 متری
• مصرف بسیار پایین
• ولتاژ کاری 3.7 تا 5 ولت DC
• دارای جک هدفن برای خروجی ماژول
• دارای آی سی شارژ باتری لیتیومی
• ابعاد 45 در 20 در 6.8 میلی متر
• قطر سوراخ 2.54 میلی متری
• پخش فرمت های WAV/WMA/FLAC/APE/MP3
• خروجی استریو
• حساسیت منفی 87 دسی بل
• جریان مصرفی در حالت اماده باش 3 میکرو آمپر(بسیار ناچیز)
• پشتیبانی از پروتکل های7,A2DPV1.2,AVRCP1.5,AVCTPV1.2,AVDTPV1.2
