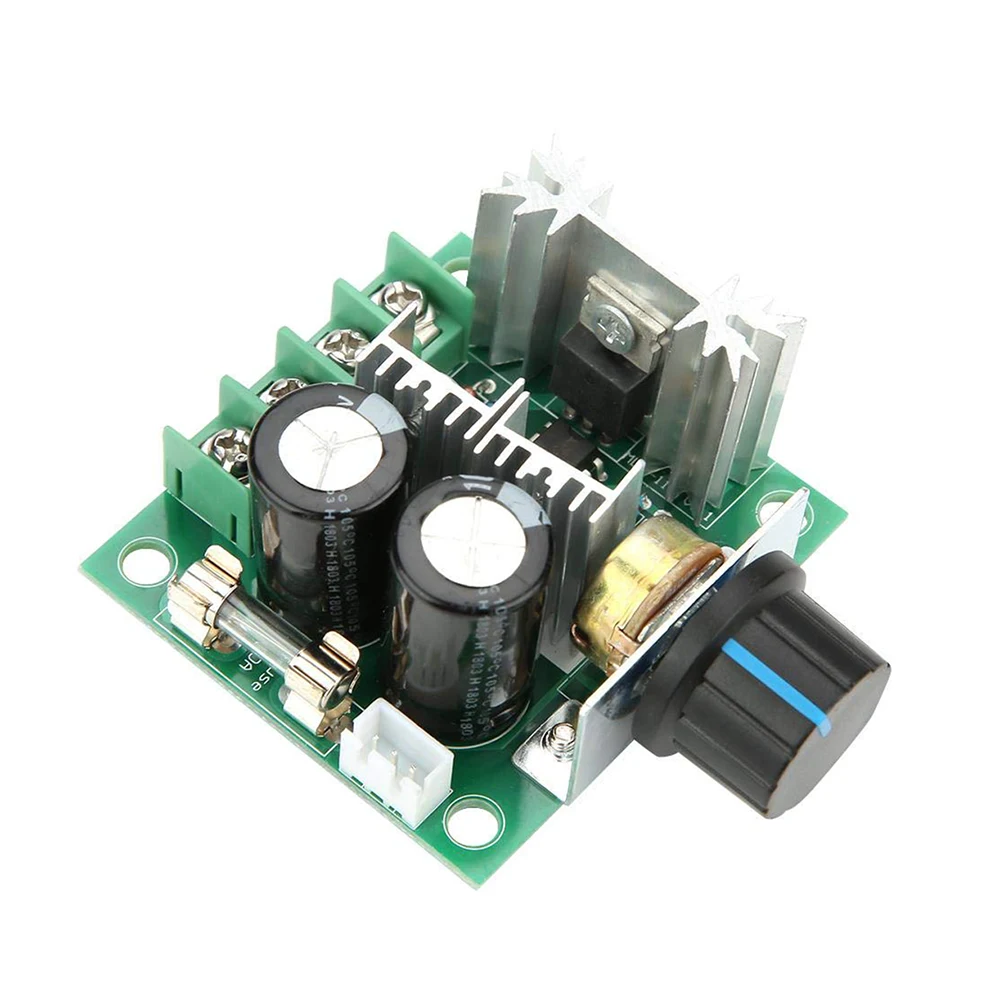

ماژول کنترلر دور موتور 10 آمپر PWM DC 10A

معرفی ماژول کنترلر دور موتور 10 آمپر PWM DC 10A، کنترل سرعت موتور 12 تا 40 ولت:

ماژول کنترلر دور موتور 10 آمپر PWM DC 10A یک راه‌حل حرفه‌ای و اقتصادی برای کنترل سرعت انواع موتورهای DC است که با استفاده از روش PWM، دور موتور را به‌صورت نرم، دقیق و بدون ایجاد اتلاف حرارتی زیاد تنظیم می‌کند.

این ماژول برای پروژه‌های رباتیک، اتوماسیون سبک، فن‌ها، پمپ‌ها و بسیاری از کاربردهای صنعتی و DIY انتخابی بسیار کاربردی است.

اگر به دنبال یک کنترلر دور موتور DC هستید که هم نصب ساده‌ای داشته باشد و هم بتواند جریان نسبتاً بالایی را تحمل کند، این ماژول دقیقاً برای همین نیاز ساخته شده است.

ماژول کنترلر دور موتور 10 آمپر PWM DC 10A با دریافت ولتاژ ورودی 12 تا 40 ولت DC، امکان کنترل سرعت موتور را تا حداکثر جریان 10 آمپر فراهم می‌کند و در نتیجه برای طیف گسترده‌ای از موتورهای DC ، فن‌های DC و برخی پمپ‌های سازگار بسیار مناسب است.

در این ماژول، به‌جای کاهش ولتاژ به روش‌های سنتی و پراتلاف، از مدولاسیون پهنای پالس استفاده می‌شود تا توان مؤثر ورودی به موتور تنظیم شود و بازده سیستم در سطح بالاتری باقی بماند.

این ویژگی باعث می‌شود موتور در سرعت‌های پایین هم عملکرد قابل قبولی داشته باشد و گرمای اضافی کمتری تولید شود.

به همین دلیل، این برد برای کسانی که می‌خواهند سرعت یک موتور DC را از حالت آرام تا حداکثر توان به‌صورت تدریجی کنترل کنند، گزینه‌ای بسیار مناسب است.

وجود ولوم تنظیم روی برد نیز کار با آن را ساده‌تر کرده و کاربر می‌تواند تنها با چرخاندن یک پیچ، سرعت موتور را متناسب با نیاز خود تغییر دهد.

در بسیاری از پروژه‌ها، همین سادگی در کنار توان 10 آمپر، این ماژول را به یکی از محبوب‌ترین کنترلرهای دور موتور DC تبدیل کرده است.

مشخصات فنی:

• نوع کنترل: PWM
• ولتاژ ورودی: 12 تا 40 ولت DC
• حداکثر جریان: 10 آمپر
• جریان کار مداوم: توصیه شده 8 آمپر
• حداکثر توان خروجی: 400 وات
• روش تنظیم: ولوم روی برد
• نوع بار: مناسب موتور DC برس‌دار، فن DC، پمپ DC سازگار
• کاربرد: کنترل سرعت و توان موتور
• فرکانس کاری: 13 کیلوهرتز
• حفاظت: فیوز محافظ روی برد
• ابعاد: 60*55*28 میلی متر

کاربردها:

• کنترل دور موتورهای DC در پروژه‌های رباتیک و آموزشی.
• تنظیم سرعت فن‌ها و پمپ‌های DC سازگار با PWM.
• استفاده در سیستم‌های اتوماسیون سبک و تجهیزات کارگاهی.
• تنظیم روشنایی لامپ ها و ریسه های LED سازگار با ولتاژ کاری ماژول.
• پروژه‌های DIY، نمونه‌سازی و ساخت دستگاه‌های کوچک صنعتی.

راه‌اندازی:

راه‌اندازی این ماژول بسیار ساده است و معمولاً تنها به سه مرحله اصلی نیاز دارد.

ابتدا ورودی (Power +,-) تغذیه DC را به ترمینال‌های مربوطه وصل می‌کنید، سپس خروجی (Motor+,-) را به موتور متصل می‌نمایید و در نهایت با چرخاندن ولوم، سرعت موتور را تنظیم می‌کنید.

برای عملکرد مطمئن، بهتر است منبع تغذیه‌ای انتخاب شود که توان کافی برای جریان 10 آمپر داشته باشد و سیم‌کشی نیز متناسب با جریان مصرفی انجام شود.

در بارهای نزدیک به حداکثر توان، تهویه مناسب و نصب اصولی اهمیت زیادی دارد.

نکات مهم در استفاده:

• این ماژول برای موتورهای DC برس‌دار مناسب‌تر است و برای موتورهای براشلس باید از درایور مناسب همان نوع موتور استفاده شود.
• اگر بار شما نزدیک به 10 آمپر است، از منبع تغذیه قوی و مناسب یا سیم ضخیم که توانایی انتقال جریان بالا را داشته باشد، استفاده کنید.
• برای جلوگیری از داغی، در کاربردهای طولانی‌مدت تهویه مناسب در نظر بگیرید.
• از اتصال بارهای نامتناسب با مشخصات برد خودداری کنید تا عمر قطعه کاهش پیدا نکند.
• پهر بار DC سازگاری که با PWM قابل کنترل باشد، می‌تواند با این ماژول کار کند. مثلا تنظیم روشنایی لامپ ها و ریسه های LED سازگار با ولتاژ کاری ماژول.
