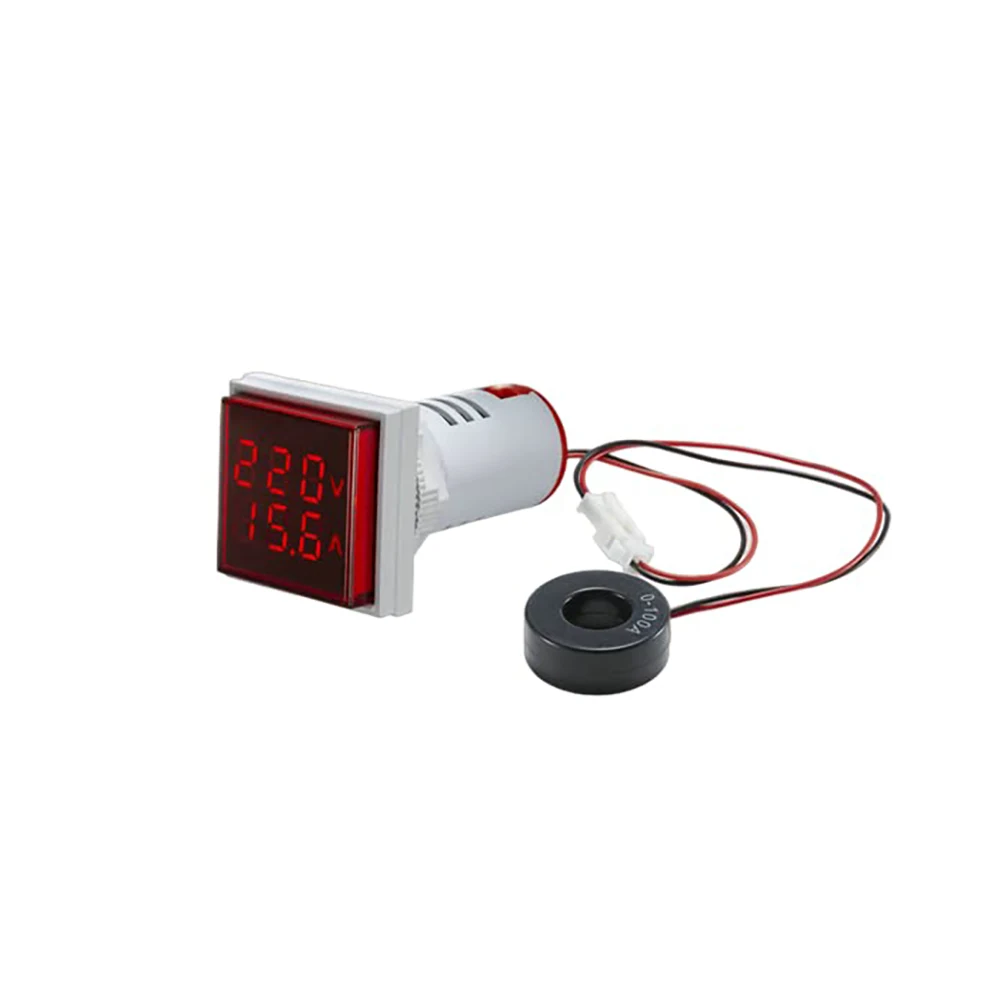

ولت متر/آمپرمتر AC چراغ سیگنالی قرمز 22mm

معرفی محصول:

لامپ سیگنال یک لامپ نمایشگر جهت نمایش روشن و خاموش بودن موتورهای سه فاز و نشان دادن وجود یا عدم وجود فاز در تابلوهای برق استفاده می شود.

این مدل از لامپ سیگنال علاوه بر دارا بودن LED دارای ولت متر و آمپرمتر داخلی نیز می باشد.

ولت متر/آمپرمتر چراغ سیگنالی  قابلیت اندازه گیری ولتاژ از 50 تا 500 ولت، جریان AC از 0 تا 100 آمپر را دارا میباشد.

ترانس جریان مربوطه همراه محصول ارائه می گردد.

مشخصات:

• محدوده اندازه گیری ولتاژ ۵۰ الی ۵۰۰ ولت AC
• محدوده اندازه گیری آمپر ۰ الی ۱۰۰ آمپر AC
• رنگ قرمز

کاربردها:

• تابلوبرق های صنعتی تک فاز و سه فاز
• تابلو برق های ساختمانی
• ماشین آلات صنعتی تک فاز و سه فاز
• تجهیزات الکتریکی سیار مانند موتوربرق
• جعبه فیوز داخلی واحدهای ساختمانی

نصب در شبکه تک فاز:

برای روشن کردن ولت آمپر متر چراغ سیگنالی کافیست فاز و نول را به پایه های X1 و X2 بدهید .

در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد .

ولی از آنجاییکه هنوز ترانس جریان  (CT)وارد مدار نشده ، جریان صفر آمپر می باشد .

برای اندازه گیری و نشان دادن جریان ، کافیست ترانس جریانرا به بدنه چراغ سیگنال از طریق سوکت وصل کنید .

سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .

نصب در شبکه ۳ فاز:

در شبکه ۳ فاز ، ۳ عدد ولت آمپر متر چراغ سیگنالی بر روی تابلو باید نصب شود .

جهت روشن کردن این چراغ سیگنال های ETC، دو مسیر پیش روی شماست .

مسیر اول اینکه فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق  بین فاز و نول را به شما نشان می دهد .

مسیر دوم به این شکل است که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید .

بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید .

پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند .

ولی هنوز ترانس جریان  (CT) وارد مدار نشده است . پس طبیعتا جریان صفر آمپر می باشد .

کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید .

سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
