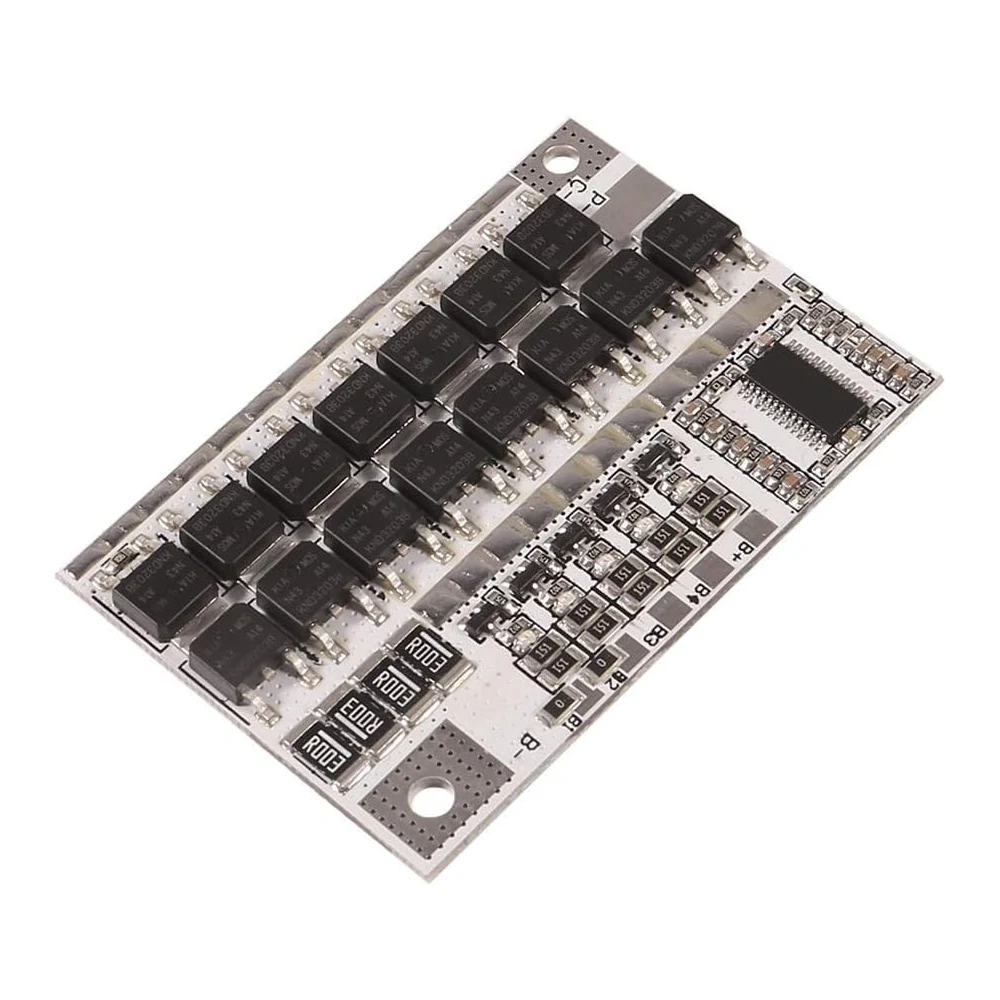

ماژول شارژر باتری لیتیوم 3S/4S/5S به همراه محافظ 100A

ماژول شارژر باتری لیتیوم چیست و چه کاربردی دارد؟

ماژول شارژر باتری لیتیوم یک برد محافظ و شارژر هوشمند است که برای مدیریت ایمن فرآیند شارژ و دشارژ باتری‌های لیتیومی طراحی شده است. این محصول به صورت هم‌زمان از باتری‌های 3 سل (3S)، 4 سل (4S) و 5 سل (5S) پشتیبانی می‌کند و به همین دلیل گزینه‌ای بسیار انعطاف‌پذیر برای پروژه‌های مختلف الکترونیکی به شمار می‌رود. جریان محافظت ۱۰۰ آمپر این ماژول، آن را برای کاربردهایی با توان بالا مانند دوچرخه و اسکوتر برقی، پاوربانک‌های قدرتمند، سیستم‌های ذخیره انرژی خورشیدی و ابزارآلات برقی مناسب می‌سازد.

چرا استفاده از ماژول شارژر باتری لیتیوم اهمیت دارد؟

باتری‌های لیتیومی در صورت شارژ یا دشارژ بیش از حد، دچار آسیب دائمی شده و حتی می‌توانند خطرآفرین باشند. ماژول شارژر باتری لیتیوم با پایش دقیق ولتاژ هر سل، از بروز این مشکلات جلوگیری می‌کند. این برد به طور خودکار در لحظه رسیدن ولتاژ به آستانه‌های ایمن، مدار شارژ یا دشارژ را قطع می‌کند تا از عمر باتری محافظت شود.

ویژگی‌های کلیدی:

• پشتیبانی هم‌زمان از پیکربندی‌های 4S، 5S و 3S با قابلیت انتخاب آسان
• جریان محافظت شارژ و دشارژ تا ۱۰۰ آمپر برای کاربردهای پرمصرف
• محافظت در برابر اتصال کوتاه با تاخیر واکنش سریع (بین ۱۰۰ تا ۶۰۰ میکروثانیه)
• محافظت دما برای جلوگیری از گرمای بیش از حد باتری در حین شارژ
• تعادل جریان بین سل‌ها (Balance) برای افزایش طول عمر و راندمان باتری
• طراحی فشرده و کارایی بالا با دقت ولتاژی مناسب برای مصارف حرفه‌ای
• جلوگیری از دشارژ بیش‌ازحد
• افزایش ایمنی و عمر باتری
• مناسب وسایل پرمصرف

نحوه عملکرد و مشخصات فنی

این ماژول با ولتاژ شارژ ۱۸ ولت (معادل ۳.۶ ولت در هر سل برای پیکربندی ۵ سلی) کار می‌کند و ولتاژ محافظت از شارژ تک سل آن ۴.۲ ولت است. ولتاژ بازگشت از حالت محافظت شارژ بین ۳.۶۱ تا ۳.۶۹ ولت تنظیم شده تا فرآیند شارژ به‌صورت روان و بدون نوسان ادامه پیدا کند. در سمت دشارژ نیز، ولتاژ محافظت تک سل بین ۲.۲۷ تا ۲.۴۳ ولت است که از افت بیش از حد ولتاژ باتری جلوگیری می‌کند.

کاربردهای پیشنهادی

ساخت پک باتری برای دوچرخه و اسکوتر برقی
پاوربانک‌های خانگی و صنعتی با ظرفیت بالا
سیستم‌های بک‌آپ برق خورشیدی
پروژه‌های DIY الکترونیک و رباتیک
تجهیزات قابل حمل با نیاز به جریان بالا

مشخصات کلیدی:

• ولتاژ محافظت از شارژ باتری تک سل: 4.2 V
• ولتاژ بازگشت محافظت از شارژ: 3.61-3.69 V
• تاخیر محافظت از شارژ: 1.5-2.5S
• ولتاژ محافظت از دشارژ باتری تک سل: 2.27-2.43 V
• ولتاژ بازگشت محافظت از دشارژ: 2.45-2.65 V
• جریان محافظت از شارژ: 100A
• جریان محافظت از دشارژ: 100A
• تاخیر محافظت از دشارژ: 0.5-1.5S
• محافظت دما: بله
• محافظت قطع: بله
• محافظت اتصال کوتاه: بله
• تاخیر اتصال کوتاه: 100-600 μS
• جریان شارژ: 60A
• تعادل جریان: بله
• تعادل آمپر (جریان): 50MA
• دقت تعادل ولتاژ: 3.355-3.455
• ولتاژ شارژ: 3.6V × 5 = 18V

کاربردهای این محصول :

بدون BMS :

• سل‌ ها ناهماهنگ می‌شوند : خراب می‌شوند .
• باتری داغ می‌کند : خطر آتش گرفتن دارد .
• سل ممکن است بیش‌ ازحدخالی یا پر شود : عمر باتری نصف می‌شود .

با BMS :

• پک ایمن‌تر، پایدارتر و بادوام‌تر می‌شود .
• می‌توانید جریان زیاد را بدون نگرانی استفاده کنید .

چرا این ماژول را انتخاب کنیم؟

نسبت به مدل‌های مشابه، ماژول شارژر باتری لیتیوم به دلیل پشتیبانی چندگانه از پیکربندی‌های مختلف سلی، محافظت جامع (دما، اتصال کوتاه، جریان بیش از حد) و دقت بالا در تعادل ولتاژ، انتخابی مقرون‌به‌صرفه و قابل اعتماد برای علاقه‌مندان به الکترونیک و تولیدکنندگان کوچک محسوب می‌شود.
سوالات متداول
آیا این ماژول برای باتری‌های 18650 مناسب است؟
بله، این ماژول با اکثر باتری‌های لیتیوم-یون استاندارد از جمله سل‌های ۱۸۶۵۰ سازگار است.
آیا امکان استفاده هم‌زمان به عنوان شارژر و محافظ وجود دارد؟
بله، این برد هر دو وظیفه شارژ کنترل‌شده و محافظت از باتری را به‌طور هم‌زمان انجام می‌دهد
