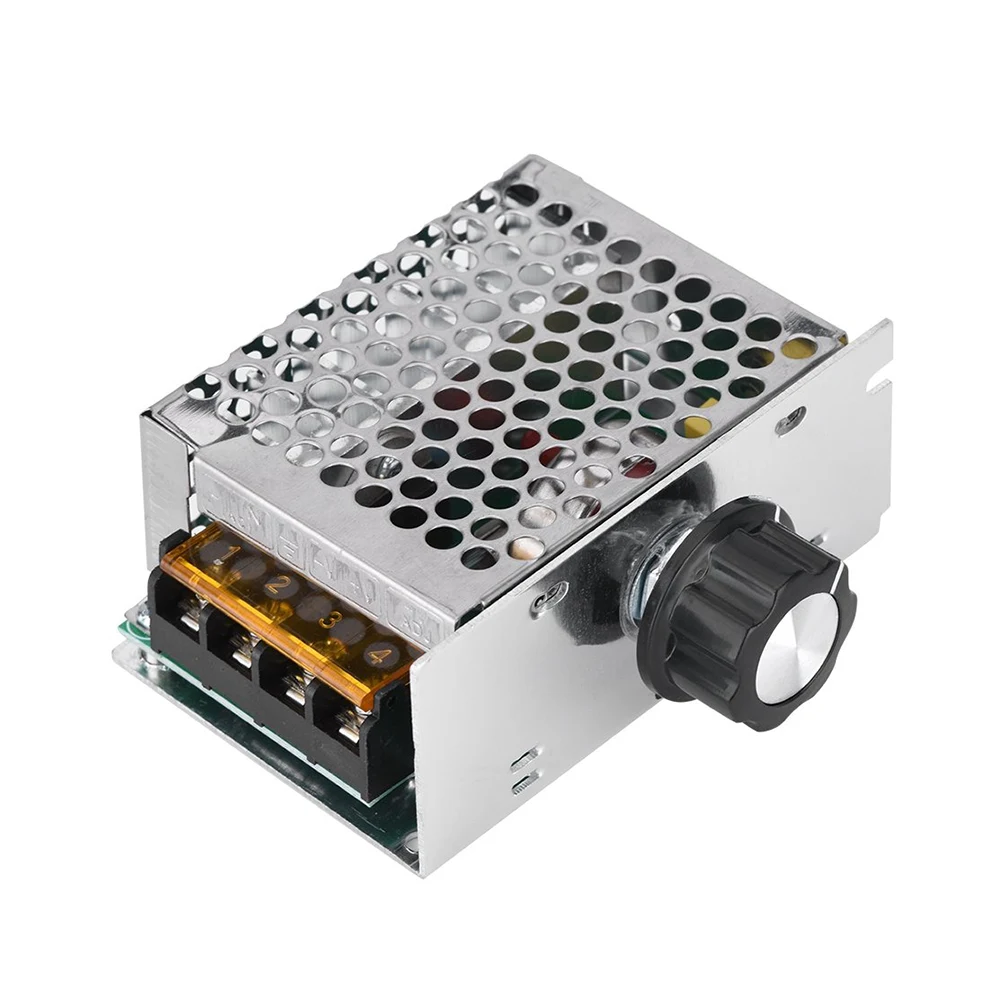

ماژول دیمرDimmer AC 4000W 220V با قاب فلزی

معرفی ماژول دیمرDimmer AC 4000W 220V با قاب فلزی:

ماژول دیمرDimmer AC 4000W 220V با قاب فلزی یک کنترل‌کننده ولتاژ AC قدرتمند (Voltage Regulator) با empowerment SCR (شبکه کنترل‌شونده سیلیکونی) است که توانایی مدیریت بارهای تا 4000 وات (4 کیلووات) را دارد.

این دیمر با ولتاژ ورودی 220 ولت AC کار می‌کند و خروجی آن را از 10 ولت تا 220 ولت AC قابل تنظیم است.

ماژول داخل یک باکس/قاب فلزی خنک‌کننده قرار گرفته که هم استحکام آن را افزایش می‌دهد و هم به dissipate حرارت کمک می‌کند.

دارای ولوم چرخشی برای کنترل آسان، تریاک 40 آمپری BTA41-68B/BTA41600B، فیلتر RC ضد نویز و بازدهی انرژی 90% است که برای کنترل نور لامپ‌ها، سرعت موتورهای AC، دمای هیتر و المنت‌ها ایده‌آل است.

توضیحات فنی کامل:

ماژول دیمر 4000 وات 220 ولت AC با جعبه فلزی یک دیمر صنعتی پر قدرت با قاب تمام فلزی است که برای کنترل ولتاژ AC از 10 تا 220 ولت استفاده می‌شود.

این دیمر یک کنترل‌کننده ولتاژ AC است که با استفاده از تکنولوژی SCR (شبکه کنترل‌شونده سیلیکونی) ولتاژ ورودی را تنظیم می‌کند.

این دیمر توانایی مدیریت بارهای تا 4000 وات (4 کیلووات) را دارد اما برای استفاده طولانی‌مدت بهتر است توان را کاهش دهید (پیشنهاد: 3000 وات برای استفاده مداوم).

دیمر برای مصرف‌کننده‌هایی با بار مقاومتی مانند المنت، لامپ رشته‌ای/فیلامانی، برخی موتورهای AC مناسب است.

داخل این دیمر یک باکس فلزی قرار دارد که هم استحکام آن را افزایش می‌دهد و هم به dissipate حرارت کمک می‌کند (هیت‌سینک خنک‌کننده).

برای جریان‌های زیر 10 آمپر نیازی به خنک‌کننده اضافی نیست، اما برای جریان‌های بالای 10 آمپر نیاز به اضافه کردن فن خنک‌کننده است.

ماژول دارای چیپ قدرتمند BTA41-68B (یا BTA41600B) از شرکت STMicroelectronics است، برد PCB FR-4 با کیفیت بالا، ولوم چرخشی جهت کنترل آسان و سرولوم مخصوص برای تنظیم دقیق دارد.

همچنین دارای فیلتر RC ضد نویز برای حذف نویزهای الکتریکی و بازدهی انرژی 80-90% است.

ورودی و خروجی سیم برق از طریق ترمینال پیچی متصل می‌شود که اتصال را ساده و ایمن می‌کند.

دیمر باید به صورت سری در مدار قرار گیرد (مانند کلید) و برای تنظیم ولتاژ، نور، سرعت موتور و دما استفاده می‌شود.

مشخصات فنی ماژول دیمر AC 4000W 220V با قاب فلزی :

• مدل ماژول: SCR-4000W / 4000W AC dimmer
• نام محصول: ماژول دیمر 4000 وات 220 ولت AC با جعبه فلزی
• تکنولوژی: SCR (Silicon Controlled Rectifier)
• ولتاژ کاری: 220 ولت AC (ورودی)
• ولتاژ ورودی: 110 ولت AC ~ 220 ولت AC (برخی نسخه‌ها)
• ولتاژ خروجی: 10 ولت تا 220 ولت AC قابل تنظیم
• توان حداکثر: 4000 وات (4 کیلووات) – بار مقاومتی
• توان استفاده طولانی‌مدت: کاهش توان (پیشنهاد: 3000 وات)
• بازدهی انرژی: 80 تا 90 درصد (بیش از 90 درصد)
• فرکانس کاری: 50 تا 60 هرتز
• تریاک (SCR): BTA41-68B یا BTA41600B (40 آمپر) از STMicroelectronics
• برد PCB: FR-4 با کیفیت بالا
• کنترل: ولوم چرخشی + سرولوم مخصوص برای تنظیم دقیق
• فیلتر: فیلتر RC ضد نویز
• جعبه/قاب: دارد (باکس فلزی خنک‌کننده)
• جنس قاب: فلزی تمام فلزی
• ابعاد: 85 × 55 × 38 میلی‌متر (یا 35 × 58 × 85 میلی‌متر)
• ژرفا-ارتفاع: 3.8 سانتی‌متر
• پهنا-ضخامت: 6 سانتی‌متر
• بلندی: 8.5 سانتی‌متر
• حفره داخلی دکمه: 6 میلی‌متر
• ترمینال: ترمینال پیچی برای ورودی و خروجی سیم برق
• جریان بدون فن: زیر 10 آمپر – بدون نیاز به فن
• جریان با فن: بالای 10 آمپر – نیاز به فن خنک‌کننده
• نوع بار: بار مقاومتی (المنت، لامپ رشته‌ای، موتورهای AC یونیورسال)

کاربردها:

• کنترل نور لامپ‌ها: تنظیم روشنایی لامپ‌های رشته‌ای، فیلامانی و دیمربل
• کنترل سرعت موتور AC: تنظیم دور موتورهای یونیورسال، چرخ خیاطی، دریل و موتورهای کلکتور زغالی
• کنترل دمای هیتر و هویه: تنظیم درجه حرارت هیتر، هویه و المنت‌های حرارتی
• کنترل المنت کوره: تنظیم حرارت المنت کوره‌های القایی و آب‌گرمکن برقی
• صنعتی: استفاده در صنایع برای کنترل فرآیندهای حرارتی و موتوری
• خانگی: کنترل نور، سرعت فن و دمای دستگاه‌های خانگی
• بارهای دیمربل: بارهای دارای قابلیت Dimmable

راه‌اندازی (Setup):

اتصال سری در مدار:

دیمر مانند کلید باید به صورت سری در مدار قرار گیرد

ورودی برق (220 ولت AC) را به ترمینال ورودی وصل کنید

اتصال خروجی به بار:

مصرف‌کننده (لامپ، موتور، المنت) را به ترمینال خروجی وصل کنید

دقت کنید بار مقاومتی باشد (المنت، لامپ رشته‌ای، موتور AC یونیورسال)

تنظیم ولتاژ:

با استفاده از ولوم چرخشی ولتاژ خروجی را از 10 تا 220 ولت تنظیم کنید

برای تنظیم دقیق‌تر از سرولوم استفاده کنید

خنک‌کاری:

اگر جریان زیر 10 آمپر است، بدون فن کار می‌کند

اگر جریان بالای 10 آمپر است، فن خنک‌کننده اضافه کنید

نکات مهم در استفاده:

بار مقاومتی: این دیمر فقط برای بارهای مقاومتی (المنت، لامپ رشته‌ای، موتورهای AC یونیورسال) مناسب است

توان استفاده طولانی‌مدت: برای استفاده مداوم توان را کاهش دهید (پیشنهاد: 3000 وات به جای 4000 وات)

خنک‌کاری: برای جریان‌های بالای 10 آمپر حتماً فن خنک‌کننده اضافه کنید

اتصال سری: دیمر باید به صورت سری در مدار قرار گیرد (مانند کلید)

ولتاژ ورودی: ولتاژ ورودی استاندارد 220 ولت AC است؛ برخی نسخه‌ها 110-220 ولت پشتیبانی می‌کنند

فیلتر نویز: فیلتر RC ضد نویز نویزهای الکتریکی را حذف می‌کند

بازدهی: بازدهی انرژی 80-90 درصد است که اتلاف توان را کم می‌کند

قاب فلزی: قاب فلزی هم استحکام و هم dissipate حرارت را فراهم می‌کند
