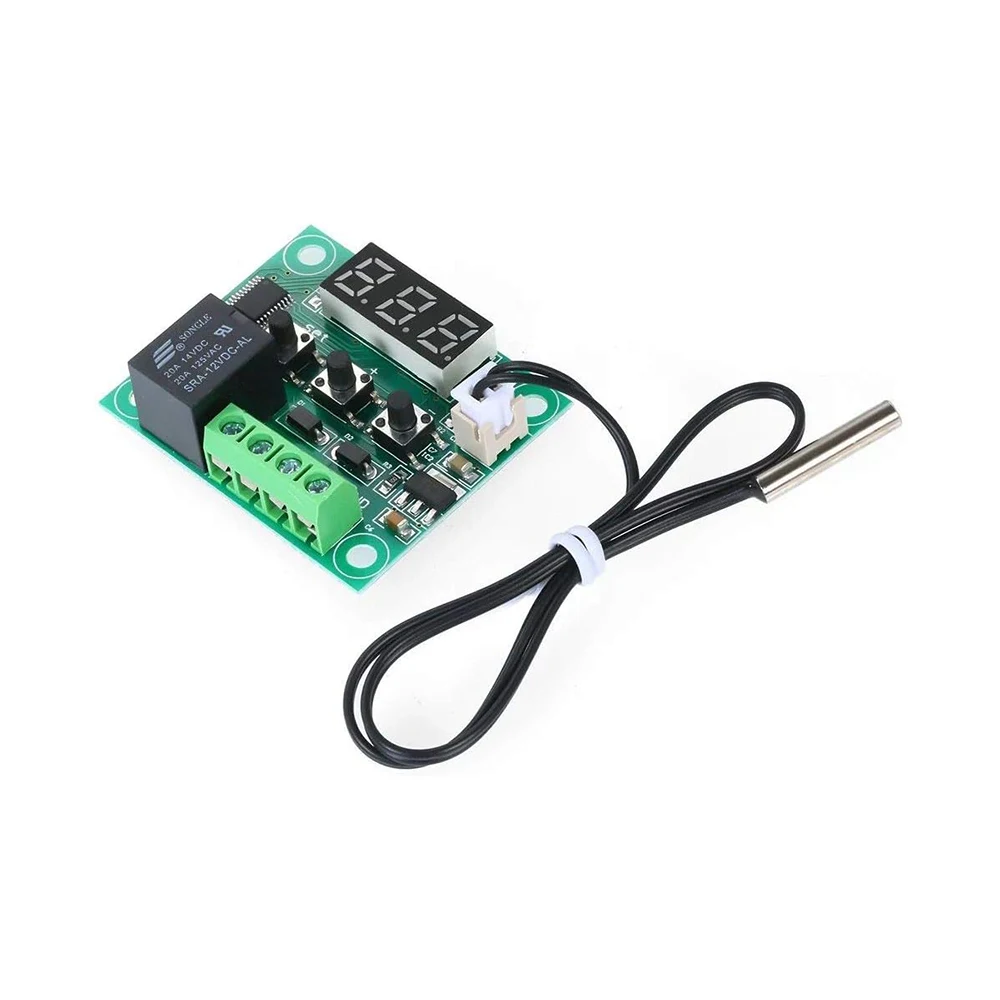

ماژول ترموستات دیجیتال XH-W1209 دارای نمایشگر و کلیدهای کنترلی

معرفی ماژول ترموستات دیجیتال XH-W1209 دارای نمایشگر و کلیدهای کنترلی:

ماژول XH-W1209 یک ترموستات دیجیتال جمع‌وجور و کاربردی برای کنترل دمای محیط و مایعات است.

این ماژول یک نمایشگر سه‌رقمی سون‌سگمنت و سه کلید کنترلی SET ،+ و – دارد و با سنسور دمای NTC 10K ضدآب کار می‌کند.

ولتاژ کاری آن 12 ولت DC است و رله خروجی آن توانایی سوئیچ تا 20 آمپر را دارد.

مشخصات:

• ولتاژ کاری: 12 ولت
• اندازه ابعاد: 48x40x15mm
• نرخ تازه سازی اطلاعات: 0.5 ثانیه
• رنج دما: منفی 50 تا مثبت 110درجه سانتیگراد
• مد کنترل دما: روشن/خاموش
• رزولوشن: 0.1درجه سانتیگراد در رنج منفی 10 تا مثبت 100درجه سانتیگراد و 1درجه در رنجهای دمایی دیگر
• دقت کنترل: 0.1درجه سانتیگراد
• دقت هیسترزیس: 0.1درجه سانتیگراد
• نرخ رفرش: .5ثانیه
• محافظت دمای بالا: 0 تا 110 درجه سانتیگراد
• ولتاژ تغذیه: 12ولت دی سی
• جریان استاتیک: کمتر از 35میلی امپر
• جران هنگام وصل رله: کمتر از 65میلی امپر
• ولتاژ خروجی: 12ولت دی سی
• جریان خروجی: رله 20 امپر
• سنسر ورودی: NTC (10K 0.5%) ضداب
• شرایط محیطی: -10 ~ 60 ° ,Humidity 20% -85%

توضیحات فنی کامل:

XH-W1209 یک کنترل‌کننده دمای دیجیتال است که بدون نیاز به برنامه‌نویسی، امکان تنظیم دمای روشن و خاموش شدن یک بار الکتریکی را فراهم می‌کند.

این ماژول برای سیستم‌های گرمایشی و سرمایشی قابل استفاده است و به‌دلیل وجود میکروکنترلر داخلی، تنظیمات آن از طریق کلیدهای روی برد انجام می‌شود.

نحوه عملکرد:

ماژول دمای فعلی را روی نمایشگر نشان می‌دهد و وقتی دما به مقدار تنظیم‌شده برسد، رله خروجی را فعال یا غیرفعال می‌کند.

مقدار پیش‌فرض دمای تحریک معمولاً 28 درجه سانتی‌گراد است و با کلیدهای + و – قابل تغییر است.

در برخی توضیحات، برای ورود به منوی تنظیمات باید کلید SET را حدود 2 ثانیه نگه داشت تا گزینه‌های پارامتری مثل P0 تا P6 نمایش داده شوند.

کاربردها:

این ترموستات برای جوجه‌کشی، کنترل فن، هیتر، یخچال‌های کوچک، آکواریوم، گلخانه، سیستم‌های گرمایشی و سرمایشی کاربرد دارد.
به‌دلیل خروجی رله و تنظیم‌پذیری ساده، در پروژه‌های خانگی و صنعتی سبک هم بسیار رایج است.

تنظیمات و کار با دستگاه:

برای تنظیم دمای هدف، کلید SET را کوتاه فشار می‌دهند تا نمایشگر شروع به چشمک‌زدن کند، سپس با + و – مقدار را تغییر می‌دهند و دوباره SET را می‌زنند تا ذخیره شود.

در حالت پیشرفته‌تر، با نگه‌داشتن SET می‌توان وارد پارامترهای عملکردی مثل هیسترزیس و حالت کار شد.

نکات مهم:

این ماژول با 12 ولت DC کار می‌کند و اتصال اشتباه تغذیه می‌تواند به برد آسیب بزند.

سنسور دما باید به‌درستی متصل شود؛ در صورت قطع سنسور ممکن است نمایشگر خطاهایی مثل LL نشان دهد.

رله خروجی برای بارهای پرقدرت مناسب است، اما رعایت توان و نوع بار ضروری است.

اگر برای سرمایش استفاده می‌شود، باید تنظیمات منطق عملکرد رله درست انتخاب شود.
