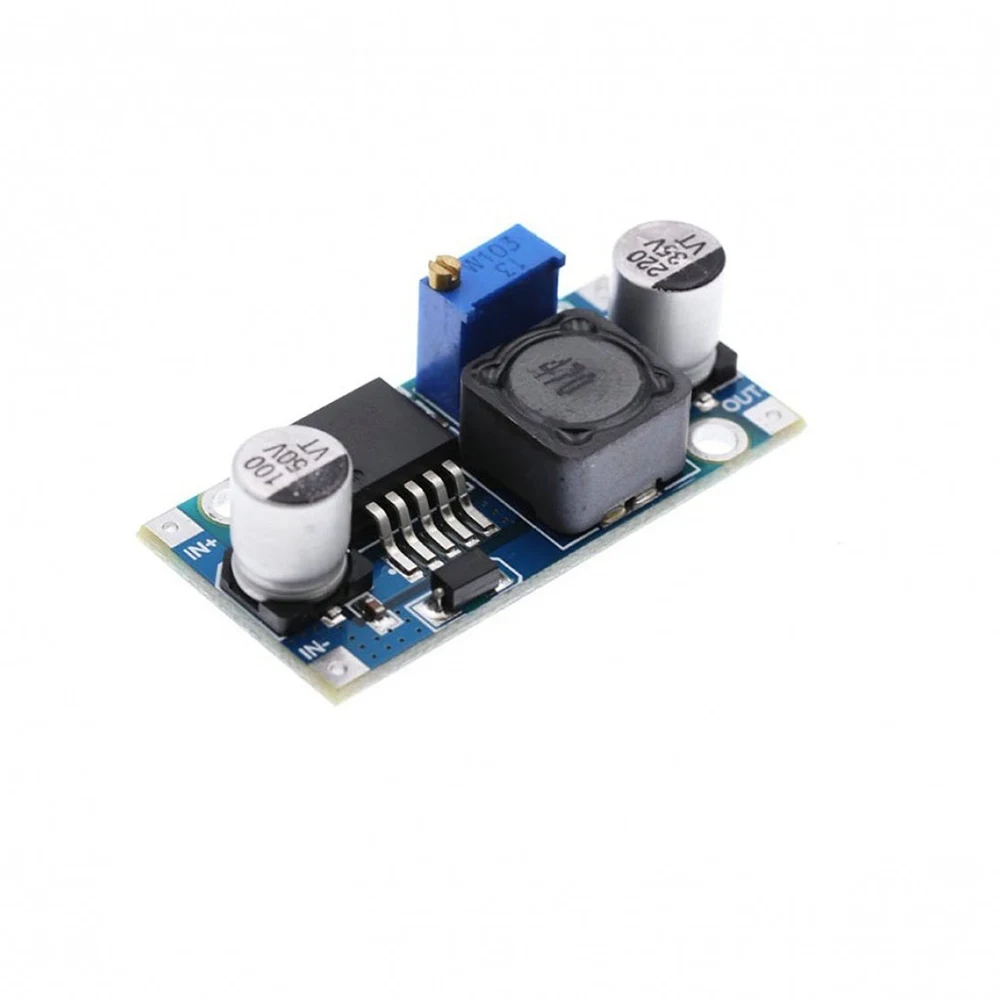

ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A

معرفی محصول:

این ماژول یک مبدل DC/DC کاهنده است که بر پایه آی سی تنظیم کننده LM2596 تولید شده است .

در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است .

پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند .

ولتاژ ورودی قابل پذیرش برای این ماژول بین 4 تا 35 ولت DC است .

با استفاده از پتانسیومتر تعبیه شده روی بورد میتوانید ولتاژ خروجی را بین 1.5 ولت تا 30 ولت تنظیم کنید .

تنظیم کننده های سری LM2596 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای رگولاسیون LINE و LOAD را برای بار تامین میکند .

این آی سی در ورژن های مختلف با ولتاژ ثابت 3.3 ولت ، 5 ولت ، 12 ولت و ولتاژ های خروجی متغیر تولید شده است .

برای راه اندازی مدار سوئیچینگ با این آی سی ها قطعات جانبی کمی نیاز خواهید داشت . استفاده از این تنظیم کننده آسان است .

کافی است ولتاژ بین 4 تا 35 ولت DC را به پایه های ورودی +IN و –IN اعمال کرده و توسط مالتی ترن موجود روی برد ولتاژ خروجی را روی پایه های خروجی +OUT و –OUT تنظیم نمایید

این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .

این آی سی برای سوئیچینگ در فرکانس 150 کیلو هرتز طراحی شده است .

بنا بر این در این تنظیم کننده به نسبت مدار های سوئیچینگ فرکانس پایین تر ، به المانهای فیلترینگ کوچکتری نیاز خواهید داشت .

مشخصات فنی محصول:

• نوع ماژول: مبدل DC‑DC Buck (کاهنده) با پایه LM2596TI.
• ولتاژ ورودی: معمولاً حدود 4 تا 40 ولت DC
•  ولتاژ خروجی: قابل تنظیم از حدود 1.25 تا 30 یا 35 ولت DC
• جریان خروجی: نامی 3 آمپر، اما برای جریان‌های بالای 2 آمپر نیاز به خنک‌سازی دارد.
• فرکانس سوئیچینگ: حدود 150 کیلوهرتز.
