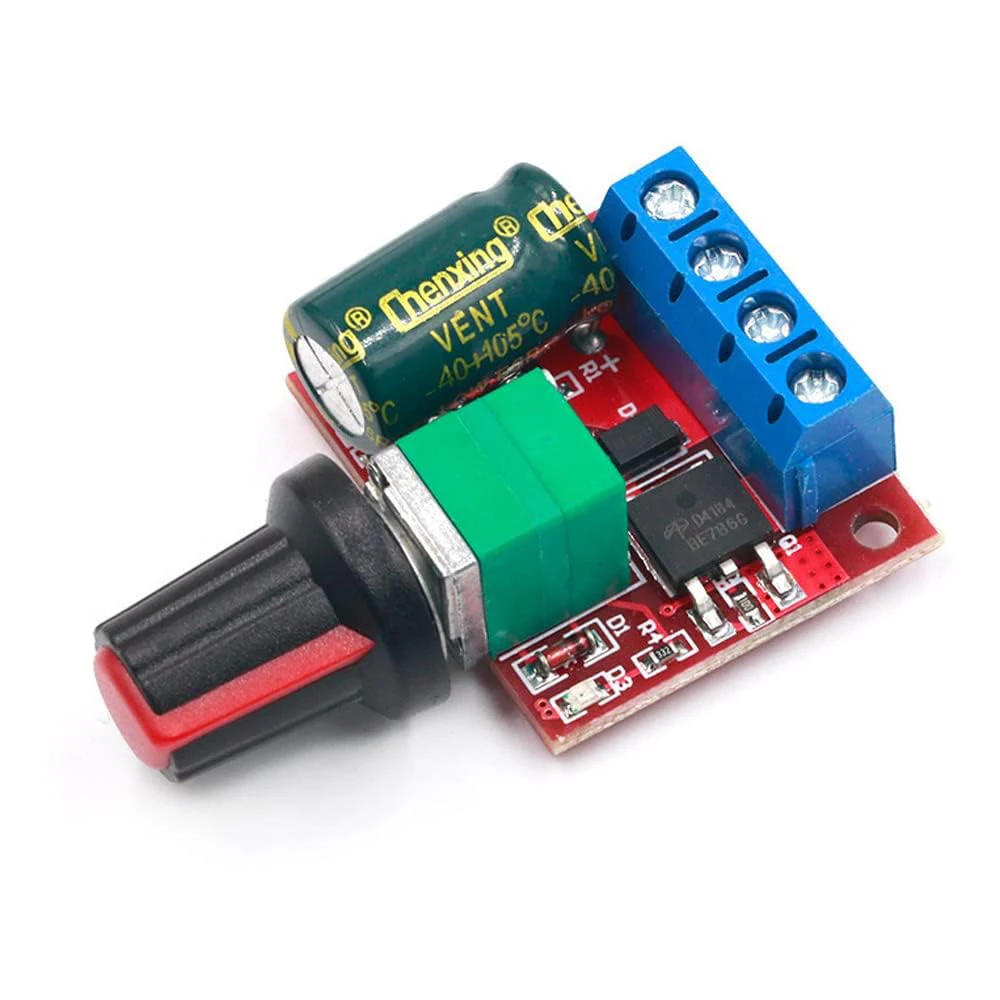

ماژول PWM درایور و کنترل دور موتور 5 آمپر XY-ZT

معرفی ماژول PWM با جریان 5 آمپر، کنترلر دور موتور DC 4.5-35V ،90 وات:

ماژول PWM با جریان 5 آمپر یک کنترلر دور موتور DC است که با استفاده از تکنیک مدولاسیون پهنای پالس سرعت موتور یا میزان روشنایی LED را از 1 تا 100 درصد کنترل می‌کند.

این ماژول با ولتاژ کاری 4.5 تا 35 ولت DC و جریان خروجی تا 5 آمپر، گزینه ایده‌آلی برای پروژه‌های رباتیک، صنایع مختلف و کنترل روشنایی است.

ماژول کنترل دور موتور PWM 5Aدارای ولوم کنترل روی برد برای تنظیم دیوتی سایکل و فرکانس 20 کیلوهرتز است که امکان کنترل دقیق و بدون نویز صوتی را فراهم می‌کند

.این ماژول بسیار پرکاربرد در رباتیک و صنایع مختلف برای مدیریت دور موتور DC است.

مشخصات فنی ماژول PWM با جریان 5 آمپر:

• مدل:  5 A
• ولتاژ کاری: 4.5V تا 35V DC
• جریان خروجی: 0 تا 5 آمپر
• توان خروجی: 90 وات (ماکزیمم)
• فرکانس:  20 کیلوهرتز (20KHz)
• دیوتی سایکل:  1 تا 100 درصد
• جریان استندبای: 7 میکروآمپر (7uA)
• LED: نشانگر LED وضعیت (روشن بودن ماژول)
• ولوم: کنترل ولوم روی برد برای تنظیم پالس
• ابعاد: 14 × 26 × 30 میلی‌متر
• کاربری: کنترل دور موتور DC و روشنایی LED

کاربردها:

کنترل سرعت موتور DC: مدیریت دور موتور DC در رباتیک و صنایع مختلف

روشنایی LED : کنترل میزان روشنایی LED و لامپ‌های DC تا 5 آمپر

پروژه‌های رباتیک: ماژول پرکاربرد در ساخت ربات و سیستم‌های متحرک

دیمر DC : استفاده به عنوان دیمر برای لامپ‌های DC

سیستم‌های صنعتی : کنترل موتورهای DC در تجهیزات صنعتی

پروژه‌های DIY : راه‌حل ساده و قابل اعتماد برای کنترل سرعت موتور

راه‌اندازی:

1. اتصالات ورودی (Power Input)

• پورت ورودی مثبت (V+) → به منبع تغذیه 4.5V تا 35V DC مثبت متصل کنید

• پورت ورودی منفی (V-) → به منبع تغذیه منفی (GND) متصل کنید

2. اتصالات خروجی (Output)

• پورت خروجی مثبت (M+) → به موتور DC یا LED مثبت متصل کنید

• پورت خروجی منفی (M-) → به موتور DC یا LED منفی متصل کنید

3. تنظیم سرعت/روشنایی

• ولوم روی برد را بچرخانید تا دیوتی سایکل PWM از 1 تا 100٪ تنظیم شود

• LED نشانگر وضعیت روشن می‌شود وقتی ماژول فعال است

نکات مهم در استفاده:

• محدودیت ولتاژ: ولتاژ ورودی باید بین 4.5V تا 35V DC باشد
• جریان حداکثر: جریان خروجی نباید بیشتر از 5 آمپر باشد
• توان حداکثر: توان خروجی ماکزیمم 90 وات است
• جریان استندبای کم: فقط 7 میکروآمپر در حالت آماده به کار مصرف می‌کند
• موتور DC: فقط برای موتورهای DC استفاده شود )نه موتور( AC
• LED: مناسب برای LED و لامپ‌های DC تا 5 آمپر
