ماژول تولید بخار سرد JY-001 تکی 5 ولت با ورودی TYPE-C با لوازم

ماژول تولید بخار سرد 5 ولت تکی با ورودی TYPE-C با لوازم JY-001:

ماژول تولید بخار سرد JY-001 یک ماژول کاربردی و قابل حمل برای تولید بخار آب سرد است که با ولتاژ 5 ولت DC و ورودی USB Type-C کار می‌کند.

این ماژول از پدیده پیزو الکتریک استفاده کرده و با فرکانس 108 کیلوهرتز آب را به قطرات میکروسکوپی (بخار سرد) تبدیل می‌کند.

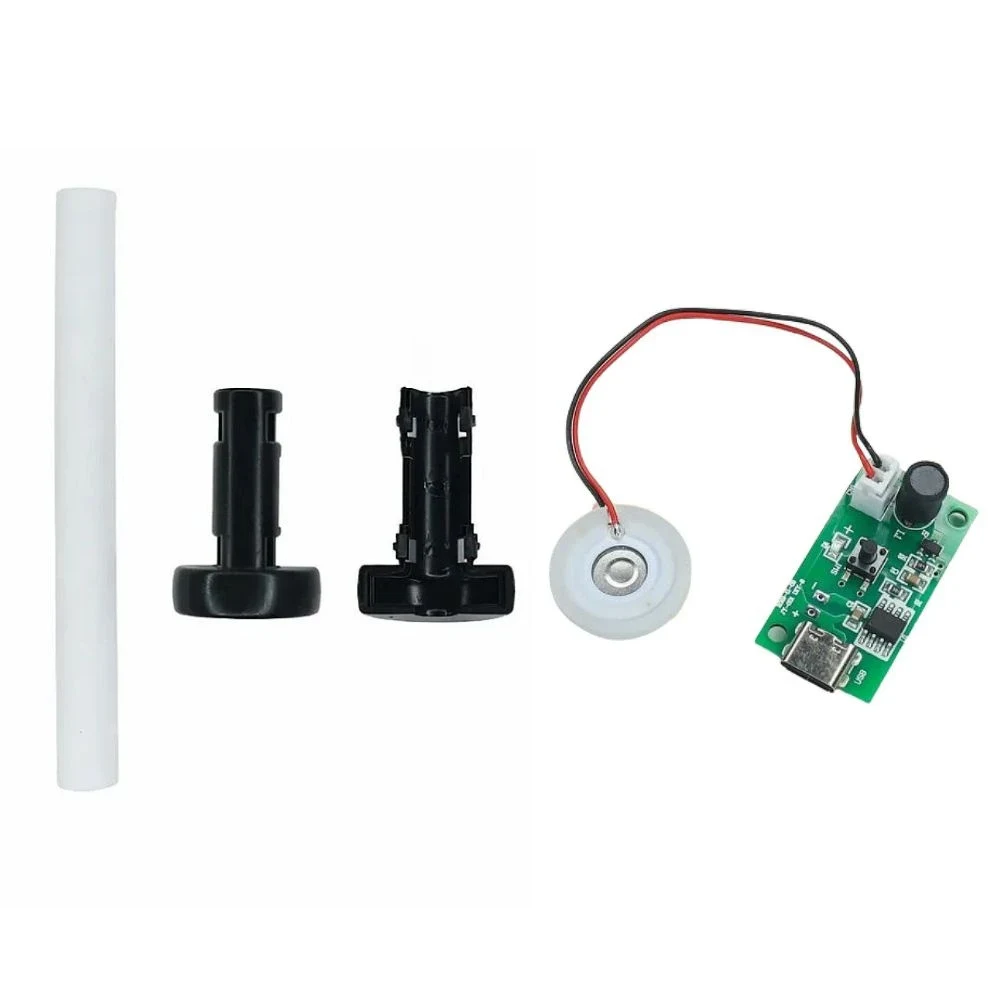

همراه این ماژول یک پیزو 108KHz با قطر 16 میلی‌متر، اسفنج 10 سانتی‌متری و هولدر نگهدارنده ارائه می‌شود که برای ساخت دستگاه بخور سرد کوچک، دستگاه‌های معطرکننده (اسانس‌سوز) و رطوبت‌سازهای خانگی ایده‌آل است.

توضیحات فنی کامل:

ماژول تولید بخار سرد مدل JY-001 یک ماژول بسیار مناسب و کاربردی برای تولید بخار آب سرد است که از اصل پدیده پیزوالکتریک استفاده می‌کند.

این ماژول با ولتاژ 5 ولت DC و از طریق پورت USB Type-C تغذیه می‌شود و با استفاده از آداپتورهای معمولی 5 ولتی یا پاوربانک قابل راه‌اندازی است.

با اعمال ولتاژ 5 ولت مستقیم به ورودی ماژول، تحت تأثیر پدیده پیزو الکتریک، پیزو شروع به ارتعاشات با فرکانس 108 کیلوهرتز می‌کند و قادر به اتومیزه کردن یا تبدیل آب به قطرات میکروسکوپی (بخار سرد) می‌باشد.

این قطرات بسیار ریز در کاربردهایی مانند بخور آب سرد، افزایش رطوبت محیط، دستگاه‌های معطرکننده و حتی کشت قارچ کاربرد دارند.

روی برد ماژول یک شستی فشاری (تاکتیل سوئیچ) تعبیه شده است؛ با فشار یک‌باره دکمه ماژول شروع به کار می‌کند و با فشار مجدد خاموش می‌شود. این قابلیت کنترل روشن/خاموش را بسیار ساده می‌کند.

همراه این ماژول یک عدد پیزو 108KHz با قطر داخلی 16 میلی‌متر و قطر خارجی 20 میلی‌متر، یک اسفنج استوانه‌ای به طول 100 میلی‌متر (10 سانتی‌متر) با قطر 10 میلی‌متر و یک هولدر نگهدارنده پیزو ارائه می‌شود. طول سیم پیزو 8 سانتی‌متر است.

ماژول در ابعاد کوچک 19 × 12 × 36 میلی‌متر ساخته شده و برای پروژه‌های کوچک و قابل حمل بسیار مناسب است. با قرار دادن یک سر اسفنج در آب و اتصال سر دیگر به زیر پیزو، آب از طریق مویینگی جذب شده و توسط پیزو به بخار سرد تبدیل می‌شود.

مشخصات فنی:

• نام محصول: ماژول تولید بخار سرد مدل JY-001
• کد محصول: B0301
• ولتاژ کاری: 5 ولت DC
• نوع ورودی تغذیه: USB Type-C
• جریان مصرفی: 0.2 آمپر (200 میلی‌آمپر)
• توان کاری: 2 وات
• فرکانس کاری: 108 کیلوهرتز (108KHz)
• قطر داخلی پیزو: 16 میلی‌متر
• قطر خارجی پیزو: 20 میلی‌متر (با نوار سیلیکونی)
• طول اسفنج: 100 میلی‌متر (10 سانتی‌متر)
• قطر اسفنج: 10 میلی‌متر
• طول سیم پیزو: 8 سانتی‌متر
• ابعاد برد ماژول: 19 × 12 × 36 میلی‌متر
• نوع خروجی: بخار سرد (مه ریز)
• کنترل روشن/خاموش: دکمه فشاری (تاکتیل سوئیچ) روی برد
• دمای کاری: 5 تا 45 درجه سانتی‌گراد
• مقدار اتومیزه‌سازی: 25 تا 660 میلی‌لیتر در ساعت
• نویز: 36 دسی‌بل
• رطوبت‌ساز: مه (Mist)
• روش تغذیه: USB Type-C
• قطر مخزن آب: 0.5 تا 1 لیتر

لوازم همراه:

• پیزو الکتریک 108KHz: 1 عدد با قطر 16 میلی‌متر
• اسفنج استوانه‌ای: 1 عدد به طول 100 میلی‌متر و قطر 10 میلی‌متر
• هولدر نگهدارنده پیزو: 1 عدد
• سیم پیزو: 8 سانتی‌متر طول سیم

کاربردها:

• دستگاه بخور سرد کوچک: ساخت دستگاه بخور سرد برای اتاق و محیط‌های کوچک
• دستگاه‌های معطرکننده (اسانس‌سوز): افزودن اسانس و روغن معطر به آب برای عطر محیط
• رطوبت‌ساز خانگی: افزایش رطوبت محیط برای جلوگیری از خشکی هوا
• پروژه‌های DIY و الکترونیک: ساخت مه‌ساز و دستگاه‌های مشابه در پروژه‌های شخصی
• سالن‌های کشت قارچ: افزایش رطوبت برای کشت قارچ
• آکواریوم و پرورش ماهی: افزایش رطوبت و ایجاد مه
• گیاهان گلخانه‌ای: افزایش رطوبت برای گیاهان
• صنعتی و آزمایشگاهی: استفاده در دستگاه‌های تست رطوبت و آزمایشگاهی

راه‌اندازی (Setup):

اتصال تغذیه:

• کابل USB Type-C را به ورودی ماژول وصل کنید
• آداپتور 5 ولت معمولی یا پاوربانک را به USB وصل کنید

نصب پیزو:

• پیزو را به ماژول وصل کنید (سیم‌ها از قبل لحیم شده‌اند)
• پیزو را در داخل هولدر نگهدارنده قرار دهید

نصب اسفنج:

• یک طرف اسفنج استوانه‌ای را به حالت T شکل در قسمت زیرین پیزو (داخل هولدر نگهدارنده) قرار دهید
• طرف دیگر اسفنج را داخل مخزن آب قرار دهید

پر کردن آب:

• مخزن آب را با 0.5 تا 1 لیتر آب پر کنید
• اسفنج باید داخل آب قرار گیرد تا آب را جذب کند

روشن کردن ماژول:

• دکمه فشاری روی برد را یک بار فشار دهید تا ماژول روشن شود
• ماژول شروع به تولید بخار سرد می‌کند

خاموش کردن ماژول:

• دکمه را دوباره فشار دهید تا ماژول خاموش شود

بررسی عملکرد:

• بخار سرد از خروجی خارج می‌شود
• در صورت نیاز اسانس یا روغن معطر به آب اضافه کنید

نحوه کار ماژول:

پدیده پیزو الکتریک: با اعمال ولتاژ، پیزو با فرکانس بالا (108KHz) می‌لرزد

اتومیزه کردن آب: ارتعاشات پیزو آب را به قطرات بسیار ریز (میکروسکوپی) تبدیل می‌کند

جذب آب با اسفنج: اسفنج آب را از مخزن جذب کرده و به پیزو می‌رساند

تولید بخار سرد: قطرات ریز به صورت بخار سرد خارج می‌شوند

کنترل روشن/خاموش: با دکمه فشاری کنترل می‌شود

نکات مهم در استفاده:

ولتاژ ورودی: ماژول با ولتاژ 5 ولت کار می‌کند؛ از اعمال ولتاژ بالاتر خودداری کنید تا ماژول نسوزد

وجود آب: ماژول نباید بدون آب کار کند؛ اگر برای مدت طولانی بدون آب کار کند، ممکن است داغ کرده و آسیب ببیند

اسفنج: مطمئن شوید اسفنج کاملاً داخل آب قرار دارد و آب را جذب می‌کند

پیزو: پیزو را در موقعیت درست و داخل هولدر نصب کنید تا تماس کامل با آب باشد

دستگاه: ماژول را در محیطی نصب کنید که خروجی بخار به خوبی پخش شود

اسانس: می‌توانید اسانس یا روغن معطر به آب اضافه کنید، اما از افزودن مواد شیمیایی دیگر خودداری کنید

تمیزکاری: به‌صورت دوره‌ای ماژول و مخزن را تمیز کنید تا از رسوب‌گیری جلوگیری شود

دمای کاری: در دمای 5 تا 45 درجه سانتی‌گراد کار می‌کند؛ از استفاده در دمای خارج از این محدوده خودداری کنید

جریان مصرفی: جریان مصرفی 200 میلی‌آمپر است؛ آداپتور یا پاوربانک باید بتواند این جریان را تأمین کند
