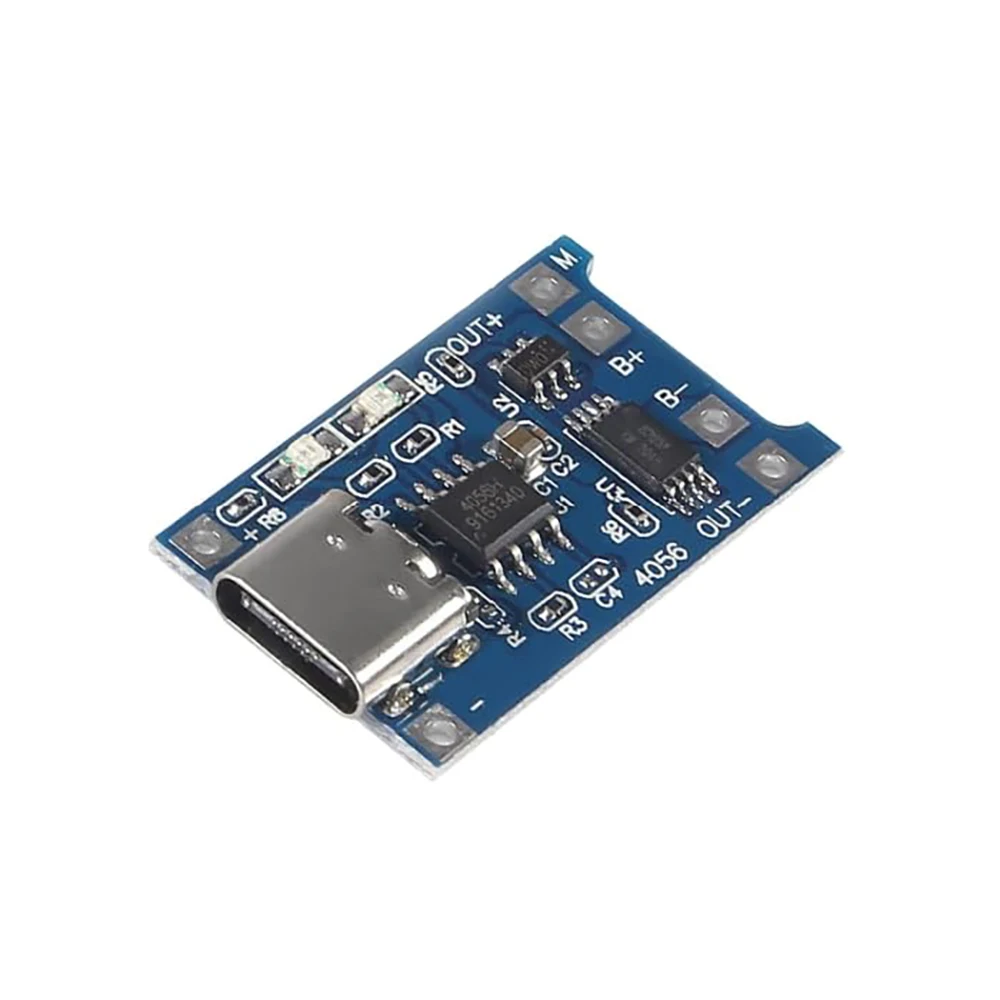

شارژر باتری TP4056 سه چیپ 1A با TYPE-C

شارژر باتری TP4056 سه چیپ با TYPE-C:

شارژر باتری TP4056 سه چیپ با Type-C یک ماژول آماده و ایمن برای شارژ باتری‌های لیتیوم‌یون و لیتیوم‌پلیمر تک‌سل (3.7 ولت) است که علاوه بر آی‌سی شارژ اصلی، دارای دو چیپ محافظ (معمولاً DW01) است و از طریق پورت USB Type-C با ولتاژ 5 ولت تغذیه می‌شود.

این ماژول برای ساخت پاوربانک، شارژر باتری 18650، و پروژه‌های تغذیه باتری‌خور بسیار محبوب است.

ماژول شارژر باتری لیتیمی دارای چیپ 4056 با ورودی 5ولت یو اس بی تایپ سی مناسب برای شارژ با جریان 1امپر دارای محافظتهای اتصال کوتاه، شارژ و دشارژ بیش از اندازه و جریان بیش از 3امپر میباشد

برای استفاده از ماژول ولتاژ 5ولت ورودی را توسط کانکتر یو اس بی تایپ سی و یا پدهای کناری ان که با + و – روی برد مشخص شده اعمال نمایید و مثبت و منفی باتری را هم به پدهای خروجی که با OUT+ و OUT- مشخص شده متصل نمایید.

توضیحات کلی:

ماژول شارژر باتری TP4056 سه چیپ با Type-C یک برد شارژر خطی برای باتری‌های لیتیوم‌یون و لیتیوم‌پلیمر تک‌سل است که امکان شارژ ایمن و باکیفیت را فراهم می‌کند.

این ماژول از آی‌سی TP4056 (یا TC4056) به‌عنوان کنترل‌کننده شارژ استفاده می‌کند و به‌دلیل داشتن سه چیپ (دو چیپ محافظ مانند DW01)، هم‌زمان از شارژ اضافه، دشارژ بیش‌ازحد و اتصال کوتاه نیز حفاظت می‌کند.

ورودی ماژول از طریق پورت USB Type-C است که امکان استفاده از شارژر گوشی، پاوربانک و آداپتور 5 ولت را فراهم می‌کند.

این ماژول با استفاده از روش شارژ CC/CV (جریان ثابت / ولتاژ ثابت) کار می‌کند و باتری را ابتدا با جریان ثابت تا نزدیک 4.2 ولت شارژ می‌کند و سپس با کاهش تدریجی جریان، شارژ را کامل می‌کند.

ماژول دارای دو LED نشانگر است: یکی قرمز برای نشان‌دادن شارژ در حال انجام و دیگری سبز یا آبی برای نشان‌دادن شارژ کامل. علاوه بر این، جریان شارژ می‌تواند با تغییر مقاومت روی برد تنظیم شود و معمولاً به‌صورت پیش‌فرض روی 1 آمپر تنظیم شده است.

مشخصات فنی:

• نام محصول: شارژر باتری TP4056 سه چیپ با TYPE-C
• ولتاژ ورودی: 4.5 تا 5.5 ولت DC
• ولتاژ شارژ کامل: 4.2 ولت DC
• جریان شارژ: 1 آمپر
• نوع ورودی: USB Type-C
• نوع باتری قابل شارژ: باتری لیتیومی تک سل 3.7 ولت
• دقت شارژ: 1.5 درصد
• دمای کاری: 10- تا 85 درجه سانتی‌گراد
• ابعاد: حدود 27 × 17 میلی‌متر

کاربردها:

• شارژ باتری‌های لیتیوم‌یون 18650 و 21700.
• ساخت پاوربانک و شارژر قابل حمل.
• تغذیه باتری‌خور در پروژه‌های الکترونیکی و رباتیک.
• شارژ باتری در ساعت‌های هوشمند، پاوربانک‌های کوچک و چراغ‌های LED شارژی.
• استفاده در پروژه‌های خورشیدی کوچک با ورودی 5 ولتی پنل خورشیدی.
• ساخت شارژر باتری چند سلولی (با ترکیب چند ماژول).
• استفاده در گجت‌های پوشیدنی و بردارهای کوچک.

نکات مهم در استفاده:

• ولتاژ ورودی: همیشه از منبع 5 ولت با جریان کافی (حداقل 1 آمپر) استفاده کنید. ولتاژ بالاتر از 5.5 ولت ممکن است ماژول را بسوزاند.
• پلاریته باتری: هنگام اتصال باتری به پایه‌های B+ و B- دقت کنید؛ اتصال معکوس می‌تواند ماژول را خراب کند.
• جریان شارژ: جریان پیش‌فرض 1 آمپر است؛ برای کاهش جریان مقاومت روی برد را تغییر دهید یا مقاومت جدیدی اضافه کنید.
• شارژ هم‌زمان با دشارژ: این ماژول برای استفاده هم‌زمان شارژ و دشارژ طراحی نشده؛ برای این کار باید از مدارهای جداگانه یا ماژول‌های ترکیبی استفاده کنید.
• افزایش ولتاژ ورودی: اگر ولتاژ ورودی بالاتر از 5.2 ولت باشد، جریان شارژ باید کمتر از 1000 میلی‌آمپر باشد تا مدار محافظت شود.
• دمای کاری: در دماهای زیر 10 درجه یا بالای 85 درجه از ماژول استفاده نکنید.
• ایمنی باتری: باتری‌های لیتیومی باید تحت حفاظت کامل باشند؛ از این ماژول برای باتری‌های بدون محافظ یا خراب استفاده نکنید.

راه‌اندازی (Setup):

• اتصال ورودی: کابل USB Type-C را به منبع 5 ولت (شارژر گوشی یا آداپتور) وصل کنید.
• اتصال باتری: قطب مثبت باتری را به B+ و منفی را به B- ماژول وصل کنید.
• بررسی LED: اگر باتری در حال شارژ باشد، LED قرمز روشن می‌شود؛ پس از شارژ کامل LED سبز/آبی روشن می‌شود.
• بررسی ولتاژ: با مولتی‌متر ولتاژ باتری را چک کنید؛ پس از شارژ کامل باید حدود 4.2 ولت باشد.
• تنظیم جریان: اگر نیاز به جریان کمتر دارید، مقاومت روی برد را تغییر دهید یا با یک مقاومت جدید جایگزین کنید.
