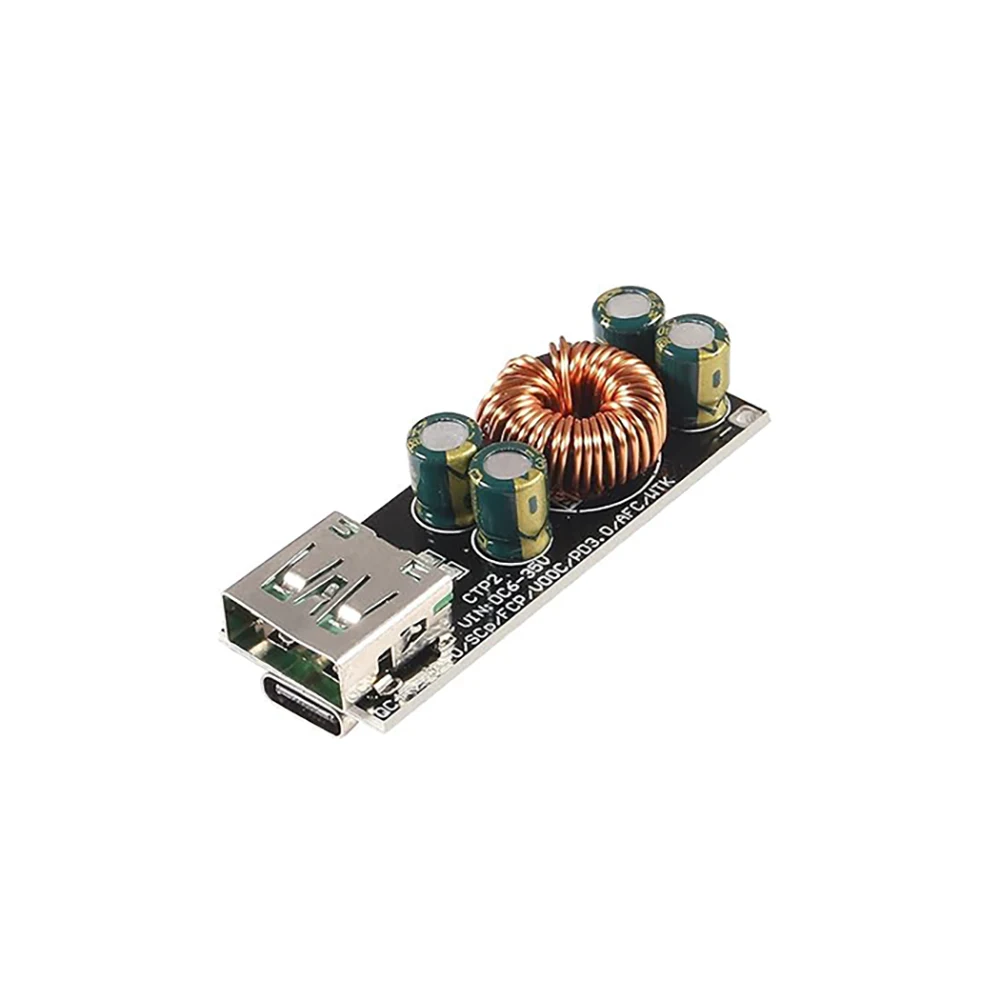

ماژول فست شارژ QC4.0-QC3.0 با خروجی USB Type-C

معرفی ماژول فست شارژ QC4.0-QC3.0 با خروجی USB Type-C:

ماژول فست شارژ QC4.0-QC3.0 با خروجی USB Type-C یک ماژول مبدل DC-DC قابل تنظیم پروتکل‌محور است که طراحی شده تا انواع منابع تغذیه DC (مثل پنل‌های خورشیدی، منابع باتری یا یک ولتاژ ثابت) را به خروجی شارژ سریع گوشی‌ها و تبلت‌های مدرن تبدیل کند.

این ماژول با پشتیبانی از پروتکل‌های Quick Charge 4.0 و 3.0 و همچنین USB Power Delivery (PD)، امکان شارژ سریع و هوشمند دستگاه‌های موبایل، پاوربانک‌ها و سیستم‌های برق‌راعی را فراهم می‌کند.

وردیان طراحی، این ماژول معمولاً بر پایه یک تراشه مدیریت پروتکل شارژ سریع (مثل تراشه‌های سری SW35xx یا مشابه) ساخته شده است که هم‌زمان:

ولتاژ ورودی را پایین می‌آورد (Buck) یا در برخی مدل‌ها کمی افزایش یا کاهش می‌دهد (Buck-Boost).

بر اساس پروتکل سوییچینگ باعث می‌شود دستگاه، ولتاژ و جریان optimized را درخواست کند (مثلاً 5V/3A، 9V/2A، 12V/1.5A و …).

با اتصال به گوشی از طریق پورت USB Type-C، نقش یک Source USB PD/QC را بازی می‌کند و از طریق خطوط CC و D+/D–، دیالوگ خودکار ولتاژ و جریان را با دستگاه انجام می‌دهد.

این ماژول معمولاً با ولتاژ ورودی 6 تا 35 ولت DC کار می‌کند و خروجی پیش‌فرض آن 5 ولت است، اما از طریق تغییرات پروتکلی (QC3.0/QC4.0 و PD)، ولتاژ خروجی تا حدود 3 تا 12 ولت (در چند سطح: 5V، 9V، 12V و گاهی 15V یا 20V) تنظیم می‌شود.

جریان خروجی می‌تواند به‌حداکثر حدود 3 تا 3.5 آمپر برسد که باعث می‌شود توان خروجی تا حدود 35–45 وات شود و برای شارژ سریع گوشی‌های نسل جدید کافی باشد.

از نظر حرارتی، این ماژول با یک PCR یا هیت‌سینک (در نسخه‌های پرقدرت‌تر) عرضه می‌شود تا تلفات سوئیچینگ و مقاومتی را کنترل کرده و دمای تراشه را محدود کند.

همچنین دارای مدارهای محافظ برای اضافه‌بار، اضافه‌ولتاژ و اضافه‌گرمایی است تا از خرابی تراشه و دستگاه‌های متصل جلوگیری شود.

مشخصات :

• مدل : ماژول آداپتور شارژ سریع 6 -35 ولت ماژول تقویتی باک پایین برای Huawei SCP/FCP Apple PD Qualcomm
• شارژر سریع 60 واتی USB-C PD
• پشتیبانی از تمام پروتکل های اصلی شارژ سریع: USB PD 3.0 (PPS) QC4+ QC4.0 QC3.0 QC2.0
• پشتیبانی پروتکل برای Apple 2.4A
• پشتیبانی پروتکل برای Samsung AFC
• پشتیبانی پروتکل برای Huawei SCP/FCP
• پشتیبانی پروتکل برای MTK PE2.0
• نشانگر برق LED آبی نشانگر شارژ سریع LED قرمز
• ورودی باید 1 ولت بالاتر از خروجی باشد
• دمای کاری : 40°- الی 85°+
• اندازه: 18×49 میلیمتر
• وزن: 10.8 گرم

کاربرد:

• شارژ سریع گوشی و تبلت از طریق USB Type-C
• استفاده در پنل‌های خورشیدی برای شارژ مستقیم تلفن‌همراه
• سیستم‌های شارژ خودرو و منابع تغذیه سیستم‌های صوتی و خانگی
• ساخت شارژر سریع شخصی ۶–۳۵ ولتی
• طراحی شده و بسیار مناسب سیستم‌هایی است که منبع ولتاژ ورودی متغیر دارند و نیاز به خروجی شارژ سریع پروتکل‌گذاری‌شده دارند.
