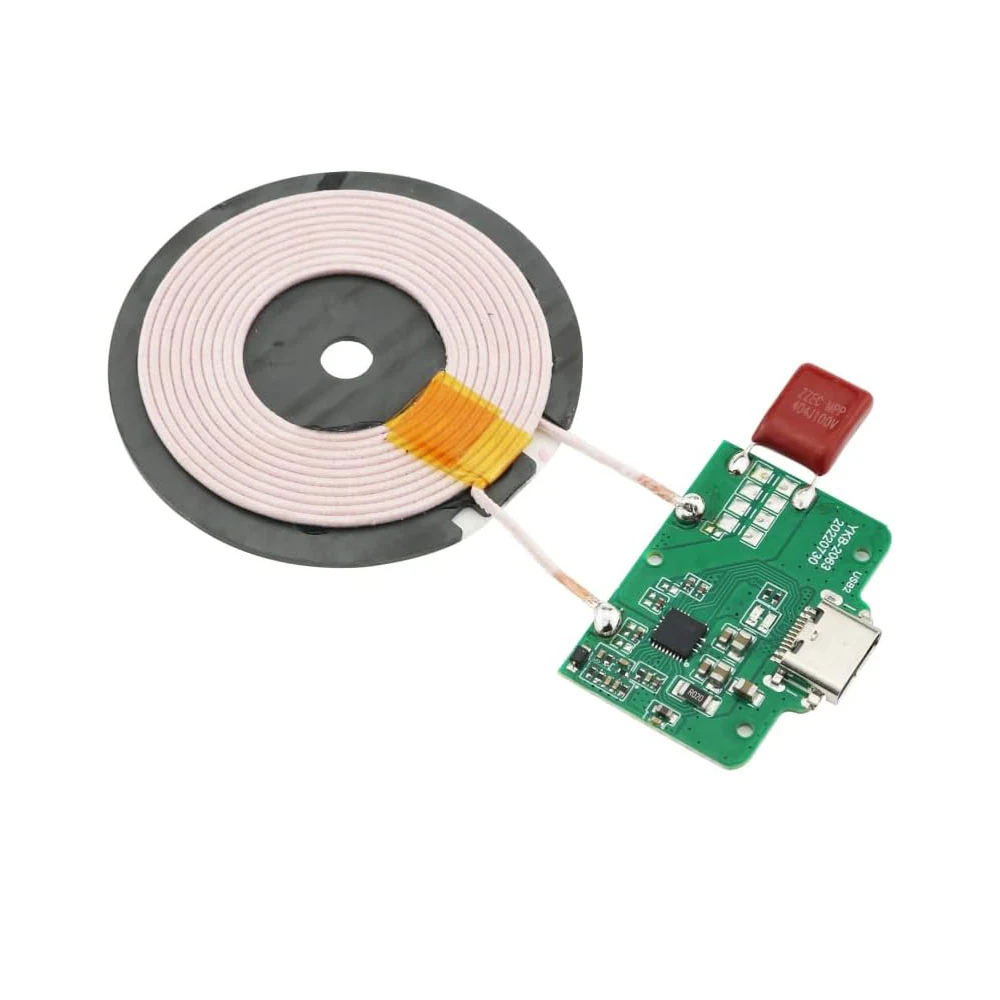

ماژول شارژر وایرلس 15W با ورودی Type-C به همراه صفحه کویل شارژ

ماژول شارژر وایرلس 15W با ورودی Type-C به همراه صفحه کویل شارژ:

ماژول شارژر وایرلس 15W با ورودی Type-C یک فرستنده شارژ بی‌سیم (Transmitter) است که برای شارژ گوشی‌ها و دستگاه‌هایی دارای گیرنده وایرلس Qi طراحی شده است.

این ماژول با استاندارد Qi و WPC v1.2.3 سازگار بوده و از توان‌های 5W، 7.5W، 10W و 15W پشتیبانی می‌کند.

همراه این ماژول یک صفحه کویل شارژ با قطر 43-45 میلی‌متر ارائه می‌شود که برای انتقال انرژی به دستگاه گیرنده استفاده می‌شود.

این ماژول دارای میکروکنترلر با مبدل آنالوگ به دیجیتال 12 بیتی و قابلیت تشخیص هوشمند توان خروجی و بالانس انرژی داینامیک است.

توضیحات فنی کامل:

ماژول شارژر وایرلس 15W با ورودی Type-C شارژر فرستنده وایرلس است که برای شارژ گوشی‌های موبایل و دستگاه‌هایی که گیرنده وایرلس دارند مناسب است.

این ماژول در واقع یک فرستنده وایرلس (Transmitter) است که انرژی الکتریکی را به میدان الکترومغناطیسی تبدیل کرده و به کویل گیرنده در دستگاه موبایل منتقل می‌کند.

این ماژول با استاندارد Qi و WPC v1.2.3 سازگار است و از پروتکل‌های فست شارژ سامسونگ و iPhone X/8/8P پشتیبانی می‌کند.

ماژول دارای میکروکنترلر با مبدل آنالوگ به دیجیتال 12 بیتی دقیق برای کنترل دقیق شارژ است و قابلیت تشخیص هوشمند شارژ 5W/7.5W/10W/15W دارد که به‌صورت خودکار توان مناسب دستگاه گیرنده را تشخیص می‌دهد.

ماژول دارای پشتیبانی از بالانس انرژی داینامیک است که انرژی را به‌صورت بهینه بین دستگاه‌ها تقسیم می‌کند.

راندمان تبدیل انرژی بین 75% تا 85% است و فرکانس کاری آن بین 100 تا 200 کیلوهرتز می‌باشد. فاصله تشخیص دستگاه گیرنده کمتر از 8 میلی‌متر است.

برد چاپی ماژول در ابعاد کوچک 21 × 32 × 2.0 میلی‌متر ساخته شده و همراه آن یک صفحه کویل شارژ با قطر سیم‌پیچ 45 میلی‌متر (قطر بیرونی 43 میلی‌متر) ارائه می‌شود.

این ماژول برای ساخت شارژرهای وایرلس رومیزی، پایه‌های شارژ، پاوربانک‌های وایرلس و پروژه‌های DIY مناسب است.

لوازم همراه:

صفحه کویل شارژ: 1 عدد با قطر بیرونی 43 میلی‌متر و قطر سیم‌پیچ 45 میلی‌متر

مشخصات فنی:

• مدل ماژول: K9-HT1606
• کد محصول: B180100
• ولتاژ ورودی: 5 ولت DC (پایه)
• ورودی ولتاژ/جریان: 5V-2A، 9V-1.67A، 12V-1.5A
• ولتاژ خروجی: 5V-1A، 9V-1.1A، 9V-1.66A
• توان خروجی: 5W / 7.5W / 10W / 15W
• استاندارد شارژ وایرلس: WPC v1.2.3
• استاندارد محصول: Qi
• پروتکل فست شارژ: سامسونگ و iPhone X/8/8P
• میکروکنترلر: دارای MCU با مبدل آنالوگ به دیجیتال 12 بیتی دقیق
• راندمان: 75% تا 85%
• فاصله تشخیص: کمتر از 8 میلی‌متر
• فرکانس کاری: 100 تا 200 کیلوهرتز
• پشتیبانی از بالانس انرژی: داینامیک
• تشخیص هوشمند: 5W/7.5W/10W/15W
• سایز برد چاپی: طول 21mm × عرض 32mm × ضخامت 2.0mm
• قطر سیم‌پیچ: 45 میلی‌متر
• قطر بیرونی کویل: 43 میلی‌متر
• وزن: 9.8 گرم (برد) / 8.5 گرم (کل)
• ورودی تغذیه: Type-C

کاربردها:

• شارژر وایرلس رومیزی: ساخت شارژر بی‌سیم رومیزی برای گوشی و تبلت
• پایه شارژ وایرلس: ساخت پایه شارژ با قابلیت شارژ وایرلس
• پاوربانک وایرلس: ساخت پاوربانک با خروجی وایرلس
• دستگاه‌های الکترونیکی: شارژ بی‌سیم برای تلفن‌های همراه، گوشی‌های هوشمند، ساعت‌های هوشمند
• صنعتی و خانگی: استفاده در دستگاه‌های صنعتی و خانگی با قابلیت شارژ بی‌سیم
• پروژه‌های DIY: ساخت شارژرهای وایرلس سفارشی در پروژه‌های شخصی
• گیمینگ و موبایل: شارژر برای گوشی‌های گیمینگ و موبایل

راه‌اندازی (Setup):

اتصال کویل:

• کابل‌های کویل شارژ را به پایه‌های مربوطه روی برد وصل کنید
• کویل را در موقعیت مناسب (معمولاً در مرکز صفحه) نصب کنید

اتصال تغذیه:

• آداپتور Type-C متصل کنید
• توجه: برای دستیابی به 15 وات، آداپتور باید از QC 3.0 یا USB PD با خروجی 9 ولت یا 12 ولت پشتیبانی کند
• آداپتور 5 ولت معمولی فقط حدود 5 وات خروجی می‌دهد

قرار دادن دستگاه:

• گوشی یا دستگاه گیرنده وایرلس را روی کویل قرار دهید
• دقت کنید کویل‌های فرستنده و گیرنده در مرکز و تراز باشند

تشخیص و شارژ:

• ماژول به‌صورت خودکار دستگاه را تشخیص می‌دهد
• ماژول به‌صورت خودکار توان مناسب (5W/7.5W/10W/15W) را انتخاب می‌کند
• نشانگر LED (اگر داشته باشد) وضعیت شارژ را نمایش می‌دهد

نکات مهم در استفاده:

منبع تغذیه: برای 15 وات خروجی، آداپتور باید از QC 3.0 یا USB PD با خروجی 9 ولت یا 12 ولت پشتیبانی کند؛ آداپتور 5 ولت معمولی فقط 5 وات می‌دهد

تراز کویل: کویل‌های فرستنده و گیرنده باید به‌درستی تراز باشند؛ انحراف باعث کاهش توان می‌شود

فاصله: فاصله بین کویل‌ها باید کمتر از 8 میلی‌متر باشد

گرمای بیش از حد: در صورت افزایش دما، سیستم خودکار توان خروجی را کاهش می‌دهد

دستگاه گیرنده: دستگاه باید از شارژ وایرلس Qi پشتیبانی کند؛ برای 15 وات باید از پروفایل EPP پشتیبانی کند

پاوربانک: این ماژول برای استفاده در داخل پاوربانک طراحی نشده است

آداپتور Type-C: با آداپتورهای Type-C معمولی کار نمی‌کند و روی Type-A بیشتر از 5 ولت 1.2 آمپر نشان نمی‌دهد

حفاظت: دارای حفاظت در برابر اضافه ولتاژ، دمای بیش از حد و اتصال کوتاه
