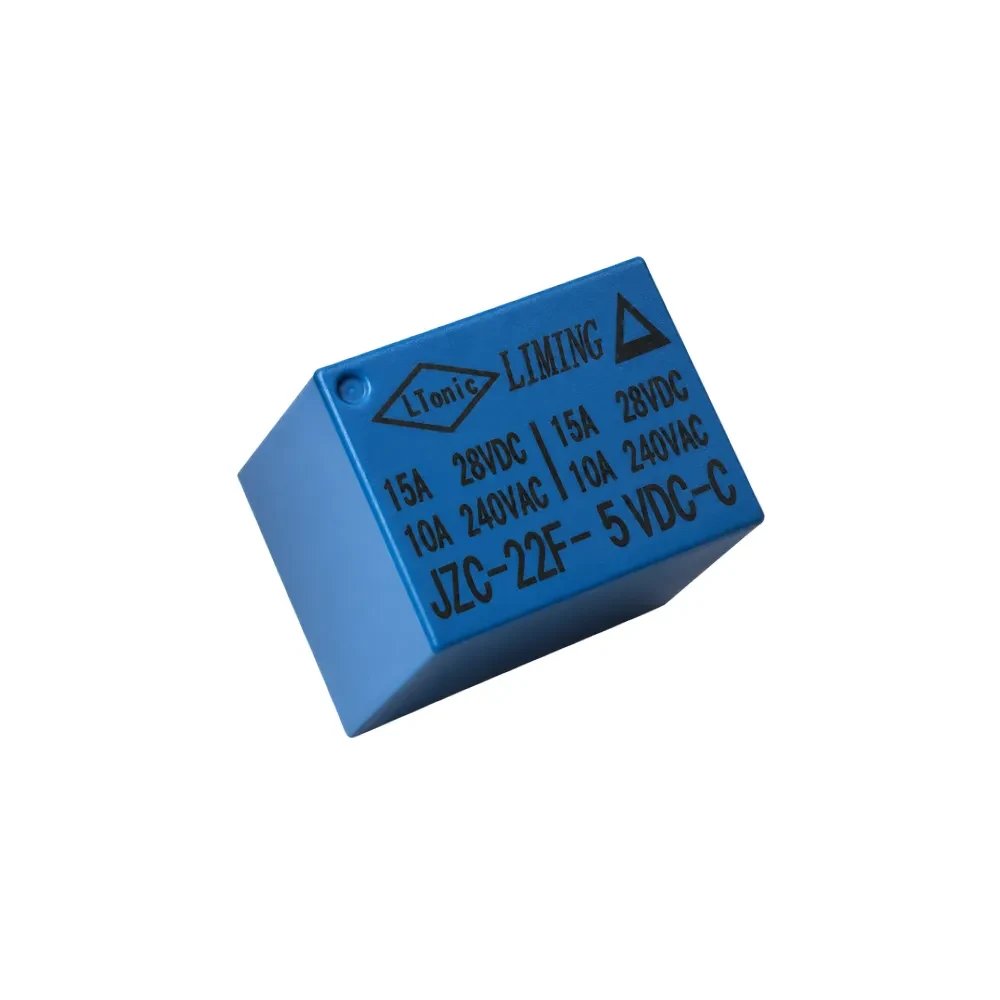

رله میلون 5 ولت 15 آمپر 5 پین برند LIMING

معرفی محصول:

رله میلون ۵ ولت ۱۵ آمپر ۵ پین برند LIMING یک رله قدرتمند و کاربردی برای کنترل انواع تجهیزات الکتریکی و الکترونیکی ، طراحی و ساخت مدارهای کنترلی ، صنعتی و هوشمند به شمار می رود.

با ولتاژ تحریک ۵ ولت DC عمل می‌کند. عملکرد پایدار، طول عمر مطلوب و سازگاری بالا با مدارهای کنترلی از مهم‌ترین ویژگی‌های این محصول برند LIMING به شمار می‌رود.

رله چیست و چه کاربردی دارد؟

رله در اصل یک کلید الکترومغناطیسی است که با اعمال ولتاژ به بوبین داخلی ، وضعیت کنتاکت ها را تغییر می دهد در رله های ۵ پین دو پایه مربوط به بوبین و سه پایه دیگر مربوط به بخش سوئیچینگ است.

با استفاده از جریان یا ولتاژ کم، امکان قطع و وصل جریان‌های بزرگ‌تر را فراهم می‌کند. در حقیقت رله نقش واسطه‌ای بین مدار فرمان و مدار قدرت را ایفا می‌کند.

مشخصات فنی رله LIMING ۵V ۱۵A:

مشخصات فنی رله ۵ ولت ۱۵ آمپر برند LIMING نشان دهنده توانایی این قطعه در کنترل مطمئن مدارهای الکتریکی ،سازگاری با سیستم های کنترلی مختلف و عملکرد پایدار در کاربردهای صنعتی و الکترونیکی است.

ولتاژ بوبین

این رله با ولتاژ استاندارد ۵ ولت DC فعال می‌شود و برای استفاده در کناربردهای آردوینو، ESP۳۲، AVR و STM۳۲ گزینه بسیار مناسبی است.

جریان قابل تحمل

توانایی و پشتیبانی از جریان بالا یکی از مهم ترین مزین های این رله می باشد.عبور جریان تا ۱۵ آمپر باعث می‌شود بتوان از این رله برای کنترل تجهیزات پرمصرف مانند موتور، پمپ، فن، لامپ و تجهیزات گرمایشی استفاده کرد.

تعداد پایه‌ها

ساختار استاندارد پایه ها نصب رله روی PCB را ساده تر کرده و امکان جایگزینی سریع در تعمیرات را فراهم می کند.وجود ۵ پین در این رله شامل پایه‌های بوبین و کنتاکت‌های COM، NO و NC است که امکان طراحی مدارهای متنوع را ممکن می کند.

عملکرد الکترومکانیکی پایدار

استفاده از کنتاکت های مقاوم در برابر جرقه و خوردگی موجب افزایش طول عمر سوئیچینگ و کاهش افت عملکرد در طول زمان می شود.

مزایای استفاده از رله ۱۵A LIMING:

این رله با طراحی استاندارد و عملکردی پایدار و سازگاری بالا با انواع مدارهای کنترلی ،گزینه ای کاربردی برای استفاده در پروژه های الکترونیکی و صنعتی محسوب می شود.

تحمل جریان بالا

یکی از مهم‌ترین مزیت‌های این رله، توانایی تحمل جریان ۱۵ آمپر است. این ویژگی باعث می‌شود در پروژه‌های صنعتی و نیمه‌صنعتی عملکرد قابل اعتمادی داشته باشد.

سازگاری با میکروکنترلرها

ولتاژ تحریک ۵ ولت باعث شده این رله مستقیماً با بسیاری از بردهای توسعه و میکروکنترلرها سازگار باشد.

ایزولاسیون بین مدار فرمان و قدرت

استفاده از رله باعث جلوگیری از آسیب به مدارهای حساس کنترلی می‌شود و امنیت مدار را افزایش می‌دهد.

طول عمر مناسب

طراحی داخلی این رله برای تعداد دفعات سوئیچینگ بالا بهینه شده و با وجود کنتاکت‌های باکیفیت ،عمر کاری مناسبی را برای این محصول فراهم می‌کند.

نصب آسان

ابعاد استاندارد و چیدمان متداول پایه‌ها، نصب روی بردهای سوراخ دار و PCB را بسیار ساده می کند.

کاربردهای رله ۵ ولت LIMING:

رله ۵ ولت ۱۵ آمپر LIMING در طیف وسیعی از پروژه‌ها و تجهیزات مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• سیستم‌های خانه هوشمند
• کنترل روشنایی تجهیزات اتوماسیون صنعتی
• پروژه‌های آردوینو و رزبری‌پای سیستم‌های حفاظتی و امنیتی
• کنترل موتور DC و AC کنترل فن و پمپ آب
• مدارهای زمان‌بندی تابلوهای برق
• تجهیزات مخابراتی و الکترونیکی

نحوه عملکرد پایه‌های رله

در این رله ۵ پین، دو پایه مربوط به بوبین و سه پایه دیگر مربوط به کنتاکت‌ها هستند.

پایه COM

پایه مشترک یا Common که مسیر اصلی اتصال جریان است.

پایه NO

در حالت عادی باز است و پس از فعال شدن رله به COM متصل می‌شود.

پایه NC

در حالت عادی به COM متصل بوده و پس از تحریک رله قطع می‌شود.
شناخت صحیح پایه‌ها در طراحی مدار اهمیت زیادی دارد و از آسیب به قطعات جلوگیری می‌کند.

نکات مهم هنگام استفاده از رله LIMING:

رعایت اصول درست و مناسب و استفاده از رله LIMING نقش مهمی در افزایش ایمنی مدار،بهبود عملکرد سويیچینگ و افزایش طول عمر قطعه دارد.

• استفاده از دیود محافظ

برای جلوگیری از آسیب ناشی از ولتاژ برگشتی بوبین، بهتر است از دیود هرزگرد استفاده شود.

• رعایت جریان مجاز

هرچند این رله توان تحمل ۱۵ آمپر را دارد، اما بهتر است در بارهای دائمی کمی پایین‌تر از حداکثر ظرفیت استفاده شود.

• تهویه مناسب

در بارهای سنگین و استفاده طولانی‌مدت، وجود تهویه مناسب باعث افزایش طول عمر رله خواهد شد.

• کیفیت اتصالات

اتصالات ضعیف یا لحیم‌کاری نامناسب می‌تواند باعث افزایش مقاومت و تولید حرارت شود.

تفاوت رله Liming با رله‌های معمولی بازار:

در بازار قطعات الکترونیک ، تنوع بالایی از رله ها وجود دارد اما همه کیفیت یکسانی ندارند.

رله‌های برند LIMING به دلیل پایداری عملکرد ، قیمت مناسب ، سازگاری با بردهای رایج و توان تحمل جریان بالا، برای کاربران گزینه مناسبی است.

تفاوت رله ۵ پین با رله ۴ پین:

رله‌های ۴ پین معمولاً فقط دارای حالت NO هستند، اما در مدل ۵ پین علاوه بر پایه مشترک، هر دو خروجی NO و NC وجود دارد.

این ویژگی انعطاف بیشتری در طراحی مدار ایجاد می‌کند و امکان پیاده‌سازی سناریوهای کنترلی متنوع را فراهم می‌سازد.

وجود پایه NC در بسیاری از سیستم‌های ایمنی، هشداردهنده و کنترل وضعیت اهمیت بالایی دارد.
