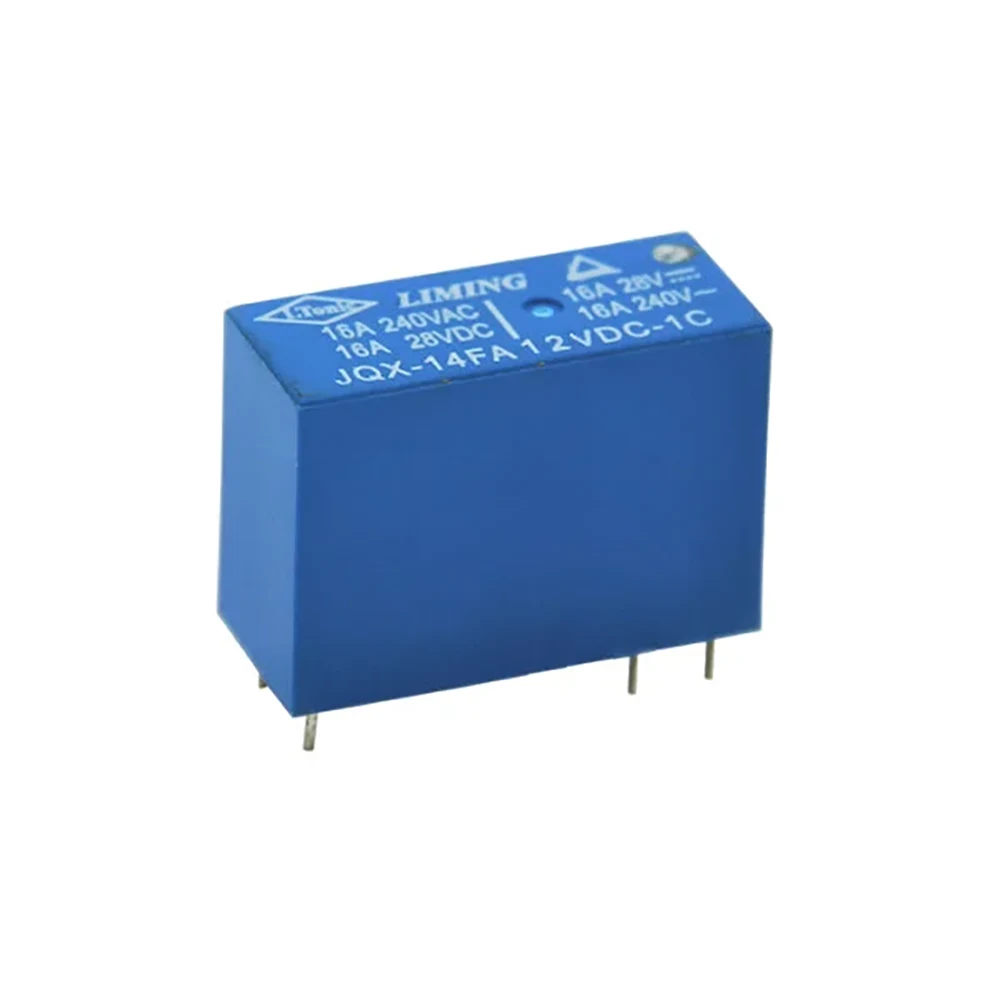

رله کتابی 24 ولت 16 آمپر 8 پین برند LIMING مدل JQX-14FA

معرفی محصول:

رله کتابی LIMING مدل JQX-۱۴FA یک کلید الکترومغناطیسی صنعتی از نوع عمومی (General Purpose Relay) است که برای کنترل بارهای الکتریکی متوسط تا نسبتاً سنگین در مدارهای AC و DC طراحی شده است.

این رله با بوبین ۲۴ ولت DC و توان تحمل جریان ۱۶ آمپر، یکی از پرکاربردترین مدل‌ها در تابلوهای برق صنعتی، سیستم‌های اتوماسیون، تجهیزات کنترلی، UPS، دستگاه‌های CNC، ماشین‌آلات صنعتی و سیستم‌های حفاظتی به شمار می‌رود.

ساختار کتابی (Ice Cube / Box Type) این رله باعث شده نصب آن روی سوکت‌های استاندارد ۸ پین بسیار سریع، مطمئن و قابل تعویض باشد.

مشخصات فنی رله LIMING JQX-۱۴FA:

رله JQX-۱۴FA دارای طراحی استاندارد صنعتی مطابق خانواده JQX-۱۴F بوده و از نظر الکتریکی و مکانیکی در رده رله‌های قدرت متوسط قرار می‌گیرد:
• مدل: JQX-۱۴FA
• برند: LIMING
• نوع رله: الکترومکانیکی (Electromechanical Relay)
• ولتاژ بوبین: ۲۴V DC
• جریان نامی کنتاکت: ۱۶A
• تعداد پین: ۸ پین استاندارد
• نوع کنتاکت: معمولاً SPDT یا DPDT (بسته به نسخه)
• نوع نصب: سوکتی (Plug-in)
• فرم ظاهری: کتابی (Box Type / Ice Cube Relay)
این رله به دلیل استفاده از آلیاژهای نقره در کنتاکت‌ها، مقاومت تماس پایین و عمر الکتریکی مناسبی دارد که آن را برای کاربردهای صنعتی مناسب می‌سازد.

ساختار داخلی و اصول عملکرد:

رله JQX-۱۴FA بر اساس اصول الکترومغناطیس کار می‌کند. هنگامی که ولتاژ ۲۴ ولت DC به بوبین اعمال می‌شود، یک میدان مغناطیسی در هسته ایجاد شده و باعث جذب آرمیچر فلزی داخلی می‌شود.

این حرکت مکانیکی موجب تغییر وضعیت کنتاکت‌ها (NO/NC) شده و مدار قدرت را قطع یا وصل می‌کند.

پس از قطع ولتاژ بوبین، فنر داخلی آرمیچر را به حالت اولیه بازمی‌گرداند.

این مکانیزم ساده اما بسیار قابل اعتماد باعث شده رله‌های سری JQX-۱۴F در صنعت به عنوان یک راهکار ارزان و مطمئن برای سوئیچینگ بار استفاده شوند.

ویژگی های الکتریکی و عملکردی:

رله LIMING JQX-۱۴FA از نظر الکتریکی برای کاربردهای متنوع طراحی شده است:
• تحمل جریان ۱۶ آمپر در بارهای مقاومتی
• قابلیت سوئیچینگ در مدارهای AC تا حدود ۲۵۰ ولت
• مناسب برای بارهای DC در محدوده صنعتی
• زمان پاسخ سریع در حد میلی‌ثانیه
• افت ولتاژ کم در کنتاکت‌ها
• مقاومت مناسب در برابر نویزهای الکترومغناطیسی
این ویژگی‌ها باعث شده این رله در سیستم‌هایی که نیاز به قطع و وصل سریع و قابل اعتماد دارند، بسیار محبوب باشد.

کاربردهای صنعتی و عملی

رله JQX-۱۴FA در طیف گسترده‌ای از صنایع استفاده می‌شود. برخی از مهم‌ترین کاربردها عبارتند از:

تابلوهای برق صنعتی

برای قطع و وصل بارهای کمکی مثل فن، پمپ و چراغ‌ها در مدارهای فرمان استفاده می‌شود. به دلیل پایداری بالا در تابلوهای برق صنعتی بسیار رایج است.

سیستم‌های اتوماسیون (PLC)

به‌عنوان واسط بین خروجی PLC و تجهیزات قدرت برای سوئیچینگ بار عمل می‌کند. باعث افزایش توان خروجی و ایزولاسیون مدار فرمان می‌شود.

دستگاه‌های CNC و ماشین‌آلات

برای کنترل موتورهای کوچک و بخش‌های کمکی در ماشین‌آلات صنعتی کاربرد دارد. به دلیل سرعت عملکرد مناسب در سیستم‌های کنترلی دقیق استفاده می‌شود.

سیستم‌های UPS و منابع تغذیه

برای سوئیچ بین ورودی/خروجی یا کنترل مسیر جریان در شرایط مختلف استفاده می‌شود. در حفاظت مدار و مدیریت توان نقش کلیدی دارد.

تجهیزات خانگی و نیمه‌صنعتی

در دستگاه‌های گرمایشی، سرمایشی و سیستم‌های کنترل هوشمند کاربرد دارد. باعث کنترل ایمن و کم‌مصرف بارهای الکتریکی می‌شود.

سیستم‌های حفاظتی و امنیتی

برای فعال‌سازی آلارم، قفل‌های برقی و مدارهای قطع اضطراری استفاده می‌شود. در افزایش سرعت واکنش سیستم‌های حفاظتی نقش مهمی دارد.

مزایا و نقاط قوت:

رله LIMING JQX-۱۴FA نسبت به بسیاری از مدل‌های مشابه مزایای قابل توجهی دارد:
• طراحی استاندارد و سازگار با سوکت‌های رایج ۸ پین
• قیمت اقتصادی نسبت به رله‌های برندهای اروپایی
• توان تحمل جریان مناسب برای کاربردهای صنعتی سبک تا متوسط
• تعمیر و تعویض آسان بدون نیاز به لحیم‌کاری
• عملکرد پایدار در شرایط کاری مختلف
• دسترسی آسان در بازار قطعات الکترونیک
این ویژگی‌ها باعث شده این رله یکی از گزینه‌های محبوب در پروژه‌های صنعتی و نیمه‌صنعتی باشد.

نکات مهم در انتخاب و استفاده:

برای افزایش عمر و عملکرد صحیح رله JQX-۱۴FA باید چند نکته مهم رعایت شود:
• حتماً جریان واقعی بار از ۱۶ آمپر بیشتر نشود.
• برای بارهای القایی (مثل موتور) از دیود هرزگرد یا اسنابر استفاده شود .
• ولتاژ بوبین دقیق ۲۴V DC تأمین شود (افت یا افزایش ولتاژ باعث عملکرد ناپایدار می‌شود)
• در محیط‌های پرنویز از فیلتر مناسب استفاده شود.
• از سوکت استاندارد و با کیفیت برای جلوگیری از داغی پین‌ها استفاده گردد.

تفاوت با رله های مشابه سری JQX-۱۴FA

مدل JQX-۱۴FA در خانواده JQX-۱۴F قرار دارد که شامل نسخه‌های مختلف با آرایش کنتاکت و ولتاژهای متفاوت است. تفاوت اصلی این مدل با نسخه‌های دیگر معمولاً در:
• نوع آرایش کنتاکت (NO/NC)
• ظرفیت جریان واقعی
• طراحی بوبین
• کیفیت ساخت برند LIMING نسبت به برندهای متفرقه
این موضوع باعث می‌شود انتخاب صحیح مدل بر اساس نیاز مدار اهمیت بالایی داشته باشد.
