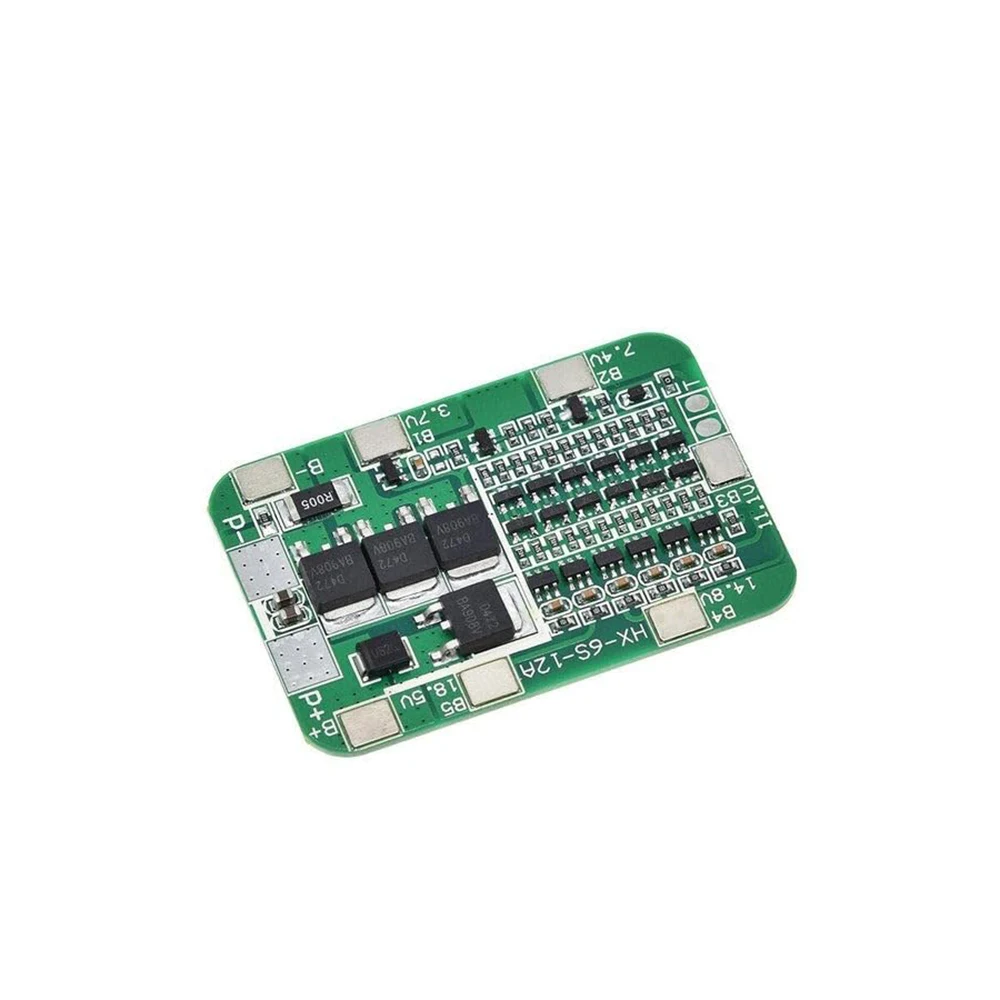

شارژر و محافظ باتری لیتیومی 6 سل 12A

معرفی ماژول شارژر و محافظ باتری لیتیومی 6 سل 12 آمپر، برد BMS 6S 25.2V:

ماژول شارژر و محافظ باتری لیتیومی 6 سل 12A یک برد مدیریت باتری (Battery Management System یا BMS) است که برای حفاظت و مدیریت پک‌های باتری 6 سل (6S) از نوع لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) طراحی شده است.

این ماژول با پشتیبانی از پک‌های باتری 22.2 ولت اسمی و 25.2 ولت در حالت شارژ کامل، از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و موجب افزایش ایمنی و طول عمر پک باتری می‌شود.

این برد برای ساخت انواع پک‌های باتری مبتنی بر سلول‌های 18650، 21700 و 26650 مناسب بوده و در پروژه‌هایی که به ولتاژ 24 ولت و جریان متوسط نیاز دارند، کاربرد فراوانی دارد.

با استفاده از این BMS، ولتاژ هر سلول به‌صورت مستقل پایش می‌شود و در صورت افزایش یا کاهش بیش از حد ولتاژ هر سلول، مدار حفاظتی به‌صورت خودکار مسیر شارژ یا دشارژ را قطع می‌کند.

این عملکرد از آسیب دیدن سلول‌ها جلوگیری کرده و باعث افزایش عمر مفید باتری می‌شود.

حداکثر جریان دشارژ مداوم 12A این برد، آن را به گزینه‌ای مناسب برای تجهیزاتی مانند دوچرخه‌های برقی سبک، تجهیزات روشنایی، سیستم‌های خورشیدی کوچک، ابزارهای شارژی، ربات‌های متحرک، تجهیزات مخابراتی، دستگاه‌های اندازه‌گیری، منابع تغذیه قابل حمل و پروژه‌های DIY تبدیل کرده است.

همچنین وجود مدار محافظ اتصال کوتاه و اضافه جریان، امنیت بیشتری را برای مصرف‌کننده و پک باتری فراهم می‌کند.

یکی از ویژگی‌های مهم این برد، ابعاد کوچک، نصب آسان و مصرف توان بسیار پایین در حالت آماده‌به‌کار است.

ترمینال‌های اتصال باتری با برچسب‌های B-، B1، B2، B3، B4، B5 و B+ مشخص شده‌اند و اتصال صحیح آن‌ها به سلول‌های باتری، عملکرد دقیق سیستم حفاظتی را تضمین می‌کند.

خروجی شارژ و مصرف‌کننده نیز از طریق ترمینال‌های P+ و P- انجام می‌شود که باعث ساده‌تر شدن سیم‌کشی و نصب در انواع پروژه‌ها خواهد شد.

برای شارژ پک باتری متصل به این BMS باید از شارژر مخصوص باتری لیتیومی 6 سل با ولتاژ خروجی 25.2 ولت استفاده شود.

این برد به‌تنهایی نقش شارژر را ایفا نمی‌کند، بلکه وظیفه آن مدیریت و حفاظت از باتری در هنگام شارژ و دشارژ است.

استفاده از شارژر مناسب، باتری‌های هم‌نوع و هم‌ظرفیت و رعایت ترتیب صحیح سیم‌کشی، تأثیر مستقیمی بر عملکرد صحیح و افزایش طول عمر پک باتری خواهد داشت.

مشخصات فنی:

• نام محصول: ماژول شارژر و محافظ باتری لیتیومی 6 سل 12A
• نوع محصول: برد مدیریت و حفاظت باتری (BMS)
• مدل: BMS 6S 12A
• تعداد سلول قابل پشتیبانی: 6 سل (6S) سری
• نوع باتری: لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po)
• باتری‌های سازگار: 18650، 21700، 26650 و سایر سلول‌های 3.7 ولتی
• ولتاژ نامی پک باتری: 22.2 ولت DC
• حداکثر ولتاژ شارژ پک: 25.2 ولت DC
• ولتاژ کاری: 25.2 ولت DC
• جریان دشارژ نامی: حداکثر 12 آمپر
• ولتاژ شارژ بیش از حد: 4.28 ± 0.05 ولت DC برای هر سلول
• ولتاژ دشارژ بیش از حد: 2.55 ± 0.08 ولت برای هر سلول
• بالانس سلول‌ها: دارد
• حفاظت شارژ بیش از حد (Over Charge): دارد
• حفاظت تخلیه بیش از حد (Over Discharge): دارد
• حفاظت اضافه جریان (Over Current): دارد
• حفاظت اتصال کوتاه (Short Circuit): دارد
• ترمینال‌های باتری: B-، B1، B2، B3، B4، B5، B+
• ترمینال‌های ورودی / خروجی: P+ و P-
• نوع اتصال: پد لحیم
• دمای کاری: 30- تا 80+ درجه سانتی‌گراد
• ابعاد: حدود 53 × 34 × 4 میلی‌متر
• کاربرد: ساخت پک باتری 6 سل، ابزار شارژی، رباتیک، سیستم خورشیدی، تجهیزات قابل حمل، منابع تغذیه و پروژه‌های صنعتی

کاربردها:

• ساخت پک باتری لیتیومی 6 سل (6S) با ولتاژ نامی 22.2 ولت
• حفاظت و مدیریت باتری‌های 18650، 21700 و 26650 متصل به‌صورت سری
• استفاده در ابزارهای شارژی مانند دریل، پیچ‌گوشتی و اره شارژی 24 ولتی
• مناسب برای دوچرخه‌های برقی سبک، اسکوتر و تجهیزات حمل‌ونقل برقی کم‌مصرف
• استفاده در ربات‌های متحرک، AGV و پروژه‌های رباتیک
• ساخت منابع تغذیه قابل حمل و پاور پک‌های لیتیومی
• استفاده در سیستم‌های خورشیدی کوچک و تجهیزات ذخیره‌سازی انرژی
• مناسب برای چراغ‌های اضطراری، سیستم‌های روشنایی و تجهیزات قابل شارژ
• استفاده در تجهیزات پزشکی، دستگاه‌های اندازه‌گیری و تجهیزات صنعتی
• مناسب برای پروژه‌های DIY، الکترونیک، اینترنت اشیا (IoT) و اتوماسیون صنعتی

راه‌اندازی:

شش سلول لیتیومی هم‌نوع و هم‌ظرفیت و سالم را به‌صورت سری (6S) متصل کنید.

سیم‌های باتری را به ترتیب زیر به برد متصل نمایید:

مصرف‌کننده و شارژر را به ترمینال‌های P+ و P- متصل کنید. پدهای P+,P- هم می تواند به عنوان ورودی در زمان شارژ و هم به عنوان خروجی در زمان دشارژ و مصرف استفاده شود.

برای شارژ پک باتری، از شارژر مخصوص باتری لیتیومی 6 سل با ولتاژ خروجی 25.2 ولت DC استفاده کنید.

پس از اتصال صحیح، برد به‌صورت خودکار وضعیت هر سلول را کنترل کرده و در صورت بروز اضافه‌شارژ، تخلیه بیش از حد، اضافه‌جریان یا اتصال کوتاه، از باتری محافظت می‌کند.

توجه: ترتیب اتصال سیم‌های بالانس بسیار مهم است. ابتدا B- و سپس سایر سیم‌ها را به‌ترتیب ولتاژ متصل کنید. اتصال اشتباه می‌تواند به برد BMS آسیب برساند.

نکات مهم:

• این محصول برد مدیریت و حفاظت باتری (BMS) است و شارژر باتری محسوب نمی‌شود؛ برای شارژ باید از شارژر 25.2 ولت DC مخصوص باتری‌های لیتیومی 6 سل استفاده کنید.
• فقط از باتری‌های لیتیوم یون یا لیتیوم پلیمر 3.7 ولتی با ظرفیت و مشخصات یکسان استفاده کنید.
• از ترکیب باتری نو و کارکرده یا سلول‌هایی با ظرفیت متفاوت خودداری کنید.
• قبل از نصب، ولتاژ سلول‌ها را بررسی کنید؛ اختلاف زیاد ولتاژ بین سلول‌ها می‌تواند باعث عملکرد نادرست سیستم حفاظتی شود.
• جریان 12A مربوط به حداکثر جریان دشارژ نامی برد است؛ از اتصال بارهایی با جریان بالاتر خودداری کنید. در استفاده های نزدیک به حداکثر جریان نامی حتما از شرایط خنک کاری و تهویه مناسب استفاده کنید.
• برای افزایش ایمنی و کاهش افت ولتاژ، از سیم با سطح مقطع مناسب و نسوز و اتصالات محکم استفاده کنید.
• از نصب برد در محیط‌های مرطوب، دارای گردوغبار زیاد یا دمای بالا خودداری کنید.
• از ایجاد اتصال کوتاه بین ترمینال‌های باتری و خروجی جلوگیری کنید. اگرچه دارای محافظت است اما اتصال کوتاه به ذفعات و مدت طولانی به ماژول آسیب می زند.
• قبل از اتصال بار یا شارژر، از صحت پلاریته و ترتیب سیم‌کشی اطمینان حاصل کنید تا از آسیب به برد و باتری جلوگیری شود.
